DCC kontaktori HDC serije
  • DCC kontaktori HDC serije

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: Crydom

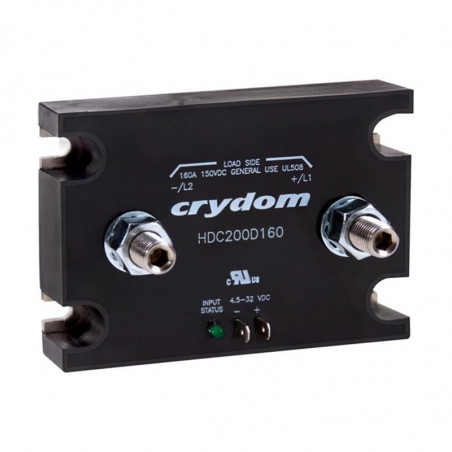

DCC kontaktori HDC serije

DCC kontaktori HDC serije -   DC izlazni prekidači čvrstog stanja

Ocjene od 120A i 160A pri 48, 72 [&] 150 VDC
LED indikator statusa
Terminalni teški terminali
AC ili istosmjerno upravljanje
Vremena uključivanja i isključivanja mikro sekundi
Pad napona niskog napona
PWM do 1 kHz za DC ulazne modele


Simbol Izlazne specifikacije Ulazne specifikacije Spoj toplinskog otpora i slučaja
[C/W]		 Characteristic
Upravljački napon
[V]

Maksimalna ulazna struja na naponu max
[mA]

 Nazivna struja opterećenja
[A]		 Radni napon
[VDC]		 Maksimalna prenaponska struja
[ASURGE]		 T zał
[µs]		 T wył
[µs]

HDC60A120

 90-140VAC 33 120 7-48 360 4000-6000 9200 0,42 1

HDC60A160

 90-140VAC 33 160 7-48 470 4000-6000 9200 0,36 2

HDC100A120

 90-140VAC 33 120 7-72 360 4000-6000 9200 0,42 1

HDC100A160

 90-140VAC 33 160 7-72 470 4000-6000 9200 0,36 2

HDC200A120

 90-140VAC 33 120 7-150 1200 4000-6000 9200 0,25 3

HDC200A160

 90-140VAC 33 160 7-150 1600 4000-6000 9200 0,23 4

HDC60D120

 4.5-32VDC 45 120 7-48 360 9-91 145-330 0,42 1

HDC60D160

 4.5-32VDC 45 160 7-48 470 9-91 145-330 0,36 2

HDC100D120

 4.5-32VDC 45 120 7-72 360 9-91 145-330 0,42 1

HDC100D160

 4.5-32VDC 45 160 7-72 470 9-91 145-330 0,36 2

HDC200D120

 4.5-32VDC 45 120 7-150 1200 12-92 195-405 0,25 3

HDC200D160

 4.5-32VDC 45 160 7-150 1600 12-92 195-405 0,23 4

Mechanical dimensions

Styczniki dc serii HDC wymiary mechaniczne


Charakterystyki
1
Styczniki dc serii HDC Charakterystyka 1		 2
Styczniki dc serii HDC Charakterystyka 2
3
Styczniki dc serii HDC Charakterystyka 3		 4
Styczniki dc serii HDC Charakterystyka 4
