АДЕ-1ФЦ - Металне кабловске жлезде са заптивношћу баријере на непрекидном жицу
АДЕ-1ФЦ - Металне кабловске жлезде са заптивношћу баријере на непрекидном жицу

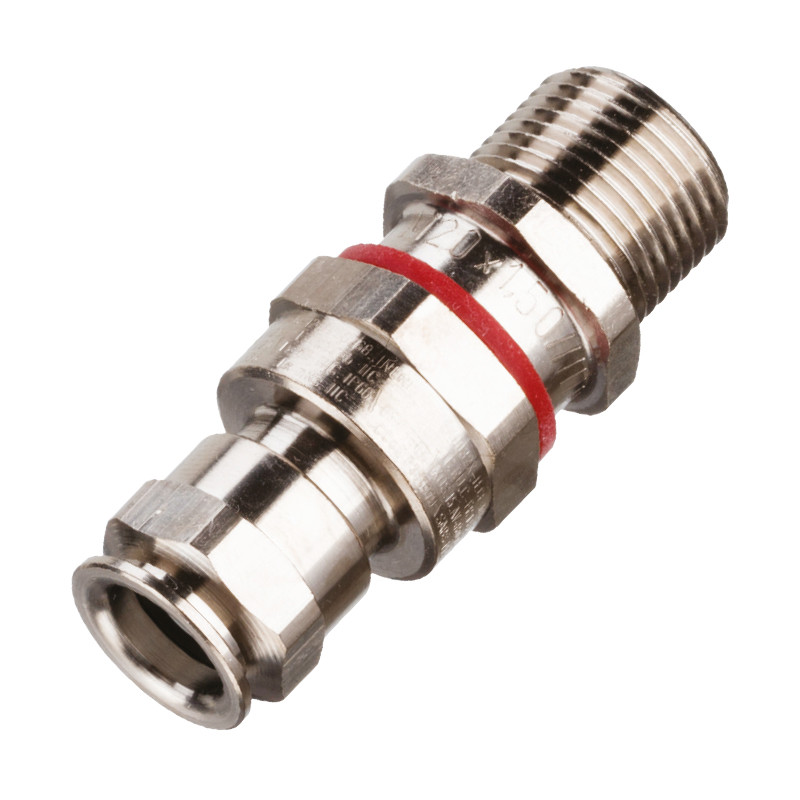

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: Eaton / CEAG

АДЕ-1ФЦ - Металне кабловске жлезде са заптивношћу баријере на непрекидном жицу

ADE-1FC за неоклопљени кабл


Технички подаци

Намена:

Радна температура:
• за сва одобрења
осим UL:
• за UL одобрење:
Степен заштите:

ATEX сертификат:

неармирани кабл, равни кабл,
морски кабл типа P


-60°C до +80°C
-20°C до +40°C
IP 66 / 68. Уводник опремљен са
ливеним заптивачем.
/>INERIS12ATEX0032X
Зоне 1 и 2, групе IIA, IIB и IIC
Зоне 21 и 22, групе IIIA, IIIB и IIIC
EX II 2GD / Ex db IIC / Ex eb IIC / Ex tb IIIC
II 3G EX nRc IIC
I M2 / Ex db I / Ex eb I; примене у рударству
Месинг, нерђајући челик или бронза: ADE величине од 11 до 16; NPT од 2” до 4”;
ISO од 63 до 110
IECEx сертификат: IECEx INE 12.0025X
Зоне 1 и 2, групе IIA, IIB и IIC
Зоне 21 и 22, групе IIIA, IIIB и IIIC
Ex db IIC / Ex eb IIC / Ex nRc IIC / Ex tb IIIC
Ex db I / Ex eb I; примене у рударству
Месинг, нерђајући челик или бронза: ADE величине од 11 до 16; NPT од 2” до 4”;
ISO од 63 до 110
Остали сертификати:



Поморски:


UL сертификат:		 CEPEL 05.0558X, CCoE P360379-1
KOSHA 2015.-BO-0249 до 0256
NANIO TC-RU C-FR.05.B.00858
NEPSI GYJ13.1082X, SABS MS/15-0314X
ABS 14-HS1274083-PDA, BV 40910/A0 BV
DNV TAE000010X, Lloyds 11/00072
Усклађеност са DTS-01:1991
3DJN E310130, Класа I, Зона 2*, AEx de II, EX de II
ADE величине од 4 до 16, ½” до 4” NPT или ISO 20 до 110 са неармираним кабловима типова ITC, MV, PLTC, TC-ER, TC-ER-HL, TC и TSC са епоксидним заптивачем.

3DJN E310130 Класа I Дивизија I, Групе A, B, C и D
ADE величине од 4 до 9, NPT ½” до 1 ¼” или ISO 20 до 40 са неармираним каблом
типова ITC, MV, PLTC, TC-ER, TC-ER-HL, TC и TSC са епоксидним заптивачем.
ADE величине од 4 до 16, NPT ½” до 4” или ISO 20 до 110 са неармираним каблом
типови ITC-HL и TSC са епоксидним заптивачем.

3DJN E310130 Класа I Дивизија I, Групе A, B, C и D
ADE величине од 4 до 16, NPT ½” до 4” или ISO 20 до 110 за неармиране каблове
типови PLTC, PLTC-ER, ITC, ITC-ER, ITC-HL, TC, TC-ER, TC-ER-HL, MV, и са епоксидним заптивачем.

4EC5 E324850 Класа I Дивизија 2, Групе A, B, C и D
Величине ADE од 4 до 16, NPT ½” до 4” или ISO 20 до 110 за неармиране морске каблове и TSC са епоксидним заптивачем.

Карактеристике

  1. Еластомерна заптивка за обезбеђивање одговарајуће ИП заштите.
  2. Заптивање проводних слојева кабла заптивном баријером.
  3. Повећање заштите употребом ливене заптивке.
  4. Додатни спољни терминали за смањење напетости
    ограничења (опционо).

Дизајн

Уводник је направљен од никлованог месинга са повећаном
отпорношћу на корозију. Алтернативно,
доступне су и верзије од нерђајућег челика AISI316, бронзе или алуминијума.
За алуминијум и нерђајући челик препоручује се употреба
одговарајућег мазива.


Кодови и димензије


* За заобљене ивице, помножите равне димензије са 1,1.


SS = нерђајући челик
Серија Навој Распон Материјал Опција
ADE1C M25 3 NP
0 = XS NP = никловани месинг K1 = Сет 1
1 = S K2 = Сет 2
2 = M BZN = браон K3 = Сет 3
3 = L ALN = алуминијум ПРАЗНО = нема опција


Скуп избора
K1 K2 K3
Навртка
Зелена композитна подлошка
 Навртка
Зелена композитна подлошка
 Навртка
Зелена композитна подлошка
 Навртка
Зелена композитна подлошка
Брушена назубљена подлошка

ADE1CN1003NPSCN 64 2 85 <тд клас="таб" стил="текст-алyн: центар;">103.0 <тд клас="таб" стил="текст-алyн: центар;">- <тд клас="таб" стил="текст-алyн: центар;">- <тд клас="таб" стил="текст-алyн: центар;">АДЕ1ЦН2502НПСЦН <тд клас="таб" стил="текст-алyн: центар;">ЦАП011494В1 <тр> <тд клас="таб" стил="текст-алyн: центар;">М75 <тд клас="таб" стил="текст-алyн: центар;">2½" <тд клас="таб" стил="текст-алyн: центар;">3 <тд клас="таб" стил="текст-алyн: center;">46,0-65,0
Табела избора ADE1C Димензије ADE1C ISO код ISO код CAPRI NPT код NPT код CAPRI
Величина навоја Заптивка
Код		 ISO/NPT асортиман заптивки A B L
(дужина)
ISO NPT Спољашње пригушивање
МИН-МАКС
M16 3/8" 2 4.0-8.5 15 19 36.0 ADE1CM163NPSCN CAP019594V1 ADE1CN0383NPSCN CAP011594V1
M20 1/2" 1 4,0-8,5 <тд клас="таб" стил="текст-алyн: центар;">15 <тд клас="таб" стил="текст-алyн: центар;">24 <тд клас="таб" стил="текст-алyн: центар;">36,0 <тд клас="таб" стил="текст-алyн: центар;">АДЕ1ЦМ201НПСЦН <тд клас="таб" стил="текст-алyн: центар;">ЦАП019674В1 <тд клас="таб" стил="текст-алyн: центар;">АДЕ1ЦН0501НПСЦН <етц клас="таб" стил="текст-алyн: центар;">ЦАП011674В1 <тр> <тд клас="таб" стил="текст-алyн: центар;">М20 1/2" 2 6.0-12.0 19 24 42.0 ADE1CM202NPSCN CAP019694V1 ADE1CN0502NPSCN CAP011694V1
M20 1/2" 3 8.5-16.0 24 30 48.0 ADE1CM203NPSCN CAP019604V1 ADE1CN0503NPSCN CAP011604V1
M25 3/4" 2 8.5-16.0 24 30 48,0 ADE1CM252NPSCN CAP019794V1 ADE1CN0752NPSCN CAP011794V1
M25 3/4" 3 12,0-21,0 30 41 58.0 ADE1CM253NPSCN CAP019704V1 ADE1CN0753NPSCN CAP011704V1
M32 1" 2 12.0-21.0 30 41 58.0 ADE1CM322NPSCN CAP019894V1 ADE1CN1002NPSCN CAP011894V1
M32 1" 3 16.0-27.5 41 48 70.0 ADE1CM323NPSCN CAP019804V1 CAP011804V1
M40 3/4" 2 10.0-16.0 24 30 32.0 АДЕ1М252НПН <тд клас="таб" стил="текст-алign: центар;">ЦАП806794В1 <тд клас="таб" стил="текст-алign: центар;">АДЕ1Н0752НПН <тд клас="таб" стил="текст-алign: центар;">ЦАП808794В1 <тр> <тд клас="таб" стил="текст-алign: центар;">М25 <тд клас="таб" стил="текст-алign: центар;">3/4" <тд клас="таб" стил="текст-алign: центар;">3 <тд клас="таб" стил="текст-алign: центар;">13,5-20,5 <тд клас="таб" стил="текст-алign: центар;">30 30 36,5 ADE1M253NPN CAP806704V1 ADE1N0753NPN CAP808704V1
M32 1" 3 18.0-27.5 (26.0) 41 41 46.0 ADE1M323NPN CAP806804V1 ADE1N1003NPN CAP808804V1
М40 <тд клас="таб" стил="текст-алign: центар;">1¼" <тд клас="таб" стил="текст-алign: центар;">2 <тд клас="таб" стил="текст-алign: центар;">16,0-27,5 <тд клас="таб" стил="текст-алign: центар;">41 <тд клас="таб" стил="текст-алign: центар;">48 <тд клас="таб" стил="текст-алign: центар;">70,0 <тд клас="таб" стил="текст-алign: центар;">АДЕ1ЦМ402НПСЦН <тд клас="таб" стил="текст-алign: центар;">CAP019994В1 <тд клас="таб" стил="текст-алign: center;">ADE1CN1252NPSCN CAP011994V1
M40 1¼" 3 21.0-34.0 48 55 79.0 ADE1CM403NPSCN CAP019904V1 ADE1CN1253NPSCN CAP011904V1
M50 1½" 2 21.0-34.0 48 55 79.0 ADE1CM502NPSCN CAP019094V1 ADE1CN1502NPSCN CAP011094V1
M50 2" 1 27.0-41.0 55 88.0 ADE1CM501NPSCN CAP019004V1 ADE1CN2001NPSCN CAP011004V1
M63 2" 33.0-48.0 64 72 98.0 ADE1CM632NPSCN CAP019294V1 ADE1CN2002NPSCN CAP011294V1
M63 2" 3 40.0-56.0 72 85 103.0 ADE1CM633NPSCN CAP019274V1 ADE1CN2003NPSCN CAP011204V1
- 2½" 2 40.0-56.0 72 85 95 111,0 ADE1CM753NPSCN CAP019304V1 ADE1CN2503NPSCN CAP011304V1
- 3" 1 46,0-65,0 85 95 111,0 - - ADE1CN3001NPSCN CAP012504V1
M90 3" 2 54.0-74.0 95 110 120.0 ADE1CM902NPSCN CAP010594V1 ADE1CN3002NPSCN CAP012574V1
- 3½" 2 54,0-74,0 95 110 120,0 - - ADE1CN3502NPSCN CAP012604V1
M90 3" 3 63,0-83,0 110 120 125.0 ADE1CM903NPSCN CAP010504V1 ADE1CN3003NPSCN CAP012594V1
- 3½" 2 <тд клас="таб" стил="текст-алyн: центар;">63,0-83,0 <тд клас="таб" стил="текст-алyн: центар;">110 <тд клас="таб" стил="текст-алyн: центар;">120 <тд клас="таб" стил="текст-алyн: центар;">125,0 <тд клас="таб" стил="текст-алyн: центар;">- <тд клас="таб" стил="текст-алyн: центар;">- <тд клас="таб" стил="текст-алyн: центар;">АДЕ1ЦН3503НПСЦН <тд клас="таб" стил="текст-алyн: центар;">CAP012694В1 <тр> <тд клас="таб" стил="текст-алyн: center;">M110 4" 3 72.0-93.0 120 135 128.0 ADE1CM1103NPSCN CAP010794V1 ADE1CN4003NPSCN CAP012704V1
Мање
Опширније

Пошаљите упит

Да ли вас занима овај производ? Да ли су вам потребне додатне информације или појединачне цене?

Контактирајте нас
Питајте производ close
Хвала вам што сте послали поруку. Одговорићемо у најкраћем могућем року.
Питајте производ close
Прегледајте
пошаљите упит

Додај у листу жеља

морате бити пријављени

ADE-1FC за неоклопљени кабл


Технички подаци

Намена:

Радна температура:
• за сва одобрења
осим UL:
• за UL одобрење:
Степен заштите:

ATEX сертификат:

неармирани кабл, равни кабл,
морски кабл типа P


-60°C до +80°C
-20°C до +40°C
IP 66 / 68. Уводник опремљен са
ливеним заптивачем.
/>INERIS12ATEX0032X
Зоне 1 и 2, групе IIA, IIB и IIC
Зоне 21 и 22, групе IIIA, IIIB и IIIC
EX II 2GD / Ex db IIC / Ex eb IIC / Ex tb IIIC
II 3G EX nRc IIC
I M2 / Ex db I / Ex eb I; примене у рударству
Месинг, нерђајући челик или бронза: ADE величине од 11 до 16; NPT од 2” до 4”;
ISO од 63 до 110
IECEx сертификат: IECEx INE 12.0025X
Зоне 1 и 2, групе IIA, IIB и IIC
Зоне 21 и 22, групе IIIA, IIIB и IIIC
Ex db IIC / Ex eb IIC / Ex nRc IIC / Ex tb IIIC
Ex db I / Ex eb I; примене у рударству
Месинг, нерђајући челик или бронза: ADE величине од 11 до 16; NPT од 2” до 4”;
ISO од 63 до 110
Остали сертификати:



Поморски:


UL сертификат:		 CEPEL 05.0558X, CCoE P360379-1
KOSHA 2015.-BO-0249 до 0256
NANIO TC-RU C-FR.05.B.00858
NEPSI GYJ13.1082X, SABS MS/15-0314X
ABS 14-HS1274083-PDA, BV 40910/A0 BV
DNV TAE000010X, Lloyds 11/00072
Усклађеност са DTS-01:1991
3DJN E310130, Класа I, Зона 2*, AEx de II, EX de II
ADE величине од 4 до 16, ½” до 4” NPT или ISO 20 до 110 са неармираним кабловима типова ITC, MV, PLTC, TC-ER, TC-ER-HL, TC и TSC са епоксидним заптивачем.

3DJN E310130 Класа I Дивизија I, Групе A, B, C и D
ADE величине од 4 до 9, NPT ½” до 1 ¼” или ISO 20 до 40 са неармираним каблом
типова ITC, MV, PLTC, TC-ER, TC-ER-HL, TC и TSC са епоксидним заптивачем.
ADE величине од 4 до 16, NPT ½” до 4” или ISO 20 до 110 са неармираним каблом
типови ITC-HL и TSC са епоксидним заптивачем.

3DJN E310130 Класа I Дивизија I, Групе A, B, C и D
ADE величине од 4 до 16, NPT ½” до 4” или ISO 20 до 110 за неармиране каблове
типови PLTC, PLTC-ER, ITC, ITC-ER, ITC-HL, TC, TC-ER, TC-ER-HL, MV, и са епоксидним заптивачем.

4EC5 E324850 Класа I Дивизија 2, Групе A, B, C и D
Величине ADE од 4 до 16, NPT ½” до 4” или ISO 20 до 110 за неармиране морске каблове и TSC са епоксидним заптивачем.

Карактеристике

  1. Еластомерна заптивка за обезбеђивање одговарајуће ИП заштите.
  2. Заптивање проводних слојева кабла заптивном баријером.
  3. Повећање заштите употребом ливене заптивке.
  4. Додатни спољни терминали за смањење напетости
    ограничења (опционо).

Дизајн

Уводник је направљен од никлованог месинга са повећаном
отпорношћу на корозију. Алтернативно,
доступне су и верзије од нерђајућег челика AISI316, бронзе или алуминијума.
За алуминијум и нерђајући челик препоручује се употреба
одговарајућег мазива.


Кодови и димензије


* За заобљене ивице, помножите равне димензије са 1,1.


SS = нерђајући челик
Серија Навој Распон Материјал Опција
ADE1C M25 3 NP
0 = XS NP = никловани месинг K1 = Сет 1
1 = S K2 = Сет 2
2 = M BZN = браон K3 = Сет 3
3 = L ALN = алуминијум ПРАЗНО = нема опција


Скуп избора
K1 K2 K3
Навртка
Зелена композитна подлошка
 Навртка
Зелена композитна подлошка
 Навртка
Зелена композитна подлошка
 Навртка
Зелена композитна подлошка
Брушена назубљена подлошка

ADE1CN1003NPSCN 64 2 85 <тд клас="таб" стил="текст-алyн: центар;">103.0 <тд клас="таб" стил="текст-алyн: центар;">- <тд клас="таб" стил="текст-алyн: центар;">- <тд клас="таб" стил="текст-алyн: центар;">АДЕ1ЦН2502НПСЦН <тд клас="таб" стил="текст-алyн: центар;">ЦАП011494В1 <тр> <тд клас="таб" стил="текст-алyн: центар;">М75 <тд клас="таб" стил="текст-алyн: центар;">2½" <тд клас="таб" стил="текст-алyн: центар;">3 <тд клас="таб" стил="текст-алyн: center;">46,0-65,0
Табела избора ADE1C Димензије ADE1C ISO код ISO код CAPRI NPT код NPT код CAPRI
Величина навоја Заптивка
Код		 ISO/NPT асортиман заптивки A B L
(дужина)
ISO NPT Спољашње пригушивање
МИН-МАКС
M16 3/8" 2 4.0-8.5 15 19 36.0 ADE1CM163NPSCN CAP019594V1 ADE1CN0383NPSCN CAP011594V1
M20 1/2" 1 4,0-8,5 <тд клас="таб" стил="текст-алyн: центар;">15 <тд клас="таб" стил="текст-алyн: центар;">24 <тд клас="таб" стил="текст-алyн: центар;">36,0 <тд клас="таб" стил="текст-алyн: центар;">АДЕ1ЦМ201НПСЦН <тд клас="таб" стил="текст-алyн: центар;">ЦАП019674В1 <тд клас="таб" стил="текст-алyн: центар;">АДЕ1ЦН0501НПСЦН <етц клас="таб" стил="текст-алyн: центар;">ЦАП011674В1 <тр> <тд клас="таб" стил="текст-алyн: центар;">М20 1/2" 2 6.0-12.0 19 24 42.0 ADE1CM202NPSCN CAP019694V1 ADE1CN0502NPSCN CAP011694V1
M20 1/2" 3 8.5-16.0 24 30 48.0 ADE1CM203NPSCN CAP019604V1 ADE1CN0503NPSCN CAP011604V1
M25 3/4" 2 8.5-16.0 24 30 48,0 ADE1CM252NPSCN CAP019794V1 ADE1CN0752NPSCN CAP011794V1
M25 3/4" 3 12,0-21,0 30 41 58.0 ADE1CM253NPSCN CAP019704V1 ADE1CN0753NPSCN CAP011704V1
M32 1" 2 12.0-21.0 30 41 58.0 ADE1CM322NPSCN CAP019894V1 ADE1CN1002NPSCN CAP011894V1
M32 1" 3 16.0-27.5 41 48 70.0 ADE1CM323NPSCN CAP019804V1 CAP011804V1
M40 3/4" 2 10.0-16.0 24 30 32.0 АДЕ1М252НПН <тд клас="таб" стил="текст-алign: центар;">ЦАП806794В1 <тд клас="таб" стил="текст-алign: центар;">АДЕ1Н0752НПН <тд клас="таб" стил="текст-алign: центар;">ЦАП808794В1 <тр> <тд клас="таб" стил="текст-алign: центар;">М25 <тд клас="таб" стил="текст-алign: центар;">3/4" <тд клас="таб" стил="текст-алign: центар;">3 <тд клас="таб" стил="текст-алign: центар;">13,5-20,5 <тд клас="таб" стил="текст-алign: центар;">30 30 36,5 ADE1M253NPN CAP806704V1 ADE1N0753NPN CAP808704V1
M32 1" 3 18.0-27.5 (26.0) 41 41 46.0 ADE1M323NPN CAP806804V1 ADE1N1003NPN CAP808804V1
М40 <тд клас="таб" стил="текст-алign: центар;">1¼" <тд клас="таб" стил="текст-алign: центар;">2 <тд клас="таб" стил="текст-алign: центар;">16,0-27,5 <тд клас="таб" стил="текст-алign: центар;">41 <тд клас="таб" стил="текст-алign: центар;">48 <тд клас="таб" стил="текст-алign: центар;">70,0 <тд клас="таб" стил="текст-алign: центар;">АДЕ1ЦМ402НПСЦН <тд клас="таб" стил="текст-алign: центар;">CAP019994В1 <тд клас="таб" стил="текст-алign: center;">ADE1CN1252NPSCN CAP011994V1
M40 1¼" 3 21.0-34.0 48 55 79.0 ADE1CM403NPSCN CAP019904V1 ADE1CN1253NPSCN CAP011904V1
M50 1½" 2 21.0-34.0 48 55 79.0 ADE1CM502NPSCN CAP019094V1 ADE1CN1502NPSCN CAP011094V1
M50 2" 1 27.0-41.0 55 88.0 ADE1CM501NPSCN CAP019004V1 ADE1CN2001NPSCN CAP011004V1
M63 2" 33.0-48.0 64 72 98.0 ADE1CM632NPSCN CAP019294V1 ADE1CN2002NPSCN CAP011294V1
M63 2" 3 40.0-56.0 72 85 103.0 ADE1CM633NPSCN CAP019274V1 ADE1CN2003NPSCN CAP011204V1
- 2½" 2 40.0-56.0 72 85 95 111,0 ADE1CM753NPSCN CAP019304V1 ADE1CN2503NPSCN CAP011304V1
- 3" 1 46,0-65,0 85 95 111,0 - - ADE1CN3001NPSCN CAP012504V1
M90 3" 2 54.0-74.0 95 110 120.0 ADE1CM902NPSCN CAP010594V1 ADE1CN3002NPSCN CAP012574V1
- 3½" 2 54,0-74,0 95 110 120,0 - - ADE1CN3502NPSCN CAP012604V1
M90 3" 3 63,0-83,0 110 120 125.0 ADE1CM903NPSCN CAP010504V1 ADE1CN3003NPSCN CAP012594V1
- 3½" 2 <тд клас="таб" стил="текст-алyн: центар;">63,0-83,0 <тд клас="таб" стил="текст-алyн: центар;">110 <тд клас="таб" стил="текст-алyн: центар;">120 <тд клас="таб" стил="текст-алyн: центар;">125,0 <тд клас="таб" стил="текст-алyн: центар;">- <тд клас="таб" стил="текст-алyн: центар;">- <тд клас="таб" стил="текст-алyн: центар;">АДЕ1ЦН3503НПСЦН <тд клас="таб" стил="текст-алyн: центар;">CAP012694В1 <тр> <тд клас="таб" стил="текст-алyн: center;">M110 4" 3 72.0-93.0 120 135 128.0 ADE1CM1103NPSCN CAP010794V1 ADE1CN4003NPSCN CAP012704V1
Мање
Опширније
