Ade-1FC - Glanges de câbles métalliques avec une barrière d'étanchéité sur un fil ininterrompu
Ade-1FC - Glanges de câbles métalliques avec une barrière d'étanchéité sur un fil ininterrompu

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: Eaton / CEAG

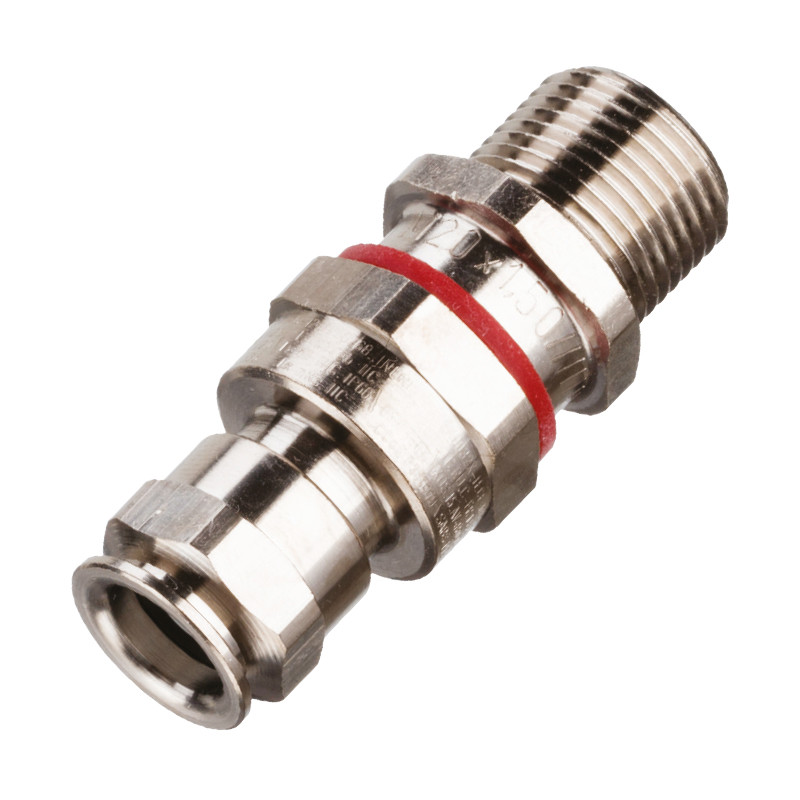

Ade-1FC - Glanges de câbles métalliques avec une barrière d'étanchéité sur un fil ininterrompu

ADE-1FC pour câble non armé


Données techniques

Utilisation prévue :

Température de fonctionnement :
• pour toutes les homologations
sauf UL :
• pour l'homologation UL :
Degré de protection :

Certificat ATEX :

câble non armé, câble plat,
câble marin type P


-60 °C à +80 °C
-20 °C à +40 °C
IP 66 / 68. Presse-étoupe équipé d'un joint moulé.
INERIS12ATEX0032X
Zones 1 et 2, Groupes IIA, IIB et IIC
Zones 21 et 22, Groupes IIIA, IIIB et IIIC
EX II 2GD / Ex db IIC / Ex eb IIC / Ex tb IIIC
II 3G EX nRc IIC
I M2 / Ex db I / Ex eb I ; applications minières
Laiton, acier inoxydable ou bronze : tailles ADE 11 à 16 ; NPT de 2" à 4" ;
ISO de 63 à 110
Certificat IECEx : IECEx INE 12.0025X
Zones 1 et 2, Groupes IIA, IIB et IIC
Zones 21 et 22, Groupes IIIA, IIIB et IIIC
Ex db IIC / Ex eb IIC / Ex nRc IIC / Ex tb IIIC
Ex db I / Ex eb I ; applications minières
Laiton, acier inoxydable ou bronze : tailles ADE 11 à 16 ; NPT de 2" à 4" ;
ISO de 63 à 110
Autres certifications :



Marine :


Certification UL :		 CEPEL 05.0558X, CCoE P360379-1
KOSHA 2015.-BO-0249 à 0256
NANIO TC-RU C-FR.05.B.00858
NEPSI GYJ13.1082X, SABS MS/15-0314X
ABS 14-HS1274083-PDA, BV 40910/A0 BV
DNV TAE000010X, Lloyds 11/00072
Conformité à la norme DTS-01:1991
3DJN E310130, Classe I, Zone 2*, AEx de II, EX de II
Tailles ADE 4 à 16, ½" à 4" NPT ou ISO 20 à 110 avec câbles non armés de types ITC, MV, PLTC, TC-ER, TC-ER-HL, TC et TSC avec joint époxy.

3DJN E310130 Classe I Division I, Groupes A, B, C et D
Tailles ADE 4 à 9, NPT ½" à 1 ¼" ou ISO 20 à 40 avec câbles non armés ITC, MV, PLTC, TC-ER, TC-ER-HL, TC et TSC avec joint époxy.
Tailles ADE 4 à 16, NPT ½" à 4" ou ISO 20 à 110 pour câble non armé.
Types ITC-HL et TSC avec joint époxy.

3DJN E310130 Classe I Division I, Groupes A, B, C et D.
Tailles ADE 4 à 16, NPT ½" à 4" ou ISO 20 à 110 pour câble non armé.
Types PLTC, PLTC-ER, ITC, ITC-ER, ITC-HL, TC, TC-ER, TC-ER-HL, MV et avec joint époxy.

4EC5 E324850 Classe I Division 2, Groupes A, B, C et D.
Tailles ADE 4 à 16, NPT ½" à 4" ou ISO 20 à 110 pour les câbles marins non armés, et TSC avec joint époxy.

Caractéristiques

  1. Joint en élastomère pour garantir l'indice de protection IP approprié.
  2. Étanchéité des couches conductrices du câble par une barrière d'étanchéité.
  3. Amélioration de l'indice de protection grâce à l'utilisation d'un joint coulable.
  4. Bornes externes supplémentaires pour réduire la tension des contraintes (Optionnel).

Conception

Le presse-étoupe est en laiton nickelé, offrant une résistance accrue à la corrosion. Des versions en acier inoxydable AISI 316, en bronze ou en aluminium sont également disponibles.
Pour l'aluminium et l'acier inoxydable, l'utilisation d'un lubrifiant adapté est recommandée.


Codes et dimensions


* Pour les bords arrondis, multipliez les dimensions à plat par 1,1.


SS = acier inoxydable
Série Filetage Gamme Matériau Option
ADE1C M25 3 NP
0 = XS NP = laiton nickelé K1 = Ensemble 1
1 = S K2 = Ensemble 2
2 = M BZN = marron K3 = Ensemble 3
3 = G ALN = aluminium BLANK = aucune option


Ensemble de choix
K1 K2 K3
Écrou
Rondelle composite verte
 Écrou
Rondelle composite verte
 Écrou
Rondelle composite verte
 Écrou
Rondelle composite verte
 Nut
Vert
Composite
Rondelle
Ronde
Ronde
Dentelée
Rondelle

CAP011674V1 ADE1CN1003NPSCN 64 2 85
Tableau de sélection ADE1C Dimensions ADE1C Code ISO Code CAPRI ISO Code NPT Code NPT CAPRI
Taille du filetage Code du joint Plage de joints ISO/NPT A B L
(longueur)
ISO NPT Limitation externe
MIN-MAX
M16 3/8" 2 4.0-8.5 15 19 36.0 ADE1CM163NPSCN CAP019594V1 ADE1CN0383NPSCN CAP011594V1
M20 1/2" 1 4.0-8.5 15 24 36.0 ADE1CM201NPSCN CAP019674V1 ADE1CN0501NPSCN
M20 1/2" 2 6.0-12.0 19 24 42.0 ADE1CM202NPSCN CAP019694V1 ADE1CN0502NPSCN CAP011694V1
M20 1/2" 3 8.5-16.0 24 30 48.0 ADE1CM203NPSCN CAP019604V1 ADE1CN0503NPSCN CAP011604V1
M25 3/4" 2 8,5-16,0 24 30 48,0 ADE1CM252NPSCN CAP019794V1 ADE1CN0752NPSCN CAP011794V1
M25 3/4" 3 12.0-21.0 30 41 58.0 ADE1CM253NPSCN CAP019704V1 ADE1CN0753NPSCN CAP011704V1
M32 1" 2 12.0-21.0 30 41 58.0 ADE1CM322NPSCN CAP019894V1 ADE1CN1002NPSCN CAP011894V1
M32 1" 3 16.0-27.5 41 48 70.0 ADE1CM323NPSCN CAP019804V1 CAP011804V1
M40 3/4" 2 10.0-16.0 24 30 32.0 ADE1M252NPN CAP806794V1 ADE1N0752NPN CAP808794V1
M25 3/4" 3 13,5-20,5 30 30 36,5 ADE1M253NPN CAP806704V1 ADE1N0753NPN CAP808704V1
M32 1" 3 18.0-27.5 (26.0) 41 41 46.0 ADE1M323NPN CAP806804V1 ADE1N1003NPN CAP808804V1
M40 1¼" 2 16.0-27.5 41 48 70.0 ADE1CM402NPSCN CAP019994V1 ADE1CN1252NPSCN CAP011994V1
M40 1¼" 3 21.0-34.0 48 55 79.0 ADE1CM403NPSCN CAP019904V1 ADE1CN1253NPSCN CAP011904V1
M50 1½" 2 21.0-34.0 48 55 79.0 ADE1CM502NPSCN CAP019094V1 ADE1CN1502NPSCN CAP011094V1
M50 2" 1 27.0-41.0 55 88.0 ADE1CM501NPSCN CAP019004V1 ADE1CN2001NPSCN CAP011004V1
M63 2" 33.0-48.0 64 72 98.0 ADE1CM632NPSCN CAP019294V1 ADE1CN2002NPSCN CAP011294V1
M63 2" 3 40.0-56.0 72 85 103.0 ADE1CM633NPSCN CAP019274V1 ADE1CN2003NPSCN CAP011204V1
- 2½" 2 40.0-56.0 72 103.0 - - ADE1CN2502NPSCN CAP011494V1
M75 2½" 3 46.0-65.0 85 95 111.0 ADE1CM753NPSCN CAP019304V1 ADE1CN2503NPSCN CAP011304V1
- 3" 1 46.0-65.0 85 95 111.0 - - ADE1CN3001NPSCN CAP012504V1
M90 3 2 54.0-74.0 95 110 120.0 ADE1CM902NPSCN CAP010594V1 ADE1CN3002NPSCN CAP012574V1
- 3½" 2 54.0-74.0 95 110 120.0 - - ADE1CN3502NPSCN CAP012604V1
M90 3" 3 63,0-83,0 110 120 125,0 ADE1CM903NPSCN CAP010504V1 ADE1CN3003NPSCN CAP012594V1
- 3½" 2 63,0-83,0 110 120 125,0 - - ADE1CN3503NPSCN CAP012694V1
M110 4" 3 72.0-93.0 120 135 128.0 ADE1CM1103NPSCN CAP010794V1 ADE1CN4003NPSCN CAP012704V1
