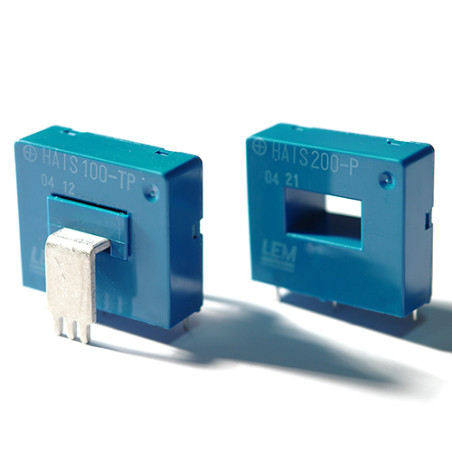

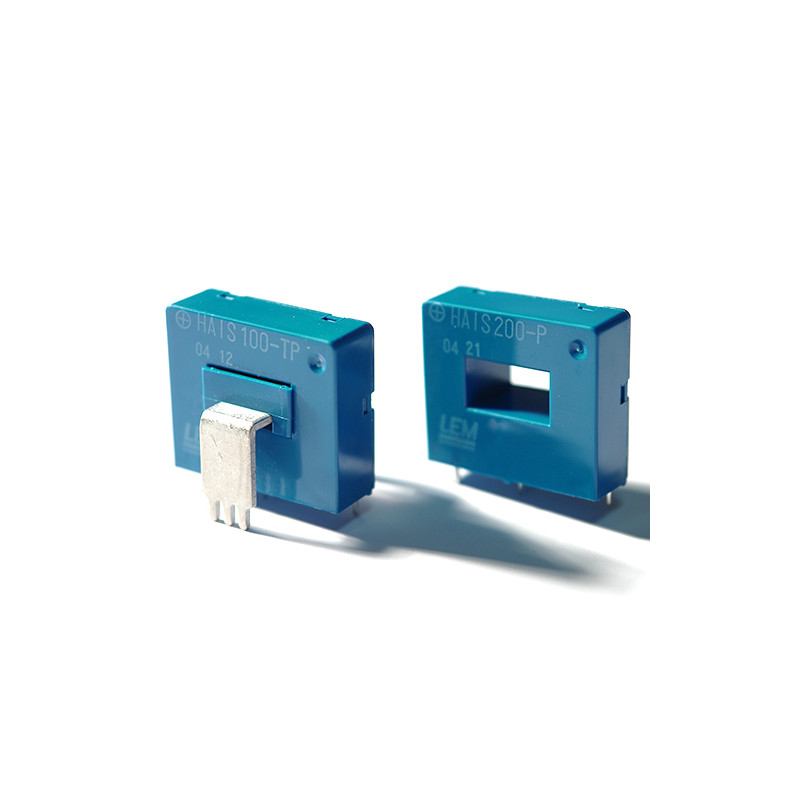

ХАИС 200-П струјни претварач
ХАИС 200-П струјни претварач

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: LEM

ХАИС 200-П струјни претварач

  • HAIS 200-P
  • Тачност 1
  • Nazivna struja (A) 200
  • Примарни сигнал [AC / AC+DC / DC] AC+DC
  • Напон напајања [V] 5
  • Монтажа [THT / SMD / DIN / Панел / На примарну шину] THT
  • Апликација Погони/Напајања/Обновљива енергија/Заваривање
  • Тип излазног сигнала [струја/напон] напон
  • Минимална радна температура [°C] -40
  • Максимална радна температура [°C] 85
  • Фреквентни одзив (-3dB) [kHz] 50
  • Петља повратне спреге [отворена / затворена] // Eta технологија отворено

Опис:

Дизајнирано за мерење електронске струје: једносмерне, наизменичне, импулсне итд., са галванском изолацијом између примарног и секундарног кола.

Главне карактеристике:

  • Мерење засновано на Холовом ефекту
  • Галванска изолација између примарног и секундарног кола
  • Напон испитивања изолације 2500V
  • Изолационо пластично кућиште, у складу са UL 94-V0 стандардом
  • Мала величина ради уштеде простора
  • Само један дизајн за широк опсег струје
  • Висока имуност на спољне сметње
  • Uref УЛАЗ/ИЗЛАЗ

Примене:

  • АЦ погони са променљивом брзином и серво погони
  • Статички конвертори за једносмерну струју Мотори
  • Апликације са батеријским напајањем
  • Непрекидни извори напајања (UPS)
  • Прекидачи напајања (SMPS)
  • Напајања за заваривање

Технички подаци:

ПараметраВредност
Називна примарна струја (RMS)200A
Опсег мерења примарне струје±600A
Грешка при примарној струји Ipn и температури Ta=25°C≤ ±1%· Ipn
Називна осетљивост при примарној струји Ipn0,625 V/I_pn
Излазни напон (аналогни) при примарној струји IpnU_OE+〖0,625∙I〗_p/I_pn V
Референтни напонИзлазни напон2,5±0,025V
Излазна импедансаТипично 200Ω
Импеданса оптерећења≥ 200kΩ
Оптерећење отпор≥ 2kΩ
Унутрашњи излазни отпор< 5Ω
Напон напајања (±5%)5V
Потрошња струје при напајању од 5V< 19mA
Радна температура-40÷85°C
Температура складиштења-40÷85°C
Тежина20g
Примарна жица Величина отвора15,3x8,2 мм
Фреквентни одзив (-3dB)DC÷50kHz
Мање
Опширније
109,47 PLN
109,47 PLN Бруто цена / ком.
89,00 PLN Нето цена / ком.
Sa PDV-om

Доступност: Имајте на уму да овог производа нема на складишту

Можете извршити поруџбину у претпродаји и пријавити интересовање за производ кликом на дугме „Питај за доступност“.

Нема на залихи
