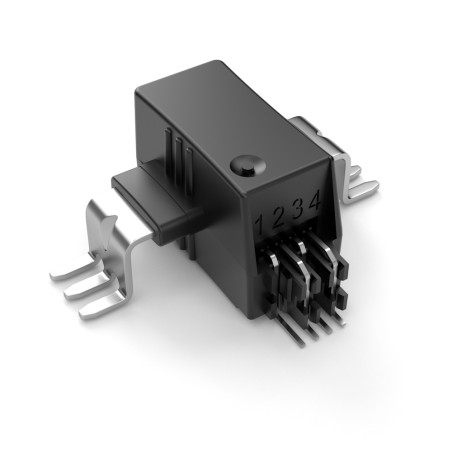

ХЛСР 50-СМ струјни претварач
ХЛСР 50-СМ струјни претварач

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: LEM

ХЛСР 50-СМ струјни претварач

  • HLSR 50-SM
  • Тачност 1
  • Nazivna struja (A) 50
  • Примарни сигнал [AC / AC+DC / DC] AC+DC
  • Напон напајања [V] 5
  • Монтажа [THT / SMD / DIN / Панел / На примарну шину] SMD
  • Апликација Аутомобилски погони/напајања/обновљиви извори енергије/машине за заваривање
  • Тип излазног сигнала [струја/напон] напон
  • Минимална радна температура [°C] -40
  • Максимална радна температура [°C] 105
  • Фреквентни одзив (-3dB) [kHz] 400
  • Петља повратне спреге [отворена / затворена] // Eta технологија отворено

Опис

Дизајниран за електронско мерење струје: једносмерне, наизменичне, импулсне итд., са галванском изолацијом између примарног и секундарног кола.

Главне карактеристике

  • Вишеопсежни струјни претварач отворене петље
  • Напонски излаз
  • Једно напајање од +5 V
  • Галванска изолација између примарног и секундарног кола
  • Ниска потрошња енергије
  • Компактни дизајн за SMT монтажу
  • Фабрички калибрисано
  • Широк пропусни опсег, магнетно језгро са веома малим губицима
  • Изузетно низак профил: h=12mm
  • Мали отисак
  • Мали дрифт офсет
  • Преоптерећени Uref

Примене

  • Променљива брзина ​​AC погони и серво мотори
  • Статички конвертори за DC моторе
  • Апликације са батеријским напајањем
  • Непрекидни извори напајања (UPS)
  • Прекидачи напајања (SMPS)
  • Напајања за заваривање
  • Разводне кутије
  • MPPT

Технички подаци

Параметар Вредност
Максимални напон напајања 8V
Максимални напон напајања (без уноса прилагођених режими) 6,5 V
Максимална температура примарног проводника 120°C
Напон електростатичког пражњења 2 kV
Излазни напон 0÷5 V
Радна температура -40÷105°C
Складиштење Температура -40÷105°C
Тежина 5g
Називна примарна RMS струја Ipn 50A
Опсег мерења примарне струје ±125A
Називни напон напајања 5V
Потрошња струје 19mA
Називна осетљивост 16 mV/A (за називну струју 800mV)
Грешка осетљивости ±0,5%
Референтни напон (излаз) 2,5V
Референтни напон (улаз) 0,5÷2,65V
Опсег улазног напона Uout-Uref ±2V
Мање
Опширније
47,97 PLN
47,97 PLN Бруто цена / ком.
39,00 PLN Нето цена / ком.
Porez je uključen

Доступност: Имајте на уму да овог производа нема на складишту

Можете извршити поруџбину у претпродаји и пријавити интересовање за производ кликом на дугме „Питај за доступност“.

Нема на залихи
