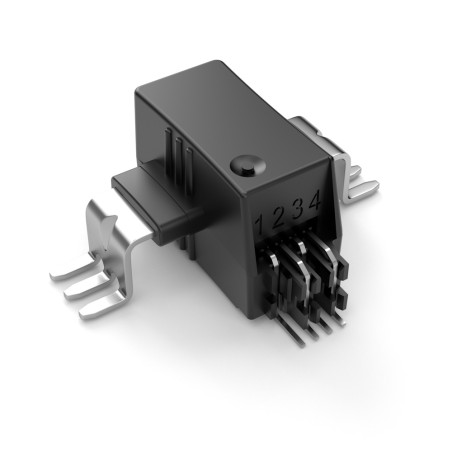

Stromwandler HLSR 50-SM
Stromwandler HLSR 50-SM

Fotos dienen nur zu Informationszwecken.

please use latin characters

Hersteller: LEM

Stromwandler HLSR 50-SM

  • HLSR 50-SM
  • Genauigkeit 1
  • Nennstrom (A) 50
  • Primärsignal [AC / AC+DC / DC] AC+DC
  • Versorgungsspannung [V] 5
  • Montage [THT / SMD / DIN / Panel / Auf Hauptschiene] SMD
  • App Automobilantriebe/Stromversorgungen/Erneuerbare Energien/Schweißmaschinen
  • Ausgangssignaltyp [Strom/Spannung] Stromspannung
  • Minimale Betriebstemperatur [°C] -40
  • Maximale Betriebstemperatur [°C] 105
  • Frequenzgang (-3dB) [kHz] 400
  • Rückkopplungsschleife [offen / geschlossen] // Eta-Technologie offen

Beschreibung

Entwickelt für die elektronische Strommessung: Gleichstrom, Wechselstrom, Impulsstrom usw., mit galvanischer Trennung zwischen Primär- und Sekundärkreis.

Hauptmerkmale

  • Mehrbereichs-Stromwandler mit offenem Regelkreis
  • Spannungsausgang
  • Einzelne +5-V-Stromversorgung
  • Galvanische Trennung zwischen Primär- und Sekundärkreis
  • Geringer Stromverbrauch
  • Kompaktes Design für die SMD-Montage
  • Werkseitig kalibriert
  • Große Bandbreite, verlustarmer Magnetkern
  • Besonders flache Bauform: h = 12 mm
  • Kleiner Platzbedarf
  • Geringe Offsetdrift
  • Übersteuert Uref

Anwendungen

  • Drehzahlvariable AC-Antriebe und Servomotoren
  • Statische Umrichter für DC-Motorantriebe
  • Batteriebetriebene Anwendungen
  • Unterbrechungsfreie Stromversorgungen (USV)
  • Schaltnetzteile (SMPS)
  • Netzteile für Schweißanwendungen
  • Anschlussdosen
  • MPPT

Technische Daten

Parameter Wert
Maximale Versorgungsspannung Spannung 8 V
Maximale Versorgungsspannung (ohne benutzerdefinierte Modi) 6,5 V
Maximale Temperatur des Primärleiters 120 °C
Elektrostatische Entladungsspannung 2 kV
Ausgangsspannung 0–5 V
Betriebstemperatur -40–105 °C
Lagerung Temperatur -40 bis 105 °C
Gewicht 5 g
Nennstrom (Effektivwert) 50 A
Messbereich Primärstrom ±125 A
Nennspannung 5 V
Stromaufnahme 19 mA
Nennempfindlichkeit 16 mV/A (bei Nennstrom) 800 mV)
Empfindlichkeitsfehler ±0,5 %
Referenzspannung (Ausgang) 2,5 V
Referenzspannung (Eingang) 0,5–2,65 V
Eingangsspannungsbereich UAusgang–UReferenz ±2 V
