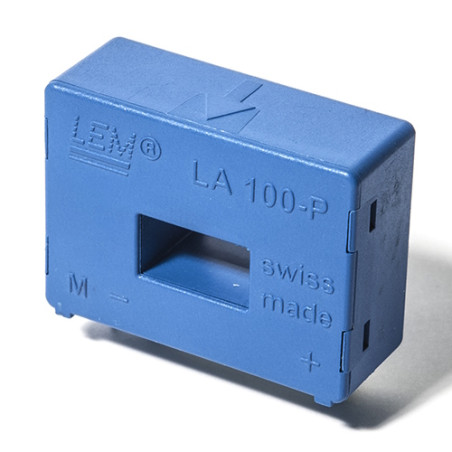

ЛА 100-ТП претварач струје

Опис:

Дизајниран за електронско мерење струје: једносмерне, наизменичне, импулсне итд., са галванском изолацијом између примарног и секундарног кола.

Главне карактеристике:

• Претварач струје затворене петље (компензовани) користећи Холов ефекат
• Изоловано пластично кућиште у складу са UL 94-V0
• Одлична тачност
• Веома добра линеарност
• Ниско температурно одступање
• Оптимизовано време одзива
• Широк опсег
• Без губитака уметања
• Висок имунитет на спољне сметње
• Могућност преоптерећења Струјни погони

Примене:

• Наизменични погони са променљивом брзином и серво Мотори
• Статички конвертори за погоне једносмерних мотора
• Апликације са батеријским напајањем
• Непрекидни извори напајања (UPS)
• Прекидачи напајања (SMPS)
• Напајања за заваривачке примене

Технички подаци:

Параметар				Вредност
Називна RMS примарна струја				100A
Мерење примарне струје Опсег				0…±150A
Мерење отпора на:				TA=70°C		TA=85°C
					RM max	RM min	RM max
	±12V		±100Amax	0	50Ω	0	42Ω
			±120Amax	0	22Ω	0	14Ω
	±15V		±100Amax	0	110Ω	20Ω	102Ω
			±150Amax	0	33Ω	20Ω	25Ω
Називна секундарна RMS струја				50mA
Однос турбопрекидача				1:2000
Напон напајања (±5%)				±12…15V
Потрошња струје				10 + ISmA
Грешка на IPN, TA=25°C		±15V (±5%)		±0,45%
		±12…15V (±5%)		±0,70%
Фреквентни одзив (-1dB)				DC…200kHz
Радна температура				-40÷85°C
Температура складиштења				-40÷95°C
Отпор секундарног намотаја при:		TA=70°C		120Ω
		TA=85°C		128Ω
Тежина				24g
