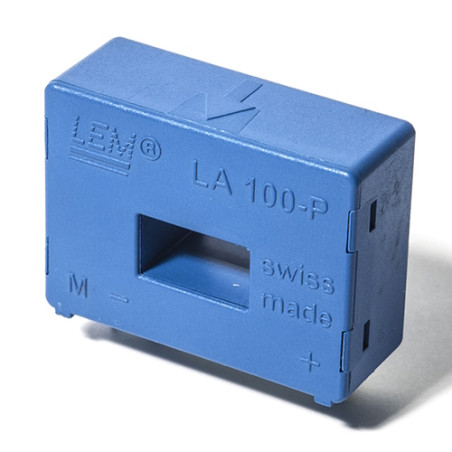

LA 100-TP srovės keitiklis

Aprašymas:

Sukurtas elektroniniam srovės matavimui: nuolatinei, kintamajai, impulsinei ir kt., su galvanine izoliacija tarp pirminės ir antrinės grandinių.

Pagrindinės savybės:

• Uždaros kilpos (kompensuojamas) srovės keitiklis, naudojantis Holo efektą
• Izoliuotas plastikinis korpusas pagal UL 94-V0
• Puikus tikslumas
• Labai geras tiesiškumas
• Mažas temperatūros poslinkis
• Optimizuotas atsako laikas
• Platus pralaidumas
• Nėra įterpties nuostolių
• Didelis atsparumas išoriniams trukdžiams
• Perkrovos galimybė Srovės pavaros

Taikymas:

• Kintamo greičio kintamosios srovės pavaros ir servo Varikliai
• Statiniai keitikliai nuolatinės srovės varikliams
• Baterijomis maitinamos programos
• Nepertraukiamo maitinimo šaltiniai (UPS)
• Perjungiamojo režimo maitinimo šaltiniai (SMPS)
• Maitinimo šaltiniai suvirinimo programoms

Techniniai duomenys:

Parametras				Vertė
Nominali RMS pirminė srovė				100A
Pirminės srovės matavimas Diapazonas				0…±150A
Varžos matavimas esant:				TA = 70°C		TA = 85°C
					RM maks.	RM min.	RM maks.
	±12V		±100A maks.	0	50Ω	0	42Ω
			±120Amax	0	22Ω	0	14Ω
	±15 V		±100 A maks.	0	110 Ω	20 Ω	102 Ω
			±150 A maks.	0	33 Ω	20 Ω	25 Ω
Nominali antrinė RMS srovė				50 mA
Turbokompresoriaus perdavimo santykis				1:2000
Maitinimo įtampa (±5 %)				±12…15 V
Srovės suvartojimas				10 + ISmA
Klaida esant IPN, TA = 25 °C		±15 V (±5 %)		±0,45 %
		±12…15 V (±5 %)		±0,70 %
Dažnio charakteristika (-1 dB)				DC…200 kHz
Darbinė temperatūra				-40÷85 °C
Laikymo temperatūra				-40÷95 °C
Antrinės apvijos varža esant:		TA=70 °C		120 Ω
		Temperatūra = 85 °C		128 Ω
Svoris				24 g
