Gamintojas: EMC Prima

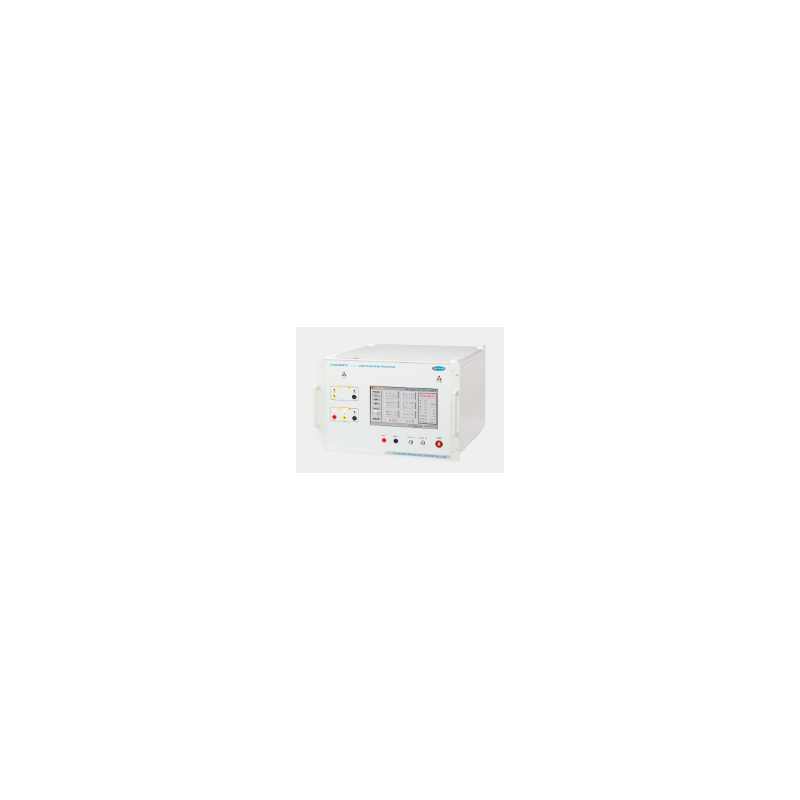

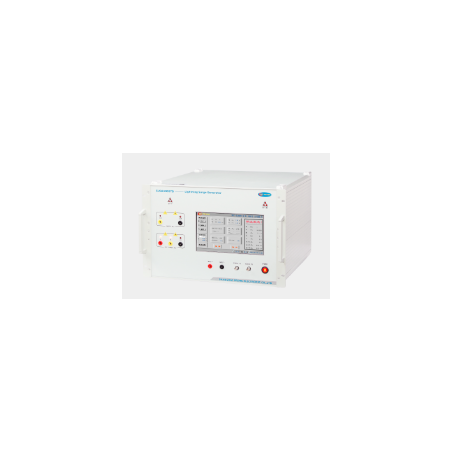

Viršįtampių simuliatorius SUG61005TB

  • SUG61005TB

SUG61005TB yra specializuotas viršįtampių simuliatorius, sukurtas taip, kad atitiktų griežtus elektromagnetinio suderinamumo (EMC) reikalavimus, taikomus atsparumo viršįtampiams bandymui (SUG). Šis įrenginys naudojamas tiek elektros linijų, tiek vidinių elektros ir elektroninių prietaisų jungčių veikimui įvertinti, kai juos veikia didelės energijos pereinamieji trukdžiai, kuriuos gali sukelti perjungimo operacijos arba natūralaus žaibo smūgis.

Įrenginio funkcijos:

  • Palaiko kelių kanalų testavimą
  • Laisvas teigiamo ir neigiamo poliškumo perjungimas
  • Kinų ir anglų kalbų perjungimas vienu mygtuku
  • Įtaisyti parametrai, atitinkantys tarptautinius standartus
  • Aukštos kokybės konstrukcijos kokybė ir ilgaamžiškumas
  • Didžiausia bandomoji įtampa iki 7000 V
  • 10,1 colio spalvotas jutiklinis ekranas
  • Įtaisytas temperatūros ir drėgmės matavimas, laikrodis ir aukštos įtampos ekranas realiuoju laiku
  • Asinchroninis fazės kampo nustatymas arba laisvas reguliavimas 0–360°C
  • Automatinis viso greičio viršįtampio bandymo režimo perjungimas
  • Įtaisyta RJ45 sąsaja, pasirenkamas nuotolinio valdymo pultas
  • Įtaisytas aukštos įtampos diferencialinis zondas ir srovės transformatorius bangos formos matavimui

Standartų laikymasis:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41/45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Parametrai:

Parametras Vertė
Atviros grandinės įtampa 200V ~ 7000V ±10%
Įtampos skiriamoji geba 1 V
Kilimo laikas (įtampa priekyje) 1,2 µs ³30 %
Impulso trukmė 50 µs ³20 %
Trumpojo jungimo srovė 100 A ~ 3500 A ±10 %
Kilimo laikas (dabartinis) 8 µs ±20 %
Dabartinė impulso trukmė 20 µs ±20 %
Išvesties poliškumas +, -, +/-, -/+
Išvestis varža 2 Ω
Žingsnio įtampos diapazonas 0 ~ 7000 V
Laikas tarp impulsų (intervalas) 5 s ~ 9999 s
Impulsų skaičius 1–60 000
Suaktyvinimo režimas Rankinis, Išorinis, Intervalas
Fazės sinchronizavimas 0° ~ 359° (50 Hz arba 60 Hz) (sinchroninis arba asinchroninis)

CDN (sujungimo / atsiejimo tinklas):

Parametras Vertė
CDN tipas Įtaisyta
Sujungimas Vienfazis trijų laidų sujungimas
Apkrovos atsiejimas UAC MAX 240V/16A; UDC MAX 220V/16A
Sujungimo kondensatorius 9 Ω (L-PE), 18 Ω (L-L)
Sujungimo rezistorius 12 Ω, 2 Ω
Likutinė įtampa impulso įpurškimo pabaigoje EUT Ne daugiau kaip 15 % bandomojo impulso įtampos arba du kartus didesnė už vardinę didžiausią tinklo įtampą, sujungimas / atsiejimas
