Fabricante: EMC Prima

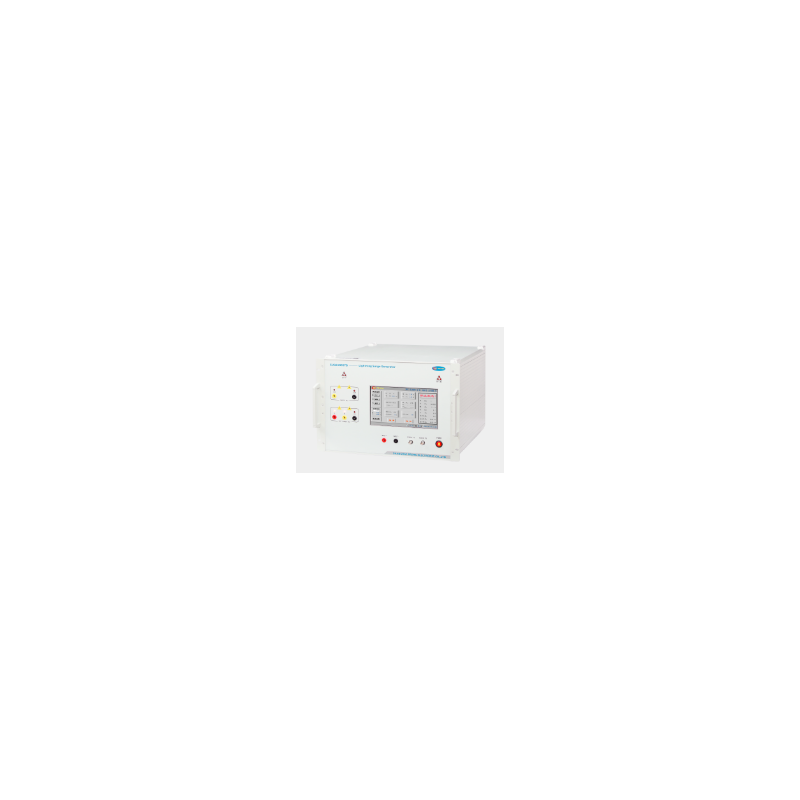

Simulador de sobretensiones SUG61005TB

  • SUG61005TB

SUG61005TB es un simulador de sobretensiones especializado, diseñado para cumplir con los estrictos requisitos de compatibilidad electromagnética (EMC) para pruebas de inmunidad a sobretensiones (SUG). Este dispositivo se utiliza para evaluar el rendimiento de líneas eléctricas y conexiones internas de dispositivos eléctricos y electrónicos al exponerse a interferencias transitorias de alta energía, que pueden ser causadas por operaciones de conmutación o rayos naturales.

Características del dispositivo:

  • Compatible con pruebas multicanal
  • Conmutación libre de polaridad positiva y negativa
  • Cambio de idioma chino e inglés con un solo botón
  • Parámetros integrados que cumplen con los estándares internacionales
  • Construcción de alta calidad y durabilidad
  • Tensión máxima de prueba de hasta 7000 V
  • Pantalla táctil a color de 10.1 pulgadas
  • Medición de temperatura y humedad integrada, reloj y visualización de alta tensión en tiempo real
  • Ajuste asíncrono del ángulo de fase o ajuste libre de 0 a 360 °C
  • Conmutación automática a prueba de sobretensión a máxima velocidad Modo
  • Interfaz RJ45 integrada, control remoto opcional
  • Sonda diferencial de alta tensión integrada y transformador de corriente para medición de forma de onda

Cumplimiento de las normas:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41/45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Parámetros:

Parámetro Valor
Voltaje de circuito abierto 200 V ~ 7000 V ±10%
Resolución de voltaje 1 V
Tiempo de subida (Voltaje Delantero) 1,2 µs ³30%
Duración del pulso 50 µs ³20%
Corriente de cortocircuito 100 A ~ 3500 A ±10%
Tiempo de subida (corriente) 8 µs ³20%
Duración del pulso de corriente 20 µs ±20%
Polaridad de salida +, -, +/-, -/+
Impedancia de salida 2 Ω
Rango de voltaje de paso 0 ~ 7000 V
Tiempo entre pulsos (Intervalo) 5 s ~ 9999 s
Número de pulsos 1 ~ 60000
Modo de disparo Manual, Externo, Intervalo
Sincronización de fase 0° ~ 359° (50 Hz o 60 Hz) (Síncrono o asíncrono)

CDN (Red de Acoplamiento/Desacoplamiento):

Parámetro Valor
Tipo de CDN Integrado
Acoplamiento Acoplamiento monofásico de tres hilos
Carga de desacoplamiento UAC MÁX. 240 V/16 A; UDC MÁX. 220 V/16 A
Condensador de acoplamiento 9 Ω (L-PE), 18 Ω (L-L)
Resistencia de acoplamiento 12 Ω, 2 Ω
Tensión residual al final de la inyección de pulsos en el EUT No más del 15 % de la tensión de pulso de prueba o el doble de la tensión pico nominal de la red de acoplamiento/desacoplamiento
