Fabricant: EMC Prima

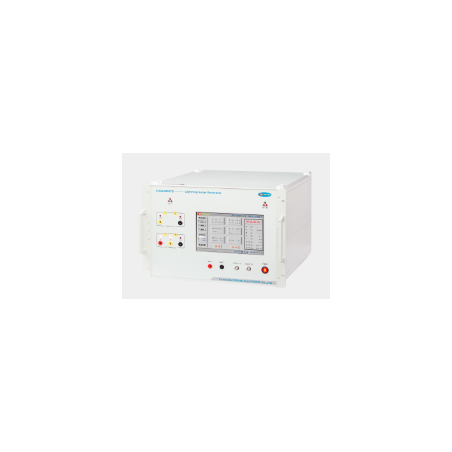

Simulateur de surtension SUG61005TB

  • SUG61005TB

SUG61005TB est un simulateur de surtension spécialisé conçu pour répondre aux exigences strictes de compatibilité électromagnétique (CEM) pour les tests d'immunité aux surtensions (SUG). Cet appareil permet d'évaluer les performances des lignes électriques et des connexions internes des appareils électriques et électroniques lorsqu'ils sont exposés à des interférences transitoires à haute énergie, pouvant être causées par des opérations de commutation ou la foudre.

Caractéristiques de l'appareil :

  • Prise en charge des tests multicanaux
  • Commutation libre de la polarité positive et négative
  • Changement de langue entre le chinois et l'anglais par simple pression d'un bouton
  • Paramètres intégrés conformes aux normes internationales
  • Construction et durabilité de haute qualité
  • Tension d'essai maximale jusqu'à 7 000 V
  • Écran tactile couleur de 10,1 pouces
  • Mesure intégrée de la température et de l'humidité, horloge et affichage haute tension en temps réel
  • Réglage de l'angle de phase asynchrone ou réglage libre de 0 à 360 °C
  • Commutation automatique du test de surtension à pleine vitesse Mode
  • Interface RJ45 intégrée, télécommande en option
  • Sonde différentielle haute tension et transformateur de courant intégrés pour la mesure de la forme d'onde

Conformité aux normes :

  • CEI/EN 60664
  • GB/T 17626.5 / CEI 61000-4-5
  • ITU K20
  • ANSI C62.41/45
  • GB/T 16927.1
  • CEI/EN 61643-1
  • ITU K44
  • ITU K45

Paramètres :

Paramètre Valeur
Tension à vide 200 V ~ 7 000 V ±10 %
Résolution de tension 1 V
Temps de montée (tension) Avant) 1,2 µs ³30 %
Durée de l'impulsion 50 µs ³20 %
Courant de court-circuit 100 A ~ 3500 A ±10 %
Temps de montée (courant) 8 µs ±20 %
Durée de l'impulsion de courant 20 µs ± 20 %
Polarité de sortie +, -, +/-, -/+
Impédance de sortie 2 µm
Plage de tension de pas 0 ~ 7000 V
Temps entre les impulsions (Intervalle) 5 s ~ 9999 s
Nombre d'impulsions 1 ~ 60000
Mode de déclenchement Manuel, Externe, Intervalle
Synchronisation de phase 0° ~ 359° (50 Hz ou 60 Hz) (synchrone ou asynchrone)

CDN (Réseau de couplage/découplage) :

Paramètre Valeur
Type de CDN Intégré
Couplage Couplage monophasé, triphasé
Charge de découplage UAC MAX 240 V/16 A ; UDC MAX 220 V/16 A
Condensateur de couplage 9 Ω (L-PE), 18 Ω (L-L)
Résistance de couplage 12 Ω, 2 Ω
Tension résiduelle à la fin de l'injection d'impulsion dans l'EST Pas plus de 15 % de la tension d'impulsion d'essai ou deux fois la tension de crête nominale du réseau (couplage/découplage)
