Symulator przepięć SUG61005TB
Symulator przepięć SUG61005TB

Фотографії призначені тільки для інформаційних цілей. Подивитися специфікацію продукту

please use latin characters

Виробник: EMC Prima

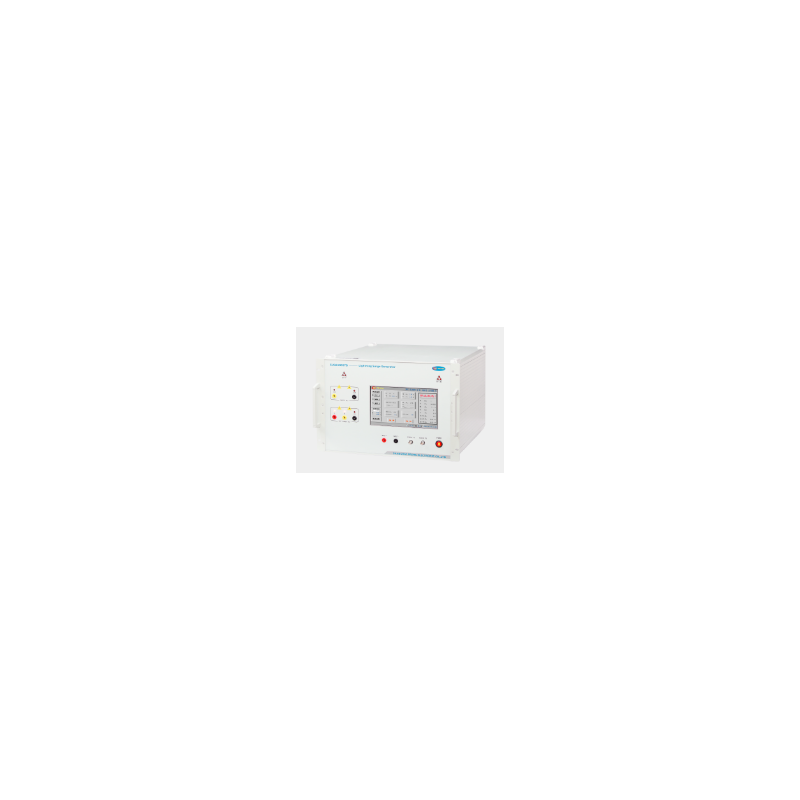

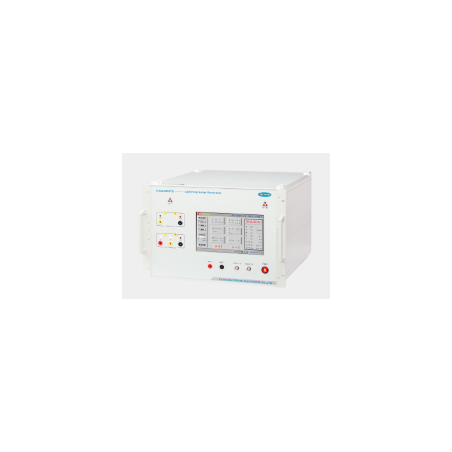

Імітатор перенапруг SUG61005TB

  • SUG61005TB

SUG61005TB – це спеціалізований симулятор перенапруги, розроблений для відповідності суворим вимогам електромагнітної сумісності (EMC) для тестування на стійкість до перенапруги (SUG). Цей пристрій використовується для оцінки ефективності як ліній електропередач, так і внутрішніх з’єднань електричних і електронних пристроїв під впливом перехідних перешкод високої енергії, які можуть бути спричинені операціями перемикання чи природними ударами блискавки.

Функції пристрою:

  • Підтримує багатоканальне тестування
  • Вільне перемикання позитивної та негативної полярності
  • Перемикання китайської та англійської мов однією кнопкою
  • Вбудовані параметри, що відповідають міжнародним стандартам
  • Високоякісна збірка та довговічність
  • Максимальна випробувальна напруга до 7000 В
  • 10,1-дюймовий кольоровий сенсорний екран
  • Вбудоване вимірювання температури та вологості, годинник і високовольтний дисплей у реальному часі
  • Асинхронне налаштування фазового кута або вільне регулювання 0~360°C
  • Автоматичне перемикання повношвидкісного режиму тестування на перенапругу
  • Вбудований інтерфейс RJ45, додаткове дистанційне керування
  • Вбудований диференціальний датчик високої напруги та трансформатор струму для вимірювання форми сигналу

Відповідність стандартам:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41/45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Параметри:

Параметр Значення
Напруга холостого ходу 200 В ~ 7000 В ±10%
Роздільна здатність за напругою 1 В
Час наростання (фронт напруги) 1,2 мкс ³30%
Тривалість імпульсу 50 мкс ³20%
Струм короткого замикання 100 A ~ 3500 A ±10%
Час наростання (поточний) 8 µs ±20%
Поточна тривалість імпульсу 20 µs ±20%
Полярність виходу +, -, +/-, -/+
Імпедансний вихід 2 Ω
Діапазон крокової напруги 0 ~ 7000 В
Час між імпульсами (інтервал) 5 с ~ 9999 с
Кількість імпульсів 1 ~ 60000
Режим запуску Ручний, зовнішній, інтервал
Phase Sync 0° ~ 359° (50 Гц або 60 Гц) (синхронний або асинхронний)

CDN (Мережа з’єднання/роз’єднання):

Параметр Значення
Тип CDN Вбудований
Зчеплення Однофазне трипровідне з'єднання
Навантаження розв’язки UAC MAX 240 В/16 А; UDC MAX 220V/16A
Конденсатор зв'язку 9 Ω (L-PE), 18 Ω (L-L)
Резистор зв'язку 12 Ω, 2 Ω
Залишкова напруга в кінці введення імпульсу в EUT Не більше ніж 15% напруги тестового імпульсу або подвійне значення номінальної пікової напруги мережі зв’язку/розв’язки
