Производител: EMC Prima

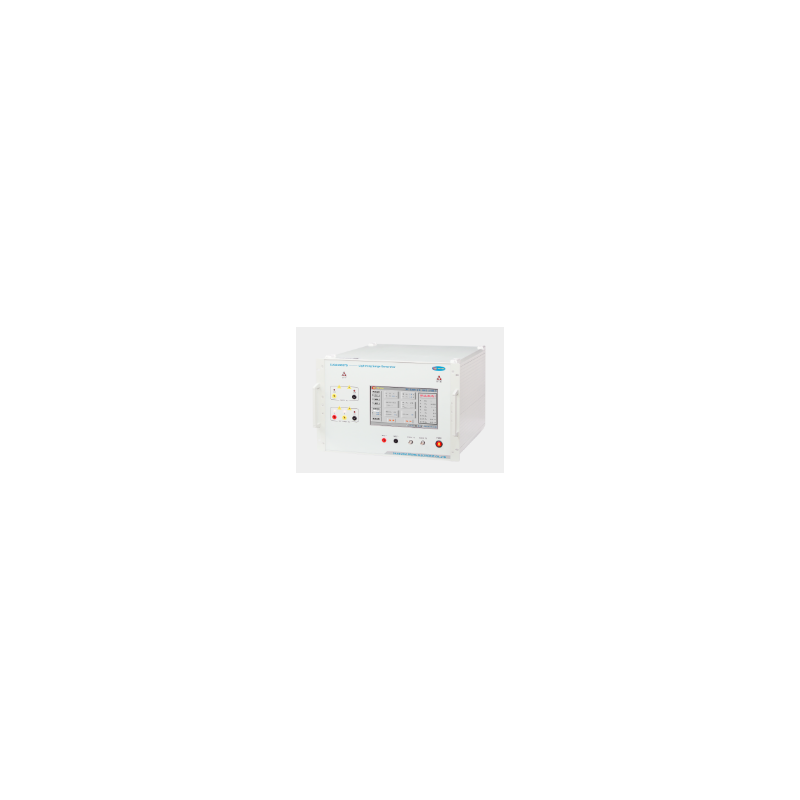

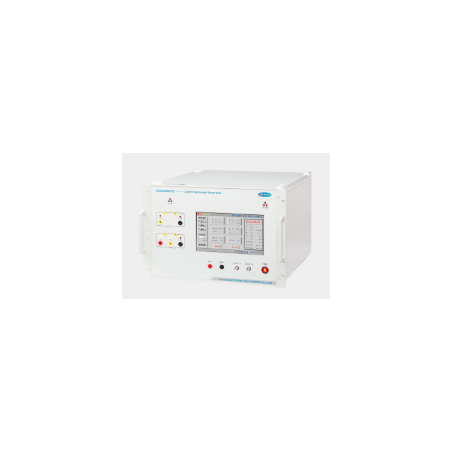

Симулатор на пренапрежение SUG61005TB

  • SUG61005TB

SUG61005TB е специализиран симулатор на пренапрежение, проектиран да отговаря на строгите изисквания за електромагнитна съвместимост (EMC) за тестване за устойчивост на пренапрежение (SUG). Това устройство се използва за оценка на производителността както на електропроводи, така и на вътрешни връзки на електрически и електронни устройства, когато са изложени на високоенергийни преходни смущения, които могат да бъдат причинени от превключващи операции или естествени светкавици.

Характеристики на устройството:

  • Поддържа многоканално тестване
  • Безплатно превключване на положителен и отрицателен поляритет
  • Превключване на китайски и английски език с един бутон
  • Вградени параметри, съответстващи на международните стандарти
  • Висококачествено качество на изработка и издръжливост
  • Максимално изпитвателно напрежение до 7000 V
  • 10,1-инчов цветен сензорен екран
  • Вградено измерване на температура и влажност, часовник и дисплей за високо напрежение в реално време
  • Асинхронна настройка на фазовия ъгъл или свободна настройка 0~360°C
  • Автоматично превключване на режим на тест за пренапрежение при пълна скорост
  • Вграден RJ45 интерфейс, опционално дистанционно управление
  • Вградена диференциална сонда за високо напрежение и токов трансформатор за измерване на формата на вълната

Съответствие със стандартите:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41/45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Параметри:

Параметър Стойност
Напрежение на отворена верига 200V ~ 7000V ±10%
Разделителна способност по напрежение 1 V
Време на нарастване (предно напрежение) 1,2 µs ³30%
Продължителност на импулса 50 µs ³20%
Ток на късо съединение 100 A ~ 3500 A ±10%
Време на нарастване (текущо) 8 µs ±20%
Текуща продължителност на импулса 20 µs ±20%
Поляритет на изхода +, -, +/-, -/+
Импедансен изход 2 Ω
Диапазон на стъпково напрежение 0 ~ 7000 V
Време между импулсите (интервал) 5 s ~ 9999 s
Брой импулси 1 ~ 60 000
Режим на задействане Ръчно, външно, интервал
Фазова синхронизация 0° ~ 359°; (50 Hz или 60 Hz) (Синхронен или асинхронен)

CDN (мрежа за свързване/разединяване):

Параметър Стойност
CDN тип Вградено
Свързване Монофазно, трипроводно свързване
Разединяващ товар UAC MAX 240V/16A; UDC MAX 220V/16A
Свързващ кондензатор 9 Ω (L-PE), 18 Ω (L-L)
Свързващ резистор 12 Ω, 2 Ω
Остатъчно напрежение в края на импулсното инжектиране в EUT Не повече от 15% от напрежението на тестовия импулс или два пъти по-високо от номиналното захранващо пиково напрежение на свързване/разединяване
