Производитель: EMC Prima

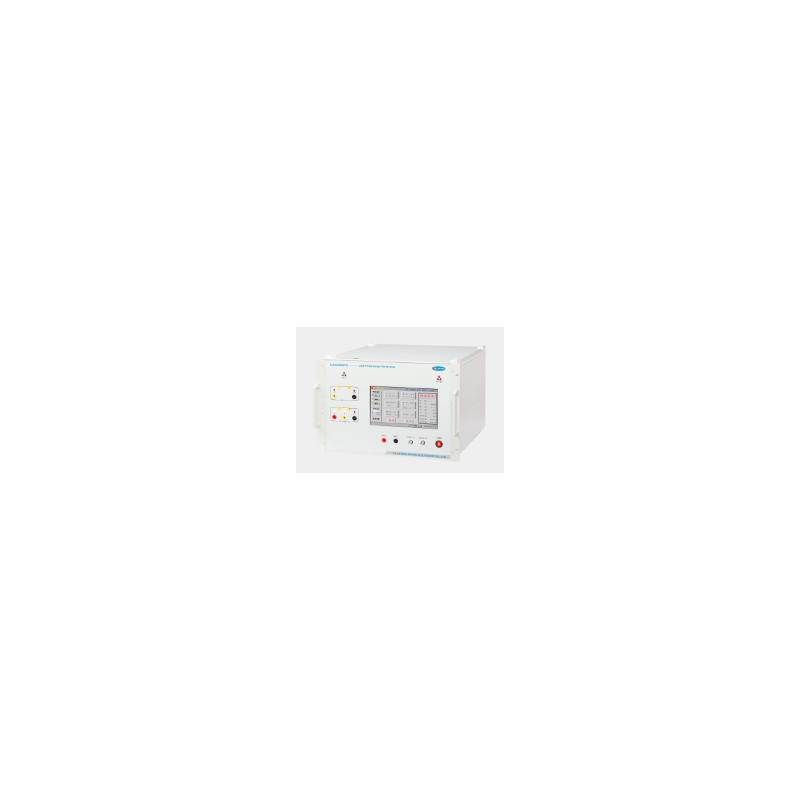

Симулятор перенапряжения SUG61005TB

  • SUG61005TB

SUG61005TB — специализированный имитатор перенапряжения, разработанный с учетом строгих требований электромагнитной совместимости (ЭМС) для испытаний на устойчивость к перенапряжению (SUG). Устройство предназначено для оценки работоспособности линий электропередачи и внутренних соединений электрических и электронных устройств при воздействии мощных переходных помех, которые могут быть вызваны коммутационными операциями или естественными ударами молнии.

Характеристики устройства:

  • Поддержка многоканального тестирования
  • Свободное переключение положительной и отрицательной полярности
  • Переключение китайского и английского языков одной кнопкой
  • Встроенные параметры соответствуют международным стандартам
  • Высокое качество сборки и долговечность
  • Максимальное испытательное напряжение до 7000 В
  • Цветной сенсорный экран 10,1 дюйма
  • Встроенный датчик температуры и влажности, часы и отображение высокого напряжения в режиме реального времени
  • Асинхронная настройка фазового угла или свободная регулировка в диапазоне 0–360 °C
  • Автоматическое переключение Режим испытания на импульсное напряжение на полной скорости
  • Встроенный интерфейс RJ45, опциональное дистанционное управление
  • Встроенный высоковольтный дифференциальный пробник и трансформатор тока для измерения формы сигнала

Соответствие стандартам:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41/45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Параметры:

Параметр Значение
Напряжение холостого хода 200 В ~ 7000 В ±10%
Разрешение напряжения 1 В
Время нарастания (фронт напряжения) 1,2 мкс ³30%
Длительность импульса 50 мкс ³20%
Ток короткого замыкания 100 А ~ 3500 А ³10%
Время нарастания (ток) 8 мкс ±20%
Длительность импульса тока 20 мкс ±20%
Полярность выхода +, -, +/-, -/+
Выходное сопротивление 2 Ом
Диапазон ступенчатого напряжения 0 ~ 7000 В
Время между импульсами (интервал) 5 с ~ 9999 с
Количество импульсов 1 ~ 60000
Режим запуска Ручной, внешний, интервальный
Фазовая синхронизация 0° ~ 359° (50 Гц или 60 Гц) (синхронный или асинхронный)

CDN (Сеть связи/развязки):

Параметр Значение
Тип CDN Встроенный
Соединение Однофазное, трёхпроводное соединение
Развязывающая нагрузка UAC MAX 240 В/16 А; UDC MAX 220 В/16 А
Конденсатор связи 9 Ом (L-PE), 18 Ом (L-L)
Резистор связи 12 Ом, 2 Ом
Остаточное напряжение в конце подачи импульса в ИО Не более 15% от напряжения испытательного импульса или удвоенного номинального пикового напряжения сети связи/развязки
