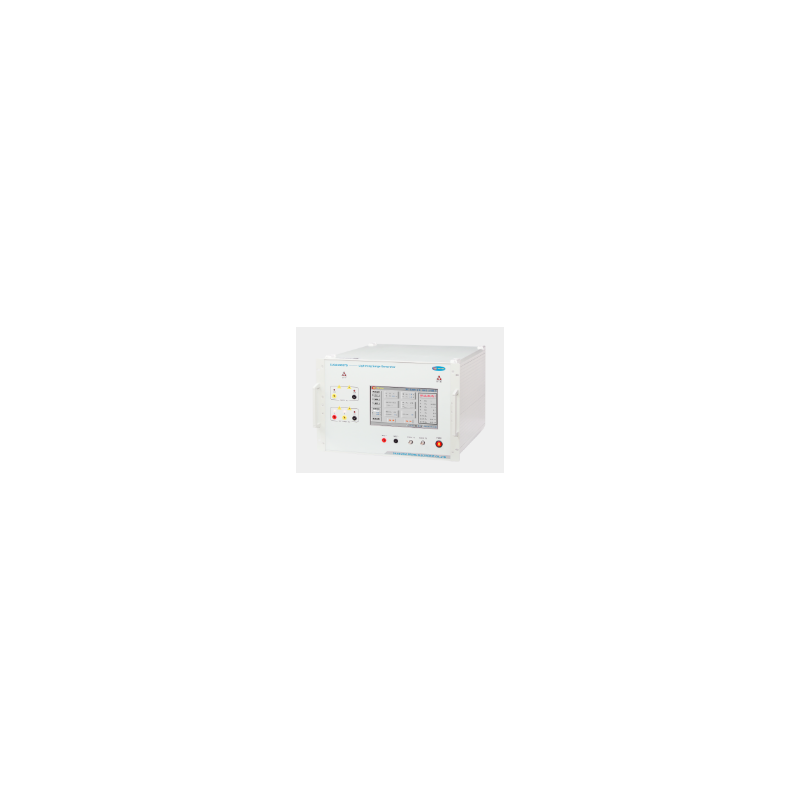

Symulator przepięć SUG61005TB

  • SUG61005TB

SUG61005TB to specjalistyczny symulator przepięć, zaprojektowany w celu spełnienia rygorystycznych wymagań kompatybilności elektromagnetycznej (EMC) w zakresie testów odporności na przepięcia (SUG). Urządzenie to służy do oceny wydajności zarówno linii zasilających, jak i wewnętrznych połączeń urządzeń elektrycznych i elektronicznych, gdy są one narażone na wysokoenergetyczne zakłócenia przejściowe, które mogą być wywołane przez operacje przełączania lub naturalne wyładowania atmosferyczne.

Cechy urządzenia:

  • Obsługa testów wielokanałowych
  • Dowolne przełączanie polaryzacji dodatniej i ujemnej
  • Przełączanie języka chińskiego i angielskiego jednym przyciskiem
  • Wbudowane parametry zgodne z międzynarodowymi normami
  • Wysoka jakość wykonania, trwałość
  • Maksymalne napięcie testowe do 7000 V
  • Kolorowy ekran dotykowy 10,1 cala
  • Wbudowany pomiar temperatury i wilgotności, zegar, wyświetlacz wysokiego napięcia w czasie rzeczywistym
  • Asynchroniczne ustawienie kąta fazowego lub dowolna regulacja 0~360°
  • Automatyczne przełączanie trybu testu przepięć z pełną prędkością
  • Wbudowany interfejs RJ45, opcjonalne zdalne sterowanie
  • Wbudowana sonda różnicowa wysokiego napięcia i przekładnik prądowy do pomiaru przebiegów

Zgodność z normami:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41/45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Parametry:

Parametr Wartość
Napięcie obwodu otwartego 200V ~ 7000V ±10%
Rozdzielczość napięcia 1 V
Czas narastania (front napięcia) 1.2 µs ±30%
Czas trwania impulsu 50 µs ±20%
Prąd zwarciowy 100 A ~ 3500 A ±10%
Czas narastania (prąd) 8 µs ±20%
Czas trwania impulsu prądowego 20 µs ±20%
Polaryzacja wyjścia +, -, +/-, -/+
Impedancja wyjściowa 2 Ω
Zakres napięcia krokowego 0 ~ 7000 V
Czas między impulsami (interwał) 5 s ~ 9999 s
Ilość impulsów 1 ~ 60000
Tryb wyzwalania Ręczny, zewnętrzny, interwałowy
Synchronizacja fazowa 0° ~ 359° (50 Hz lub 60 Hz) (Synchronizacja synchroniczna lub asynchroniczna)

CDN (Coupling/Decoupling Network):

Parametr Wartość
Typ CDN Wbudowany
Sprzężenie Sprzężenie jednofazowe, trójprzewodowe
Obciążenie rozsprzęgające UAC MAX 240V/16A; UDC MAX 220V/16A
Kondensator sprzęgający 9 µF (L-PE), 18 µF (L-L)
Rezystor sprzęgający 12 Ω, 2 Ω
Napięcie szczątkowe na końcu wtrysku impulsu w EUT Nie więcej niż 15% wartości napięcia impulsu testowego lub dwukrotność szczytowego napięcia znamionowego sieci sprzęgającej/rozsprzęgającej
