Symulator przepięć PSUG-08P1
Symulator przepięć PSUG-08P1

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: EMC Prima

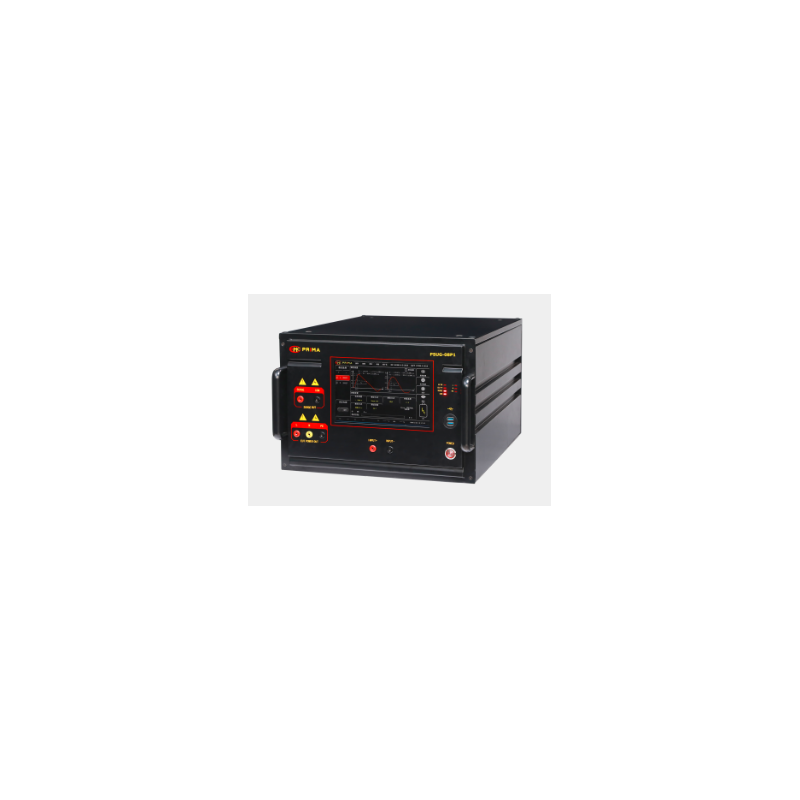

Symulator przepięć PSUG-08P1

  • PSUG-08P1

PSUG-08P1 został specjalnie zaprojektowany z myślą o wymaganiach testu odporności na przepięcia (SUG) w ramach kompatybilności elektromagnetycznej. Służy do oceny wydajności przewodów zasilających oraz wewnętrznych przewodów połączeniowych urządzeń elektrycznych i elektronicznych w warunkach zakłóceń przejściowych o dużej energii, wywołanych przez przełączniki oraz naturalne wyładowania atmosferyczne.

Cechy symulatora przepięć PSUG-08P1:

  • Obsługa testów wielokanałowych
  • Możliwość swobodnego przełączania polaryzacji dodatniej i ujemnej
  • Przełączanie języka (chiński/angielski) jednym przyciskiem
  • Wbudowane parametry zgodne z międzynarodowymi normami
  • Doskonałe wykonanie, trwała konstrukcja
  • Maksymalne napięcie testowe do 8000V
  • Kolorowy ekran dotykowy 10,1 cala
  • Wbudowany pomiar temperatury, wilgotności, czasu oraz wyświetlacz wysokiego napięcia w czasie rzeczywistym
  • Asynchroniczny kąt fazowy lub swobodne ustawienie od 0° do 360°
  • Automatyczne przełączanie trybu testu przepięcia w pełnej prędkości
  • Wbudowany interfejs RJ45, możliwość zdalnego sterowania (opcjonalnie)
  • Wbudowana sonda różnicowa wysokiego napięcia i przekładnik prądowy do pomiaru przebiegów

Zgodność z normami:

  • IEC/EN60664
  • GB/T17626.5 / IEC61000-4-5
  • ITU K20
  • ANSI C62.41 / 45
  • GB/T16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Parametry:

Parametr Wartość
Napięcie obwodu otwartego 200V ~ 8000V ±10%
Rozdzielczość napięcia 1 V
Czas narastania (obwód otwarty) 1.2µs ±30%
Czas trwania (obwód otwarty) 50µs ±20%
Prąd zwarcia 100A ~ 4000A ±10%
Czas narastania (zwarcie) 8µs ±20%
Czas trwania (zwarcie) 20µs ±20%
Polaryzacja wyjściowa +, -, +/-, -/+
Impedancja wyjściowa 2Ω
Skok napięcia 0 ~ 8000V
Interwał impulsów 5s ~ 9999s
Liczba impulsów testowych 1c ~ 60000c
Tryb wyzwalania Ręczny, zewnętrzny, impulsowy
Synchronizacja fazowa 0° ~ 359° (50 Hz lub 60 Hz) (synchroniczna/asynchroniczna)

Wbudowana sieć CDN:

Parametr Wartość
Sprzężenie 1-fazowe sprzężenie trójprzewodowe
Obciążenie rozdzielające UAC MAX 240V/16A, UDC MAX 220V/16A
Kondensator sprzęgający 9µF (L-PE), 18µF (L-L)
Rezystor sprzęgający 12Ω, 2Ω
Napięcie resztkowe na końcu wtryskowym badanego urządzenia Nie więcej niż 15% napięcia testowego lub dwukrotność wartości znamionowej napięcia sieci sprzęgającej/rozprzęgającej
