Symulator przepięć PSUG-08P1
Symulator przepięć PSUG-08P1

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: EMC Prima

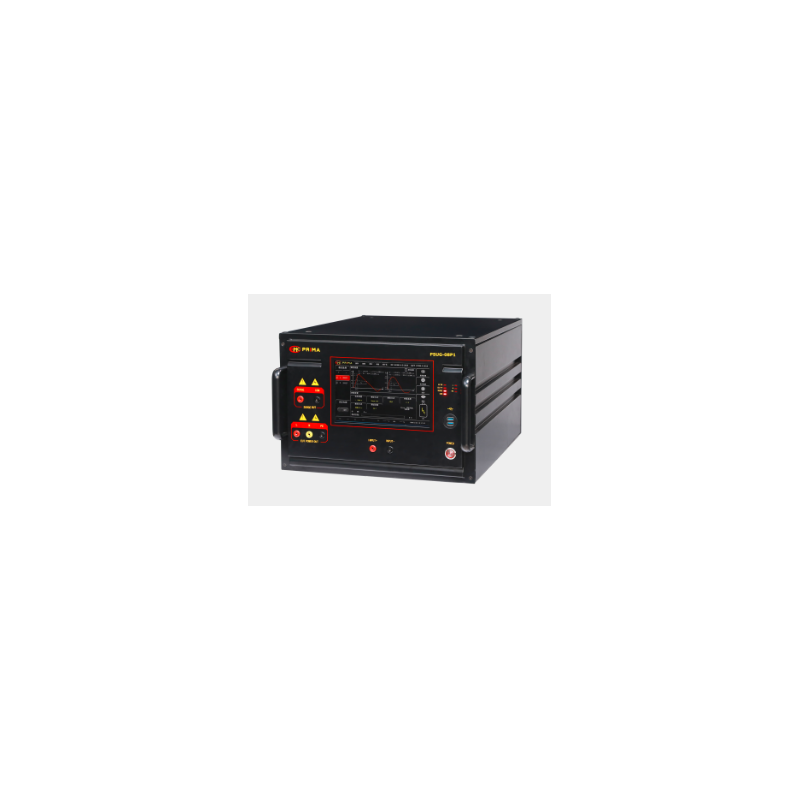

Simulador de sobretensiones PSUG-08P1

  • PSUG-08P1

PSUG-08P1 ha sido diseñado específicamente para cumplir con los requisitos de la prueba de inmunidad a sobretensiones (SUG) en el marco de la compatibilidad electromagnética. Se utiliza para evaluar el rendimiento de cables de alimentación y cables de conexión internos de dispositivos eléctricos y electrónicos en condiciones de interferencia transitoria de alta energía causada por interruptores y rayos naturales.

Características del simulador de sobretensiones PSUG-08P1:

  • Compatible con pruebas multicanal
  • Capacidad para cambiar libremente entre polaridad positiva y negativa
  • Cambio de idioma con un solo botón (chino/inglés)
  • Parámetros integrados que cumplen con las normas internacionales
  • Excelente mano de obra, construcción duradera
  • Tensión máxima de prueba de hasta 8000 V
  • Pantalla táctil a color de 10,1 pulgadas
  • Medición integrada de temperatura, humedad, tiempo y visualización de alta tensión en tiempo real
  • Ángulo de fase asíncrono o libremente ajustable de 0 °C a 10 °C hasta 360°
  • Conmutación automática al modo de prueba de sobretensión a máxima velocidad
  • Interfaz RJ45 integrada, control remoto (opcional)
  • Sonda diferencial de alta tensión integrada y transformador de corriente para medición de forma de onda

Cumplimiento de las normas:

  • IEC/EN60664
  • GB/T17626.5 / IEC61000-4-5
  • ITU K20
  • ANSI C62.41 / 45
  • GB/T16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Parámetros:

Parámetro Valor
Voltaje de circuito abierto 200 V ~ 8000 V ±10%
Resolución de voltaje Tiempo de subida (circuito abierto) 1,2 μs £30%
Tiempo de duración (circuito abierto) 50 μs £20%
Corriente de cortocircuito 100 A ~ 4000 A £10%
Tiempo de subida (cortocircuito) 8 s ±20 %
Duración (cortocircuito) 20 s ±20 %
Polaridad de salida +, -, +/-, -/+
Impedancia de salida 2 Ω
Sobretensión 0 ~ 8000 V
Intervalo de pulso 5 s ~ 9999 s
Número de pulsos de prueba 1 c ~ 60000 c
Modo de disparo Manual, externo, pulso
Sincronización de fase 0° ~ 359° (50 Hz o 60 Hz) (síncrono/asíncrono)

CDN integrada:

Parámetro Valor
Acoplamiento Acoplamiento monofásico de tres hilos
Carga de desacoplamiento UAC MÁX. 240 V/16 A, UDC MÁX. 220 V/16 A
Condensador de acoplamiento 9 μF (L-PE), 18 μF (L-L)
Resistencia de acoplamiento 12 μF, 2 μF
Tensión residual en el extremo de inyección del dispositivo bajo prueba No más de 15 % de la tensión de prueba o el doble de la tensión nominal de la red de acoplamiento/desacoplamiento
