Производитель: EMC Prima

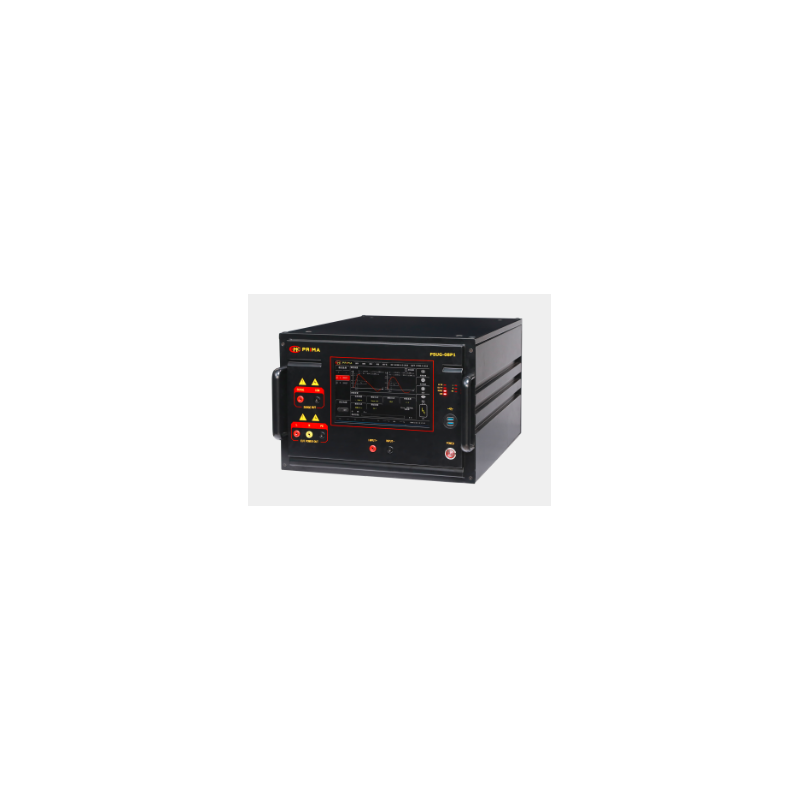

Имитатор перенапряжения ПСУГ-08П1

  • PSUG-08P1

PSUG-08P1 был специально разработан для удовлетворения требований испытания на устойчивость к перенапряжениям (SUG) в рамках электромагнитной совместимости. Используется для оценки характеристик силовых кабелей и внутренних соединительных кабелей электрических и электронных устройств в условиях мощных переходных помех, вызванных коммутацией и естественными ударами молнии.

Характеристики имитатора перенапряжения PSUG-08P1:

  • Поддержка многоканального тестирования
  • Возможность свободного переключения положительной и отрицательной полярности
  • Переключение языка одной кнопкой (китайский/английский)
  • Встроенные параметры, соответствующие международным стандартам
  • Превосходное качество изготовления, прочная конструкция
  • Максимальное испытательное напряжение до 8000 В
  • Цветной сенсорный экран 10,1 дюйма
  • Встроенные функции измерения температуры, влажности, времени и отображения высокого напряжения в режиме реального времени
  • Асинхронный фазовый угол или свободная регулировка от 0°C до 10°C до 360°
  • Автоматическое переключение в режим испытания на импульсное напряжение на полной скорости
  • Встроенный интерфейс RJ45, возможность дистанционного управления (опционально)
  • Встроенный высоковольтный дифференциальный пробник и трансформатор тока для измерения формы сигнала

Соответствие стандартам:

  • IEC/EN60664
  • GB/T17626.5 / IEC61000-4-5
  • ITU K20
  • ANSI C62.41 / 45
  • GB/T16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Параметры:

Параметр Значение
Напряжение холостого хода 200 В ~ 8000 В ±10%
Напряжение Разрешение 1 В
Время нарастания (разомкнутая цепь) 1,2 мкс £30%
Длительность (разомкнутая цепь) 50 мкс £20%
Ток короткого замыкания 100 А ~ 4000 А £10%
Время нарастания (короткое замыкание) 8 с ±20%
Длительность (короткое замыкание) 20 с ±20%
Полярность выхода +, -, +/-, -/+
Выходное сопротивление 2 Ом
Напряжение Импульс 0 ~ 8000 В
Интервал импульсов 5 с ~ 9999 с
Количество тестовых импульсов 1 с ~ 60000 с
Режим запуска Ручной, внешний, импульсный
Фазовая синхронизация 0° ~ 359° (50 Гц или 60 Гц) (синхронный/асинхронный)

Встроенная сеть доставки контента:

Параметр Значение
Соединение Однофазное трёхпроводное соединение
Развязывающая нагрузка UAC MAX 240 В/16 А, UDC MAX 220 В/16 А
Конденсатор связи 9 мкФ (L-PE), 18 мкФ (L-L)
Резистор связи 12 мкФ, 2 мкФ
Остаточное напряжение на инжекционном конце тестируемого устройства Не более 15% от испытательного напряжения или удвоенного номинального напряжения сети связи/развязки
