Hersteller: EMC Prima

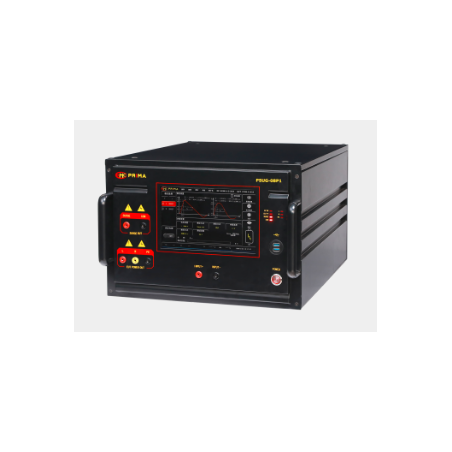

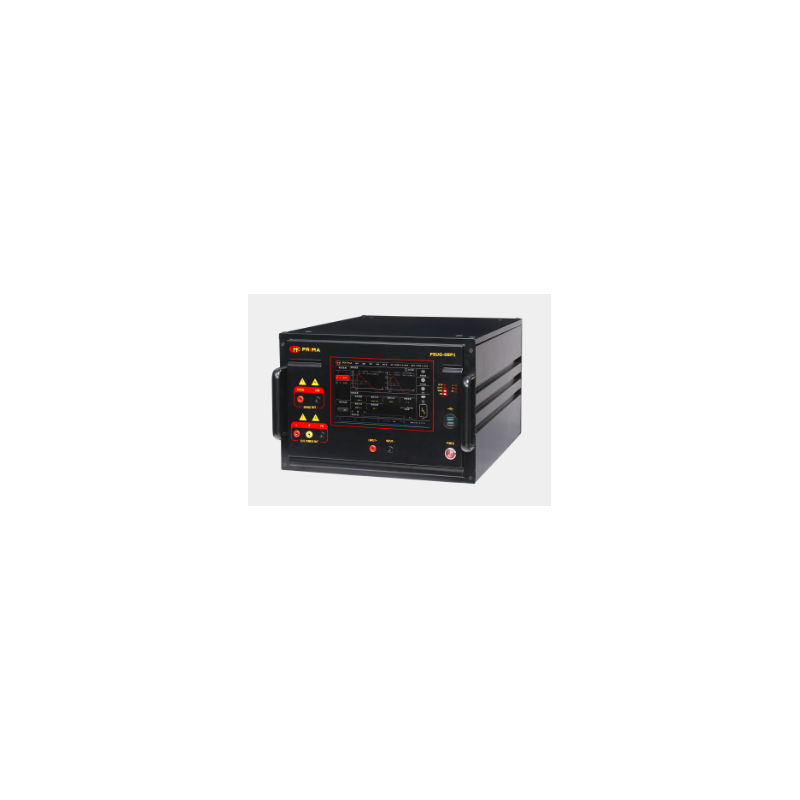

Überspannungssimulator PSUG-08P1

  • PSUG-08P1

PSUG-08P1 wurde speziell entwickelt, um die Anforderungen des Surge Immunity Test (SUG) im Rahmen der elektromagnetischen Verträglichkeit zu erfüllen. Zur Bewertung der Leistung von Stromkabeln und internen Verbindungskabeln elektrischer und elektronischer Geräte unter energiereichen transienten Störbedingungen, die durch Schalter und natürliche Blitzeinschläge verursacht werden.

Merkmale des Überspannungssimulators PSUG-08P1:

  • Unterstützt Mehrkanalprüfungen
  • Freier Wechsel zwischen positiver und negativer Polarität
  • Sprachumschaltung (Chinesisch/Englisch) per Knopfdruck
  • Integrierte Parameter entsprechen internationalen Standards
  • Hervorragende Verarbeitung, langlebige Konstruktion
  • Maximale Prüfspannung bis zu 8000 V
  • 10,1-Zoll-Farb-Touchscreen
  • Integrierte Temperatur-, Feuchtigkeits-, Zeitmessung und Echtzeit-Hochspannungsanzeige
  • Asynchroner Phasenwinkel oder frei einstellbar von 0 °C bis 10 °C 360°
  • Automatische Umschaltung des Stoßspannungstestmodus mit voller Geschwindigkeit
  • Integrierte RJ45-Schnittstelle, Fernbedienungsmöglichkeit (optional)
  • Integrierte Hochspannungs-Differenzsonde und Stromwandler zur Wellenformmessung

Normkonformität:

  • IEC/EN60664
  • GB/T17626.5 / IEC61000-4-5
  • ITU K20
  • ANSI C62.41 / 45
  • GB/T16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Parameter:

Parameter Wert
Leerlaufspannung 200 V ~ 8000 V ±10 %
Spannung Auflösung 1 V
Anstiegszeit (offener Stromkreis) 1,2 μs £30 %
Dauer (offener Stromkreis) 50 μs £20 %
Kurzschlussstrom 100 A ~ 4000 A £10 %
Anstiegszeit (Kurzschluss) 8µs ±20 %
Dauer (Kurzschluss) 20µs ±20 %
Ausgangspolarität +, -, +/-, -/+
Ausgangsimpedanz 2Ω
Spannungsstoß 0 ~ 8000 V
Impulsintervall 5 s ~ 9999 s
Anzahl der Testimpulse 1 s ~ 60000 s
Triggermodus Manuell, Extern, Impuls
Phasensynchronisation 0° ~ 359° (50 Hz oder 60 Hz) (synchron/asynchron)

Eingebettetes CDN:

Parameter Wert
Kopplung Einphasige Dreileiterkopplung
Entkopplungslast UAC MAX 240 V/16 A, UDC MAX 220 V/16 A
Koppelkondensator 9 μF (L-PE), 18 μF (L-L)
Koppelwiderstand 12 μF, 2 μF
Restspannung am Einspeiseende des Prüflings Nicht mehr als 15 % der Prüfspannung oder das Doppelte der Nennspannung des Kopplungs-/Entkopplungsnetzes
