Symulator przepięć PSUG-08P1
Symulator przepięć PSUG-08P1

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: EMC Prima

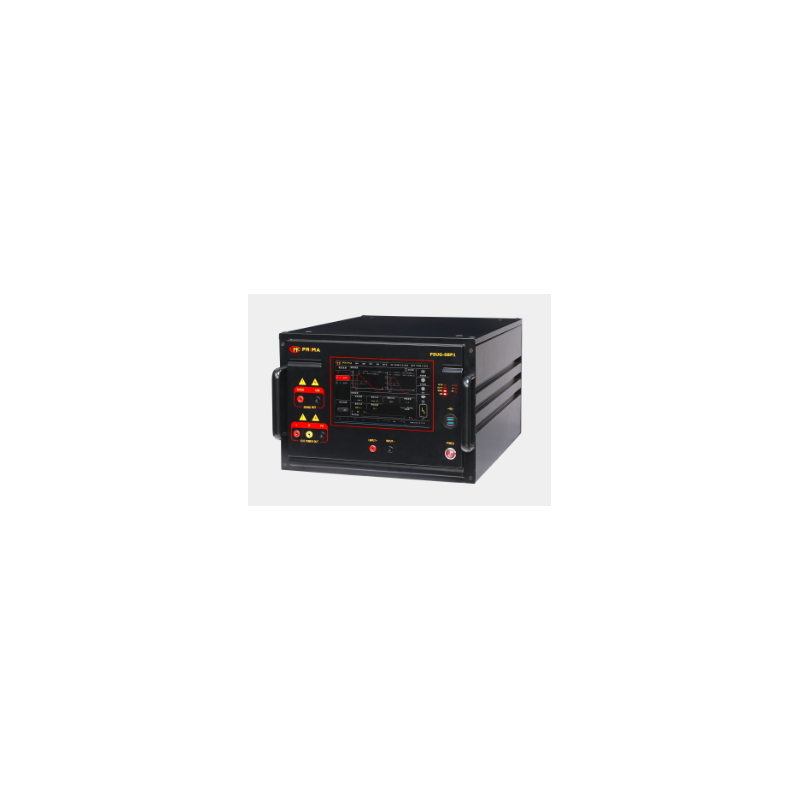

Simulátor přepětí PSUG-08P1

  • PSUG-08P1

PSUG-08P1 byl speciálně navržen tak, aby splňoval požadavky testu odolnosti proti přepětí (SUG) v rámci elektromagnetické kompatibility. Používá se k vyhodnocení výkonu napájecích kabelů a vnitřních propojovacích kabelů elektrických a elektronických zařízení za podmínek vysokoenergetického přechodného rušení způsobeného spínači a přirozenými údery blesku.

Funkce simulátoru přepětí PSUG-08P1:

  • Podporuje vícekanálové testování
  • Možnost volně přepínat kladnou a zápornou polaritu
  • Přepínání jazyků jedním tlačítkem (čínština/angličtina)
  • Vestavěné parametry vyhovující mezinárodním standardům
  • Vynikající zpracování, odolná konstrukce
  • Maximální zkušební napětí až 8000 V
  • 10,1palcový barevný dotykový displej
  • Vestavěné měření teploty, vlhkosti, času a vysokonapěťové zobrazení v reálném čase
  • Asynchronní fázový úhel nebo volně nastavitelný od 0°C do 10°C až do 360°
  • Automatické přepínání režimu plné rychlosti nárazového testu
  • Vestavěné rozhraní RJ45, možnost dálkového ovládání (volitelné)
  • Vestavěná vysokonapěťová diferenciální sonda a proudový transformátor pro měření průběhu

Soulad se standardy:

  • IEC/EN60664
  • GB/T17626.5 / IEC61000-4-5
  • ITU K20
  • ANSI C62.41 / 45
  • GB/T16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Parametry:

Parametr Hodnota
Napětí naprázdno 200V ~ 8000V ±10%
Rozlišení napětí 1 V
Doba náběhu (otevřený okruh) 1,2 μs £ 30 %
Doba trvání (otevřený okruh) 50 μs £ 20 %
Zkratový proud 100A ~ 4000A ±10%
Doba náběhu (zkrat) 8µs ±20 %
Trvání (zkrat) 20µs ±20%
Polarita výstupu +, -, +/-, -/+
Výstupní impedance 2Ω
Přepětí 0 ~ 8000 V
Interval pulsu 5s ~ 9999s
Počet testovacích impulsů 1c ~ 60000c
Režim spouštění Manuální, Externí, Pulzní
Fázová synchronizace 0° ~ 359° (50 Hz nebo 60 Hz) (synchronní/asynchronní)

Vložené CDN:

Parametr Hodnota
Spojka Jednofázová třívodičová spojka
Oddělení zátěže UAC MAX 240V/16A, UDC MAX 220V/16A
Spojovací kondenzátor 9μF (L-PE), 18μF (L-L)
Vazební odpor 12μF, 2μF
Zbytkové napětí na injekčním konci testovaného zařízení Ne více než 15 % zkušebního napětí nebo dvojnásobek jmenovitého napětí vazební/oddělovací sítě
