Symulator przepięć PSUG-08P1
Symulator przepięć PSUG-08P1

Фотографії призначені тільки для інформаційних цілей. Подивитися специфікацію продукту

please use latin characters

Виробник: EMC Prima

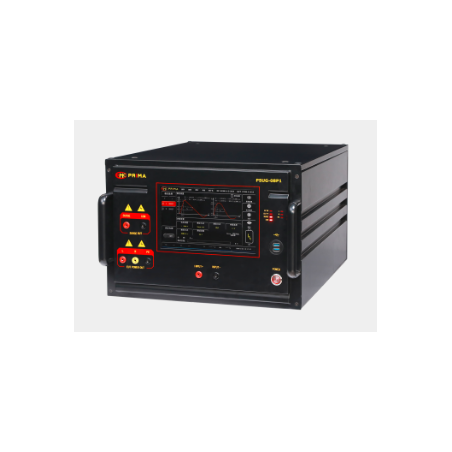

Імітатор перенапруг PSUG-08P1

  • PSUG-08P1

PSUG-08P1 був спеціально розроблений для відповідності вимогам тесту на стійкість до перенапруг (SUG) у рамках електромагнітної сумісності. Використовується для оцінки ефективності силових кабелів і внутрішніх з’єднувальних кабелів електричних і електронних пристроїв в умовах перехідних перешкод високої енергії, спричинених вимикачами та природними ударами блискавки.

Особливості симулятора перенапруг PSUG-08P1:

  • Підтримує багатоканальне тестування
  • Можливість вільно перемикати позитивну та негативну полярності
  • Перемикання мови однією кнопкою (китайська/англійська)
  • Вбудовані параметри, що відповідають міжнародним стандартам
  • Чудове виконання, міцна конструкція
  • Максимальна випробувальна напруга до 8000 В
  • 10,1-дюймовий кольоровий сенсорний екран
  • Вбудовані вимірювання температури, вологості, часу та високовольтний дисплей у реальному часі
  • Асинхронний фазовий кут або вільне регулювання від 0°C до 10°C до 360°
  • Автоматичне перемикання повношвидкісного режиму тестування на перенапругу
  • Вбудований інтерфейс RJ45, можливість дистанційного керування (опціонально)
  • Вбудований диференціальний датчик високої напруги та трансформатор струму для вимірювання форми сигналу

Відповідність стандартам:

  • IEC/EN60664
  • GB/T17626.5 / IEC61000-4-5
  • ITU K20
  • ANSI C62.41 / 45
  • GB/T16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Параметри:

Параметр Значення
Напруга холостого ходу 200 В ~ 8000 В ±10%
Роздільна здатність за напругою 1 В
Час наростання (відкритий контур) 1,2 мкс £30%
Тривалість (відкритий контур) 50 мкс £20%
Струм короткого замикання 100A ~ 4000A ±10%
Час наростання (коротке замикання) 8µs ±20%
Тривалість (коротке замикання) 20µs ±20%
Полярність виходу +, -, +/-, -/+
Вихідний опір 2Ω
Сплеск напруги 0 ~ 8000 В
Інтервал імпульсів 5 с ~ 9999 с
Кількість тестових імпульсів 1c ~ 60000c
Режим запуску Ручний, зовнішній, імпульсний
Phase Sync 0° ~ 359° (50 Гц або 60 Гц) (синхронний/асинхронний)

Вбудований CDN:

Параметр Значення
Зчеплення Однофазна трипровідна муфта
Навантаження розв’язки UAC MAX 240V/16A, UDC MAX 220V/16A
Конденсатор зв'язку 9 мкФ (L-PE), 18 мкФ (L-L)
Резистор зв’язку 12 мкФ, 2 мкФ
Залишкова напруга на кінці інжекції тестованого пристрою Не більше 15% випробувальної напруги або подвійної номінальної напруги мережі з’єднання/роз’єднання
