Производител: EMC Prima

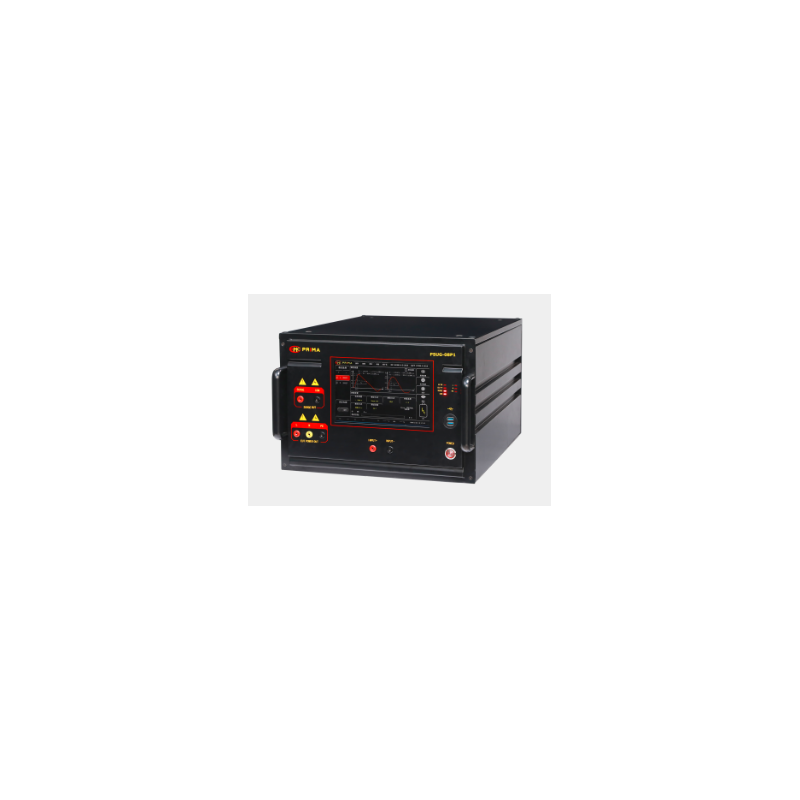

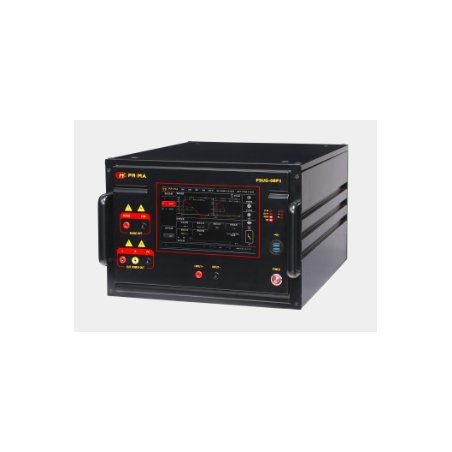

Симулатор на пренапрежение PSUG-08P1

  • PSUG-08P1

PSUG-08P1 е специално проектиран да отговаря на изискванията на теста за устойчивост на пренапрежение (SUG) в рамките на електромагнитната съвместимост. Използва се за оценка на работата на захранващи кабели и кабели за вътрешна връзка на електрически и електронни устройства при високоенергийни условия на преходни смущения, причинени от превключватели и естествени мълнии.

Характеристики на симулатора на пренапрежение PSUG-08P1:

  • Поддържа многоканално тестване
  • Възможност за свободно превключване на положителен и отрицателен поляритет
  • Превключване на език с един бутон (китайски/английски)
  • Вградени параметри, съответстващи на международните стандарти
  • Отлична изработка, издръжлива конструкция
  • Максимално изпитвателно напрежение до 8000V
  • 10,1-инчов цветен сензорен екран
  • Вградено измерване на температура, влажност, време и дисплей за високо напрежение в реално време
  • Асинхронен фазов ъгъл или свободно регулируем от 0°C до 10°C до 360°
  • Автоматично превключване на режима за тестване на пренапрежение при пълна скорост
  • Вграден RJ45 интерфейс, възможност за дистанционно управление (по избор)
  • Вградена диференциална сонда за високо напрежение и токов трансформатор за измерване на формата на вълната

Съответствие със стандартите:

  • IEC/EN60664
  • GB/T17626.5 / IEC61000-4-5
  • ITU K20
  • ANSI C62.41 / 45
  • GB/T16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Параметри:

Параметър Стойност
Напрежение на отворена верига 200V ~ 8000V ±10%
Разделителна способност по напрежение 1 V
Време на нарастване (отворена верига) 1,2 μs £30%
Време на продължителност (отворена верига) 50 μs £20%
Ток на късо съединение 100A ~ 4000A ±10%
Време на нарастване (късо съединение) 8µs ±20%
Продължителност (късо съединение) 20µs ±20%
Поляритет на изхода +, -, +/-, -/+
Изходен импеданс 2Ω
Скок на напрежението 0 ~ 8000V
Импулсен интервал 5s ~ 9999s
Брой тестови импулси 1c ~ 60000c
Режим на задействане Ръчно, външно, импулсно
Фазова синхронизация 0° ~ 359°; (50 Hz или 60 Hz) (синхронен/асинхронен)

Вграден CDN:

Параметър Стойност
Свързване Монофазно трипроводно свързване
Разединяващ товар UAC MAX 240V/16A, UDC MAX 220V/16A
Свързващ кондензатор 9μF (L-PE), 18μF (L-L)
Свързващ резистор 12μF, 2μF
Остатъчно напрежение в инжекционния край на тестваното устройство Не повече от 15% от изпитвателното напрежение или два пъти по-високо от номиналното мрежово напрежение на свързване/разединяване
