Symulator przepięć PSUG-08P1
Symulator przepięć PSUG-08P1

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: EMC Prima

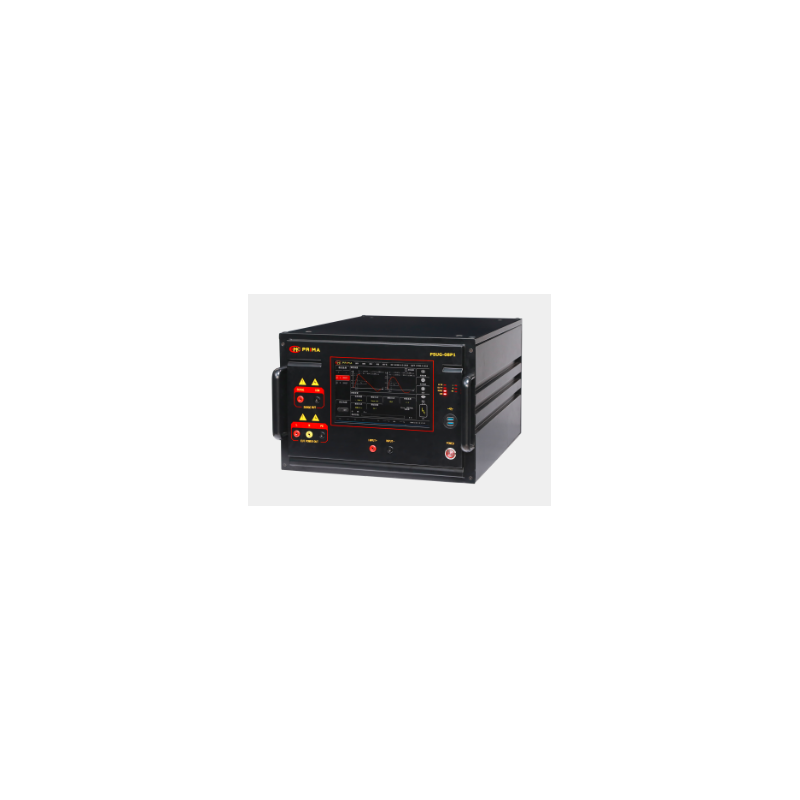

Simulator de supratensiune PSUG-08P1

  • PSUG-08P1

PSUG-08P1 a fost proiectat special pentru a îndeplini cerințele testului de imunitate la supratensiune (SUG) în cadrul compatibilității electromagnetice. Folosit pentru a evalua performanța cablurilor de alimentare și a cablurilor de conectare internă ale dispozitivelor electrice și electronice în condiții de interferență tranzitorie de mare energie cauzate de întrerupătoare și de fulgere naturale.

Caracteristici ale simulatorului de supratensiune PSUG-08P1:

  • Acceptă testarea pe mai multe canale
  • Abilitatea de a comuta liber polaritatea pozitivă și cea negativă
  • Comutarea limbii cu un singur buton (chineză/engleză)
  • Parametri încorporați conform standardelor internaționale
  • Manopera excelenta, constructie durabila
  • Tensiune maximă de testare de până la 8000 V
  • Ecran tactil color de 10,1 inchi
  • Temperatura, umiditatea, măsurarea timpului și afișajul de înaltă tensiune în timp real încorporate
  • Unghiul de fază asincron sau reglabil liber de la 0°C la 10°C până la 360°
  • Comutarea automată a modului de testare la supratensiune la viteză maximă
  • Interfață RJ45 încorporată, capacitate de control de la distanță (opțional)
  • Sonda diferențială de înaltă tensiune încorporată și transformator de curent pentru măsurarea formei de undă

Respectarea standardelor:

  • IEC/EN60664
  • GB/T17626.5 / IEC61000-4-5
  • ITU K20
  • ANSI C62.41 / 45
  • GB/T16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Parametri:

CDN încorporat:

Parametru Valoare
Tensiune în circuit deschis 200V ~ 8000V ±10%
Rezoluție de tensiune 1 V
Timp de creștere (circuit deschis) 1,2μs £30%
Durata (Circuit deschis) 50μs £20%
Curentul de scurtcircuit 100A ~ 4000A ±10%
Timp de creștere (scurtcircuit) 8µs ±20%
Durata (scurtcircuit) 20µs ±20%
Polaritate de ieșire +, -, +/-, -/+
Impedanta de iesire 2Ω
Surplus de tensiune 0 ~ 8000V
Interval puls 5s ~ 9999s
Numărul de impulsuri de testare 1c ~ 60000c
Modul de declanșare Manual, Extern, Pulse
Sincronizare de fază 0° ~ 359° (50 Hz sau 60 Hz) (sincron/asincron)
mai puțin
Citeste mai mult

Trimite o cerere

Sunteți interesat de acest produs? Aveți nevoie de informații suplimentare sau de prețuri individuale?

Contactează-ne
CERETI PRODUSUL close
Vă mulțumim că ați trimis mesajul dvs. Vom răspunde cât mai curând posibil.
CERETI PRODUSUL close
Naviga
trimite o anchetă

Adaugă la lista de dorințe

trebuie să fii logat

PSUG-08P1 a fost proiectat special pentru a îndeplini cerințele testului de imunitate la supratensiune (SUG) în cadrul compatibilității electromagnetice. Folosit pentru a evalua performanța cablurilor de alimentare și a cablurilor de conectare internă ale dispozitivelor electrice și electronice în condiții de interferență tranzitorie de mare energie cauzate de întrerupătoare și de fulgere naturale.

Caracteristici ale simulatorului de supratensiune PSUG-08P1:

  • Acceptă testarea pe mai multe canale
  • Abilitatea de a comuta liber polaritatea pozitivă și cea negativă
  • Comutarea limbii cu un singur buton (chineză/engleză)
  • Parametri încorporați conform standardelor internaționale
  • Manopera excelenta, constructie durabila
  • Tensiune maximă de testare de până la 8000 V
  • Ecran tactil color de 10,1 inchi
  • Temperatura, umiditatea, măsurarea timpului și afișajul de înaltă tensiune în timp real încorporate
  • Unghiul de fază asincron sau reglabil liber de la 0°C la 10°C până la 360°
  • Comutarea automată a modului de testare la supratensiune la viteză maximă
  • Interfață RJ45 încorporată, capacitate de control de la distanță (opțional)
  • Sonda diferențială de înaltă tensiune încorporată și transformator de curent pentru măsurarea formei de undă

Respectarea standardelor:

  • IEC/EN60664
  • GB/T17626.5 / IEC61000-4-5
  • ITU K20
  • ANSI C62.41 / 45
  • GB/T16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Parametri:

Parametru Valoare
Cuplaj Cuplaj monofazat cu trei fire
Încărcare de decuplare UAC MAX 240V/16A, UDC MAX 220V/16A
Condensator de cuplare 9μF (L-PE), 18μF (L-L)
Rezistor de cuplare 12μF, 2μF
Tensiune reziduală la capătul de injecție al dispozitivului testat Nu mai mult de 15% din tensiunea de testare sau de două ori tensiunea nominală a rețelei de cuplare/decuplare

CDN încorporat:

Parametru Valoare
Tensiune în circuit deschis 200V ~ 8000V ±10%
Rezoluție de tensiune 1 V
Timp de creștere (circuit deschis) 1,2μs £30%
Durata (Circuit deschis) 50μs £20%
Curentul de scurtcircuit 100A ~ 4000A ±10%
Timp de creștere (scurtcircuit) 8µs ±20%
Durata (scurtcircuit) 20µs ±20%
Polaritate de ieșire +, -, +/-, -/+
Impedanta de iesire 2Ω
Surplus de tensiune 0 ~ 8000V
Interval puls 5s ~ 9999s
Numărul de impulsuri de testare 1c ~ 60000c
Modul de declanșare Manual, Extern, Pulse
Sincronizare de fază 0° ~ 359° (50 Hz sau 60 Hz) (sincron/asincron)
mai puțin
Citeste mai mult
Comentarii (0)
Parametru Valoare
Cuplaj Cuplaj monofazat cu trei fire
Încărcare de decuplare UAC MAX 240V/16A, UDC MAX 220V/16A
Condensator de cuplare 9μF (L-PE), 18μF (L-L)
Rezistor de cuplare 12μF, 2μF
Tensiune reziduală la capătul de injecție al dispozitivului testat Nu mai mult de 15% din tensiunea de testare sau de două ori tensiunea nominală a rețelei de cuplare/decuplare
