Symulator przepięć SUG61005TB
Symulator przepięć SUG61005TB

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: EMC Prima

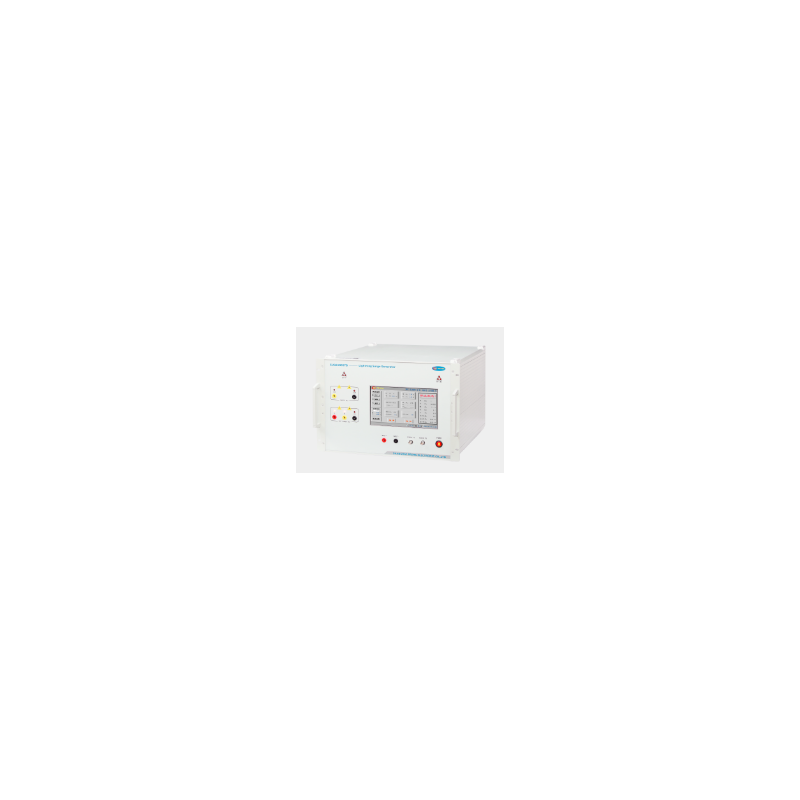

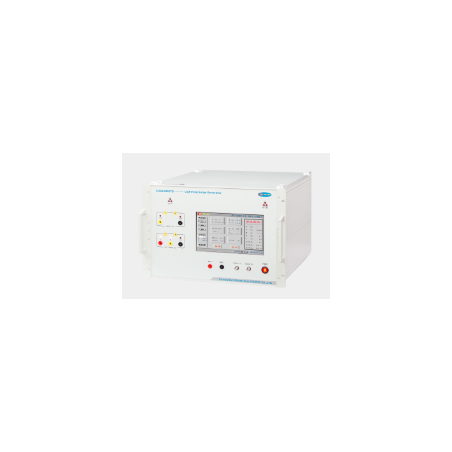

Simulator de supratensiune SUG61005TB

  • SUG61005TB

SUG61005TB este un simulator de supratensiune specializat conceput pentru a îndeplini cerințele stricte de compatibilitate electromagnetică (EMC) pentru testarea imunității la supratensiune (SUG). Acest dispozitiv este utilizat pentru a evalua performanța atât a liniilor de alimentare, cât și a conexiunilor interne ale dispozitivelor electrice și electronice atunci când sunt expuse la interferențe tranzitorii de mare energie, care pot fi cauzate de operațiuni de comutare sau de fulgere naturale.

Caracteristicile dispozitivului:

  • Acceptă testarea pe mai multe canale
  • Comutarea liberă a polarității pozitive și negative
  • Comutarea limbii chineză și engleză cu un singur buton
  • Parametri încorporați conform standardelor internaționale
  • Calitate și durabilitate a construcției de înaltă calitate
  • Tensiune de testare maximă de până la 7000 V
  • Ecran tactil color de 10,1 inchi
  • Măsurarea temperaturii și umidității încorporate, ceasul și afișajul de înaltă tensiune în timp real
  • Setare asincronă a unghiului de fază sau reglare liberă 0~360°C
  • Comutarea automată a modului de testare la supratensiune la viteză maximă
  • Interfață RJ45 încorporată, telecomandă opțională
  • Sonda diferențială de înaltă tensiune încorporată și transformator de curent pentru măsurarea formei de undă

Respectarea standardelor:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41/45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Parametri:

CDN (rețea de cuplare/decuplare):

Parametru Valoare
Tensiune în circuit deschis 200V ~ 7000V ±10%
Rezoluție de tensiune 1 V
Timp de creștere (tensiune frontală) 1,2 µs ³30%
Durata impulsului 50 µs ³20%
Curentul de scurtcircuit 100 A ~ 3500 A ±10%
Timp de creștere (curent) 8 µs ±20%
Durata curentă a impulsului 20 µs ±20%
Polaritate de ieșire +, -, +/-, -/+
Ieșire de impedanță 2 Ω
Interval de tensiune în trepte 0 ~ 7000 V
Timp între impulsuri (interval) 5 s ~ 9999 s
Număr de impulsuri 1 ~ 60000
Modul de declanșare Manual, Extern, Interval
Sincronizare de fază 0° ~ 359° (50 Hz sau 60 Hz) (Sincron sau asincron)
mai puțin
Citeste mai mult

Trimite o cerere

Sunteți interesat de acest produs? Aveți nevoie de informații suplimentare sau de prețuri individuale?

Contactează-ne
CERETI PRODUSUL close
Vă mulțumim că ați trimis mesajul dvs. Vom răspunde cât mai curând posibil.
CERETI PRODUSUL close
Naviga
trimite o anchetă

Adaugă la lista de dorințe

trebuie să fii logat

SUG61005TB este un simulator de supratensiune specializat conceput pentru a îndeplini cerințele stricte de compatibilitate electromagnetică (EMC) pentru testarea imunității la supratensiune (SUG). Acest dispozitiv este utilizat pentru a evalua performanța atât a liniilor de alimentare, cât și a conexiunilor interne ale dispozitivelor electrice și electronice atunci când sunt expuse la interferențe tranzitorii de mare energie, care pot fi cauzate de operațiuni de comutare sau de fulgere naturale.

Caracteristicile dispozitivului:

  • Acceptă testarea pe mai multe canale
  • Comutarea liberă a polarității pozitive și negative
  • Comutarea limbii chineză și engleză cu un singur buton
  • Parametri încorporați conform standardelor internaționale
  • Calitate și durabilitate a construcției de înaltă calitate
  • Tensiune de testare maximă de până la 7000 V
  • Ecran tactil color de 10,1 inchi
  • Măsurarea temperaturii și umidității încorporate, ceasul și afișajul de înaltă tensiune în timp real
  • Setare asincronă a unghiului de fază sau reglare liberă 0~360°C
  • Comutarea automată a modului de testare la supratensiune la viteză maximă
  • Interfață RJ45 încorporată, telecomandă opțională
  • Sonda diferențială de înaltă tensiune încorporată și transformator de curent pentru măsurarea formei de undă

Respectarea standardelor:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41/45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Parametri:

Parametru Valoare
Tipul CDN Încorporat
Cuplaj Cuplaj monofazat, cu trei fire
Încărcare de decuplare UAC MAX 240V/16A; UDC MAX 220V/16A
Condensator de cuplare 9 Ω (L-PE), 18 Ω (L-L)
Rezistență de cuplare 12 Ω, 2 Ω
Tensiune reziduală la sfârșitul injectării impulsului în EUT Nu mai mult de 15% din tensiunea impulsului de testare sau de două ori mai mult decât decuplarea/decuplarea tensiunii de vârf nominale de la rețea

CDN (rețea de cuplare/decuplare):

Parametru Valoare
Tensiune în circuit deschis 200V ~ 7000V ±10%
Rezoluție de tensiune 1 V
Timp de creștere (tensiune frontală) 1,2 µs ³30%
Durata impulsului 50 µs ³20%
Curentul de scurtcircuit 100 A ~ 3500 A ±10%
Timp de creștere (curent) 8 µs ±20%
Durata curentă a impulsului 20 µs ±20%
Polaritate de ieșire +, -, +/-, -/+
Ieșire de impedanță 2 Ω
Interval de tensiune în trepte 0 ~ 7000 V
Timp între impulsuri (interval) 5 s ~ 9999 s
Număr de impulsuri 1 ~ 60000
Modul de declanșare Manual, Extern, Interval
Sincronizare de fază 0° ~ 359° (50 Hz sau 60 Hz) (Sincron sau asincron)
mai puțin
Citeste mai mult
Comentarii (0)
Parametru Valoare
Tipul CDN Încorporat
Cuplaj Cuplaj monofazat, cu trei fire
Încărcare de decuplare UAC MAX 240V/16A; UDC MAX 220V/16A
Condensator de cuplare 9 Ω (L-PE), 18 Ω (L-L)
Rezistență de cuplare 12 Ω, 2 Ω
Tensiune reziduală la sfârșitul injectării impulsului în EUT Nu mai mult de 15% din tensiunea impulsului de testare sau de două ori mai mult decât decuplarea/decuplarea tensiunii de vârf nominale de la rețea
