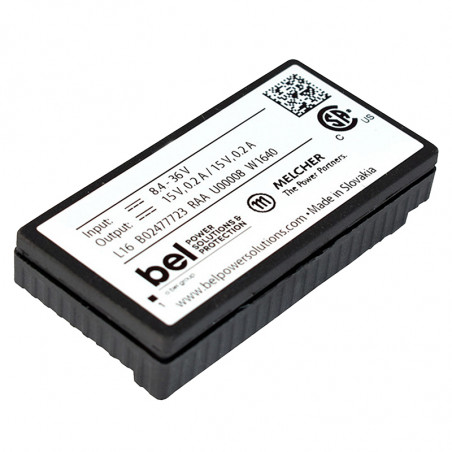

Фотографії призначені тільки для інформаційних цілей. Подивитися специфікацію продукту

please use latin characters

Виробник: Bel Power Solutions

Введіть imx7


Przetwornice impulsowe ze stabilizowanymi napięciami wyjściowymi.

Dane techniczne:
Moc wyjściowa: 7W
Bardzo szeroki zakres napięć wejściowych: do 150VDC
Jedno lub dwa wyjścia: do 48VDC (regulowane)
Możliwość programowania wyjścia sygnałem logicznym.
Izolacja galwaniczna: wejście/wyjście 20/40/70/110 IMX7 odpowiednio 1.5/1.5/2/2.5 kV DC
Wyjścia zabezpieczone w przypadku zwarcia i braku obciążenia.
Możliwość szeregowego lub równoległego łączenia wyjść jednej lub kilku przetwornic.
Standardowa temperatura pracy: od -40 do 85°C
Wysoka sprawność: do 85%
Wyprowadzenia: do druku lub za pomocą dodatkowej podstawki na szynę DIN

Napięcie wyjściowe 1
UN
[VDC]		 Prąd wyjściowy 1
IN
[mA]		 Napięcie wyjściowe 2
UN
[VDC]		 Prąd wyjściowy 2
IN
[mA]		 Zakres napięcie wejściowego
[VDC]		 Typ
3,3 1,5 - - 8.4...36 20 IMX 7-03-8
3,3 1,5 - - 16.8...75 40 IMX 7-03-8
3,3 1,5 - - 40...121 70 IMX 7-03-8
3,3 1,5 - - 60...150 110 IMX 7-03-8
5,1 1,2 - - 8.4...36 20 IMX 7-05-8
5,1 1,2 - - 16.8...75 40 IMX 7-05-8
5,1 1,2 - - 40...121 70 IMX 7-05-8
5,1 1,2 - - 60...150 110 IMX 7-05-8
15 0,4 - - 8A..36 20 IMX 7-15-8C
24 0,26 - - 8A..36 20 IMX 7-24-8C
24 0,3 - - 16.8...75 40 IMX 7-24-8C
5 0,7 5 0,7 8.4...36 20 IMX 7-05-05-8
5 0,7 5 0,7 16.8...75 40 IMX 7-05-05-8
5 0,7 5 0,7 40...121 70 IMX 7-05-05-8
12 0,3 12 0,3 8.4...36 20 IMX 7-12-12-8
12 0,3 12 0,3 16.8...75 40 IMX 7-12-12-8
12 0,3 12 0,3 40...121 70 IMX 7-12-12-8
12 0,3 12 0,3 60...150 110 IMX 7-12-12-8
15 0,24 15 0,24 8.4...36 20 IMX 7-15-15-8
15 0,24 15 0,24 16.8...75 40 IMX 7-15-15-8
15 0,24 15 0,24 40...121 70 IMX 7-15-15-8
15 0,24 15 0,24 60...150 110 IMX 7-15-15-8
24 0,15 24 0,15 8.4...36 20 IMX 7-24-24-8
24 0,15 24 0,15 16.8...75 40 IMX 7-24-24-8
24 0,15 24 0,15 40...121 70 IMX 7-24-24-8
24 0,15 24 0,15 60...150 110 IMX 7-24-24-8
