Производител: EMC Prima

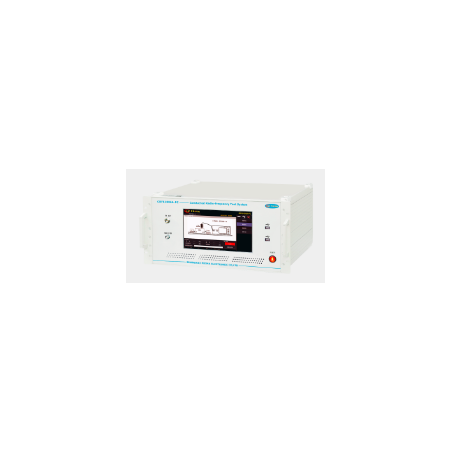

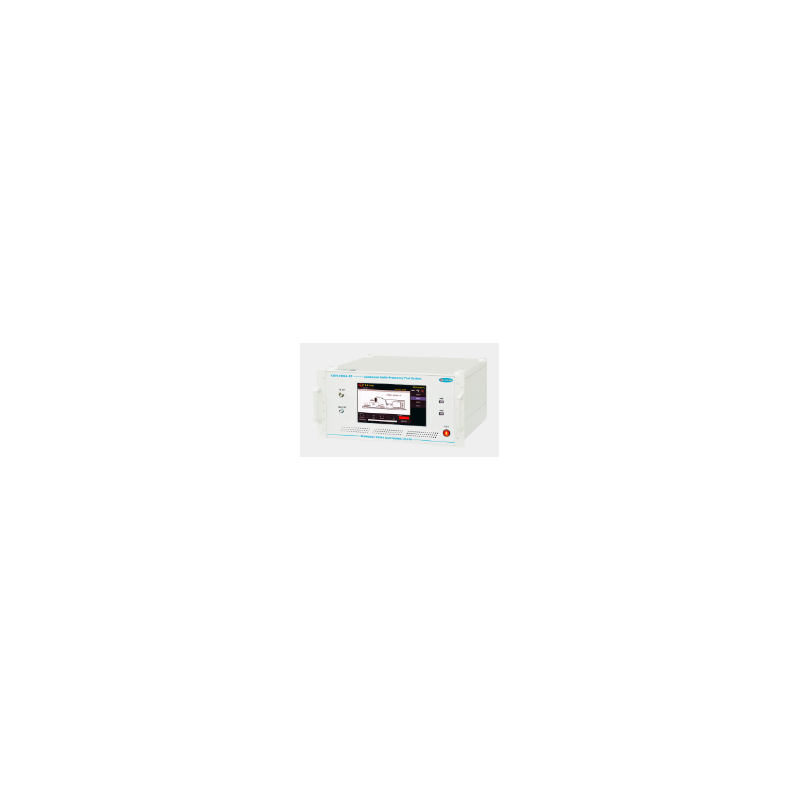

CRF61006A-PC Генератор на тест за кондуктивна чувствителност (CS).

  • CRF61006A-PC
CRF61006A-PC е цялостна система за тестване, предназначена за тестване на устойчивостта към провеждани и излъчвани радиочестотни смущения. Със своите различни модулни конфигурации устройството отговаря на изискванията на стандарта IEC61000-4-6 (Електромагнитна съвместимост – Част 4: Техники за изпитване и измерване – Част 6: Тест за устойчивост на кондуктивни смущения, причинени от високочестотни електромагнитни полета). Тази система позволява оценка на надеждността и стабилността на електронно оборудване в среда, изложена на кондуктивни смущения. Помага за откриване на устойчивостта на устройството към външни източници на смущения (като електропроводи, комуникационни кабели и т.н.) и предоставя данни и резултати за проектни и инженерни цели.

Характеристики на CRF61006A-PC:

  • Регулируем пълен честотен диапазон 150 kHz – 230 MHz
  • Китайски и английски език с възможност за превключване
  • Вграден индустриален компютър – позволява директна връзка с принтер, мишка, клавиатура и USB флаш памет
  • Отлично качество на изработка, издръжливост и надеждност
  • Максимално ниво на изходния сигнал до 30 V (149,5 dBµV); Възможно сканиране на нивото на сигнала по време на честотно сканиране.

Съответствие със стандартите:

  • GB/T17626.6
  • IEC61000-4-6

Параметри:

Параметър Стойност
Изходно напрежение 1 ~ 30Vrms (метод CDN)
1 ~ 18Vrms (метод на електромагнитно затягане)
Тестови нива 1V, 3V, 10V, X (персонализиран)
Изходен импеданс 50Ω
VSWR (коефициент на стояща вълна) ≤1.2
Честотен диапазон 9kHz ~ 3GHz
Режим на стъпки Линейна стъпка (0,1 ~ 100MHz)
Пропорционална стъпка (0,2 ~ 10%)
Време на престой 0,5s ~ 60s
Мощност -60dBm ~ 10dBm
Немодулиран сигнал Непрекъсната вълна с постоянна амплитуда
Режими на модулация Амплитудна модулация: честота 1Hz ~ 100kHz, дълбочина 1 ~ 100%
Импулсна модулация: честота 1Hz ~ 100kHz, работен цикъл 1 ~ 100%
Входна мощност -25dBm ~ +20dBm
Максимална изходна мощност +49dBm / 80W
Хармонично изкривяване ≤30 dBc / <15 dBc
Изходен интерфейс Тип N (женско гнездо)
Дисплей 10,1 инча
Захранване AC 220V ±10%, 50/60Hz
Околна температура 5°C ~ 35°C
Влажност на околната среда 45% ~ 75%
Атмосферно налягане 86kPa ~ 106kPa
Консумирана мощност 200 W
Размери 450 × 222 &пъти; 550 mm
Тегло 30 кг
Индикатор за състояние на операция Светодиоди на предния панел
