Generator do testów podatności przewodzonej (CS) CRF61006A-PC
Generator do testów podatności przewodzonej (CS) CRF61006A-PC

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: EMC Prima

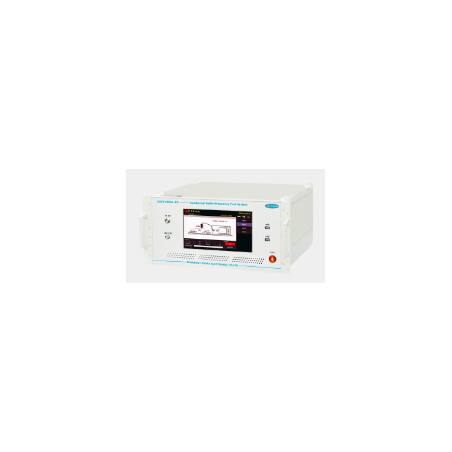

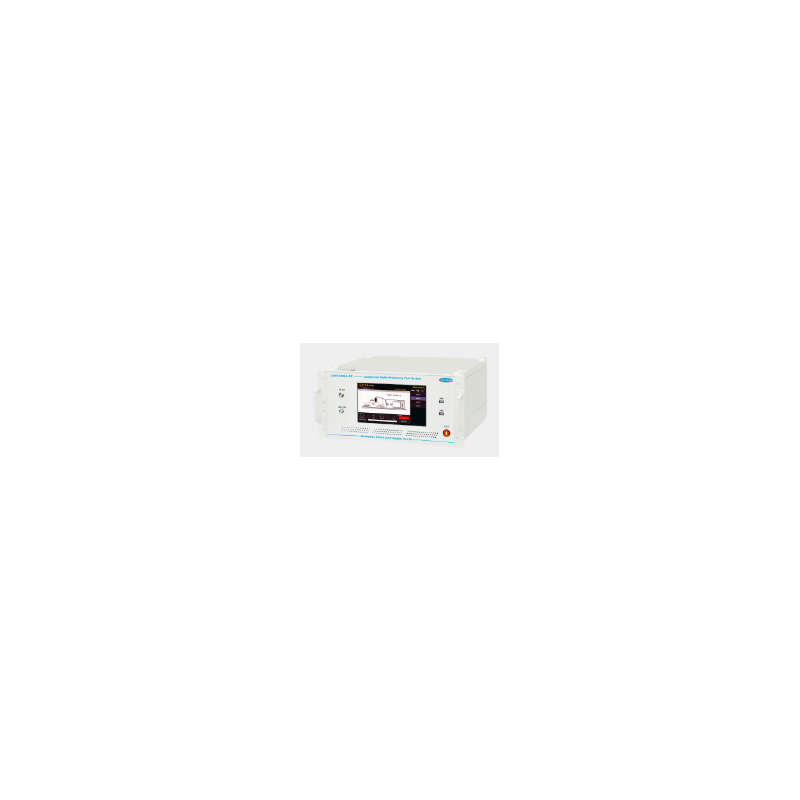

Generator do testów podatności przewodzonej (CS) CRF61006A-PC

  • CRF61006A-PC

CRF61006A-PC to kompleksowy system testowy przeznaczony do badań odporności na zakłócenia przewodzone oraz promieniowane sygnałami RF. Dzięki różnym konfiguracjom modułowym, urządzenie spełnia wymagania normy IEC61000-4-6 (Kompatybilność elektromagnetyczna – Część 4: Metody badań i pomiarów – Część 6: Badanie odporności na zakłócenia przewodzone wywołane przez pola elektromagnetyczne wysokiej częstotliwości).

System ten umożliwia ocenę niezawodności i stabilności działania sprzętu elektronicznego w środowisku zakłóceń przewodzonych. Pomaga wykrywać odporność urządzeń na zewnętrzne źródła zakłóceń (takie jak linie zasilające, kable komunikacyjne itp.) oraz dostarcza dane i wyniki do celów projektowych i inżynierskich.

Cechy urządzenia CRF61006A-PC:

  • Regulowany pełny zakres częstotliwości 150 kHz – 230 MHz
  • Przełączany język chiński i angielski
  • Wbudowany komputer przemysłowy – możliwość bezpośredniego podłączenia drukarki, myszy, klawiatury i pendrive’a USB
  • Doskonałe wykonanie, trwałość i niezawodność
  • Maksymalny poziom sygnału wyjściowego do 30 V (149,5 dBµV); możliwy skan poziomu sygnału przy przemiataniu częstotliwości

Zgodność z normami:

  • GB/T17626.6
  • IEC61000-4-6

Parametry:

Parametr Wartość
Napięcie wyjściowe 1 ~ 30Vrms (metoda CDN)
1 ~ 18Vrms (metoda zacisku elektromagnetycznego)
Poziomy testowe 1V, 3V, 10V, X (niestandardowe)
Impedancja wyjściowa 50Ω
Współczynnik fali stojącej (VSWR) ≤1.2
Zakres częstotliwości 9kHz ~ 3GHz
Tryb krokowy Krok liniowy (0,1 ~ 100MHz)
Krok proporcjonalny (0,2 ~ 10%)
Czas trwania (dwell time) 0,5s ~ 60s
Moc -60dBm ~ 10dBm
Sygnał niemodulowany Fala ciągła o stałej amplitudzie
Tryby modulacji Modulacja amplitudy: częstotliwość 1Hz ~ 100kHz, głębokość 1 ~ 100%
Modulacja impulsowa: częstotliwość 1Hz ~ 100kHz, cykl pracy 1 ~ 100%
Moc wejściowa -25dBm ~ +20dBm
Maksymalna moc wyjściowa +49dBm / 80W
Zniekształcenia harmoniczne ≤30 dBc / <15dBc
Interfejs wyjściowy Typ N (gniazdo żeńskie)
Wyświetlacz 10,1 cala
Zasilanie AC 220V ±10%, 50/60Hz
Temperatura otoczenia 5°C ~ 35°C
Wilgotność otoczenia 45% ~ 75%
Ciśnienie atmosferyczne 86kPa ~ 106kPa
Pobór mocy 200W
Wymiary 450 × 222 × 550 mm
Waga 30 kg
Wskaźnik statusu pracy Diody LED na panelu przednim
