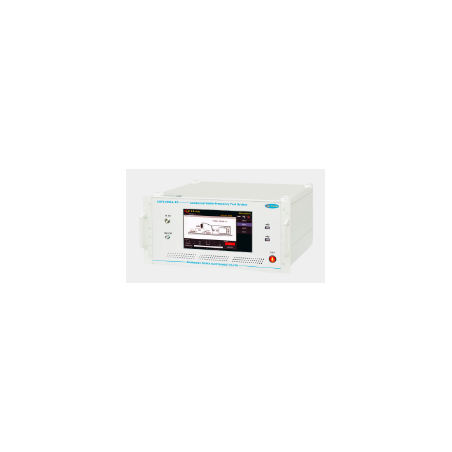

Generador de pruebas de susceptibilidad conducida (CS) CRF61006A-PC

El CRF61006A-PC es un sistema de pruebas integral diseñado para evaluar la inmunidad a interferencias de radiofrecuencia (RF) conducidas y radiadas. Gracias a sus diversas configuraciones modulares, el dispositivo cumple con los requisitos de la norma IEC61000-4-6 (Compatibilidad electromagnética - Parte 4: Técnicas de prueba y medición - Parte 6: Prueba de inmunidad a interferencias conducidas causadas por campos electromagnéticos de alta frecuencia). Este sistema permite evaluar la fiabilidad y la estabilidad de equipos electrónicos en un entorno expuesto a interferencias conducidas. Ayuda a detectar la inmunidad del dispositivo a fuentes de interferencia externas (como líneas eléctricas, cables de comunicación, etc.) y proporciona datos y resultados para fines de diseño e ingeniería.

Características del CRF61006A-PC:

• Rango de frecuencia completo ajustable de 150 kHz a 230 MHz
• Idiomas chino e inglés conmutables
• Computadora industrial integrada: permite la conexión directa a una impresora, un ratón, un teclado y una unidad flash USB
• Excelente calidad de construcción, durabilidad y fiabilidad
• Nivel máximo de señal de salida de hasta 30 V (149,5 dBµV); Escaneo de nivel de señal posible durante el barrido de frecuencia.

Cumplimiento de la norma:

• GB/T17626.6
• IEC61000-4-6

Parámetros:

Parámetro	Valor
Salida de tensión	1 ~ 30 Vrms (método CDN) 1 ~ 18 Vrms (método de pinza electromagnética)
Niveles de prueba	1 V, 3 V, 10 V, X (personalizado)
Impedancia de salida	50 Ω
ROE (Relación de onda estacionaria)	≤1,2
Señal sin modulación	Onda continua con amplitud constante
Modos de modulación	Modulación de amplitud: Frecuencia 1 Hz ~ 100 kHz, Profundidad 1 ~ 100 % Modulación de pulso: Frecuencia 1 Hz ~ 100 kHz, Ciclo de trabajo 1 ~ 100 %
Potencia de entrada	-25 dBm ~ +20 dBm
Potencia máxima de salida	+49 dBm / 80 W
Distorsión armónica	<30 dBc / <15 dBc
Interfaz de salida	Tipo N (conector hembra)
Pantalla	10.1 pulgadas
Alimentación	CA 220 V ±10 %, 50/60 Hz
Temperatura ambiente	5 °C ~ 35 °C
Humedad ambiente	45 % ~ 75 %
Presión atmosférica	86 kPa ~ 106 kPa
Consumo de energía	200 W
Dimensiones	450 × 222 × 550 mm
Peso	30 kg
Indicador de estado de funcionamiento	LED del panel frontal
