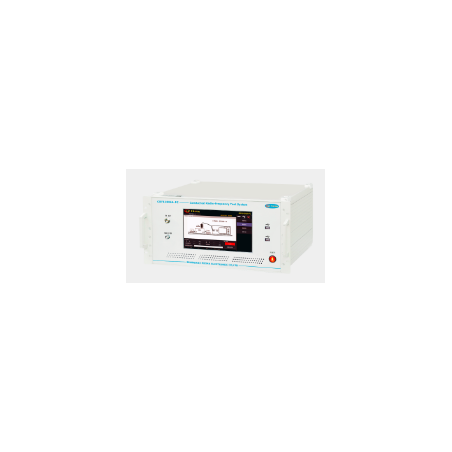

Генератор тестов на кондуктивную восприимчивость (CS) CRF61006A-PC

CRF61006A-PC — это комплексная испытательная система, предназначенная для испытаний на устойчивость к кондуктивным и излучаемым радиочастотным помехам. Благодаря различным модульным конфигурациям устройство соответствует требованиям стандарта IEC61000-4-6 (Электромагнитная совместимость. Часть 4: Методы испытаний и измерений. Часть 6: Испытание на устойчивость к кондуктивным помехам, вызванным высокочастотными электромагнитными полями). Эта система позволяет оценивать надежность и стабильность работы электронного оборудования в условиях воздействия кондуктивных помех. Он помогает определить устойчивость устройства к внешним источникам помех (таким как линии электропередач, кабели связи и т. д.) и предоставляет данные и результаты для проектирования и инженерных целей.

Характеристики CRF61006A-PC:

• Настраиваемый полный диапазон частот 150 кГц – 230 МГц
• Переключаемый китайский и английский языки
• Встроенный промышленный компьютер — позволяет напрямую подключать принтер, мышь, клавиатуру и USB-флеш-накопитель
• Превосходное качество сборки, долговечность и надежность
• Максимальный уровень выходного сигнала до 30 В (149,5 дБмкВ); Сканирование уровня сигнала возможно во время развертки частоты.

Соответствие стандартам:

• GB/T17626.6
• IEC61000-4-6

Параметры:

Параметр	Значение
Напряжение Выход	1 ~ 30 В (среднеквадратичное значение) 1 ~ 18 В (среднеквадратичное значение)
Тестовые уровни	1 В, 3 В, 10 В, X (настраиваемый)
Выходное сопротивление	50 Ом
КСВН (коэффициент стоячей волны)	≤1.2
Диапазон частот	9 кГц ~ 3 ГГц
Пошаговый режим	Линейный шаг (0,1 ~ 100 МГц) Пропорциональный шаг (0,2 ~ 10%)
Время задержки	0,5 с ~ 60 с
Мощность	-60 дБм ~ 10 дБм
Немодулированный сигнал	Непрерывный сигнал с постоянной амплитудой
Режимы модуляции	Амплитудная модуляция: частота 1 Гц ~ 100 кГц, глубина 1 ~ 100% Импульсная модуляция: частота 1 Гц ~ 100 кГц, коэффициент заполнения 1 ~ 100%
Входная мощность	-25 дБм ~ +20 дБм
Максимальная выходная мощность	+49 дБм / 80 Вт
Коэффициент гармонических искажений	≤30 дБн / <15 дБн
Выходной интерфейс	Тип N (гнездо)
Дисплей	10,1 дюйма
Источник питания	220 В переменного тока ±10%, 50/60 Гц
Температура окружающей среды	5°C ~ 35°C
Влажность окружающей среды	45% ~ 75%
Атмосферное давление	86 кПа ~ 106 кПа
Потребляемая мощность	200 Вт
Размеры	450 × 222 × 550 мм
Вес	30 кг
Индикатор состояния работы	Светодиоды на передней панели
