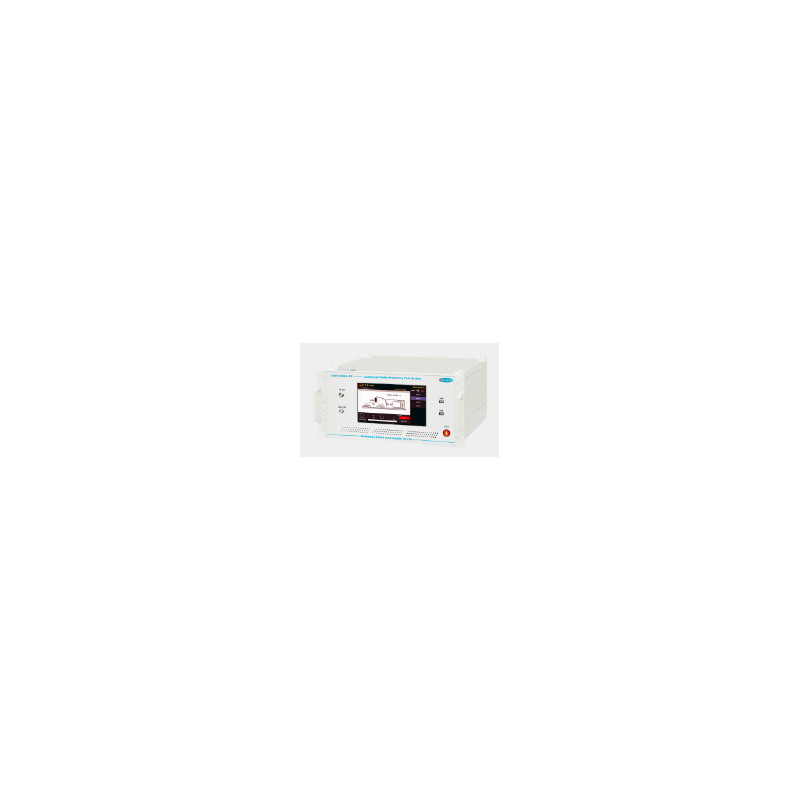

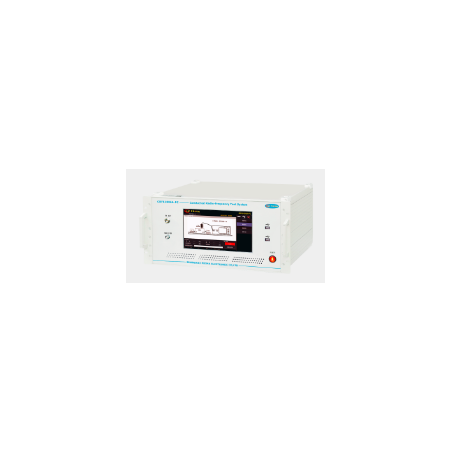

Générateur de test de sensibilité conduite (CS) CRF61006A-PC

Le CRF61006A-PC est un système de test complet conçu pour tester l'immunité aux interférences RF conduites et rayonnées. Grâce à ses différentes configurations modulaires, l'appareil répond aux exigences de la norme CEI 61000-4-6 (Compatibilité électromagnétique – Partie 4 : Techniques d'essai et de mesure – Partie 6 : Essai d'immunité aux interférences conduites causées par des champs électromagnétiques haute fréquence). Ce système permet d'évaluer la fiabilité et la stabilité des équipements électroniques dans un environnement exposé aux interférences conduites. Il permet de détecter l'immunité des appareils aux sources d'interférences externes (telles que les lignes électriques, les câbles de communication, etc.) et fournit des données et des résultats à des fins de conception et d'ingénierie.

Caractéristiques du CRF61006A-PC :

• Plage de fréquences complète réglable de 150 kHz à 230 MHz
• Langues chinoise et anglaise commutables
• Ordinateur industriel intégré : permet une connexion directe à une imprimante, une souris, un clavier et une clé USB
• Excellente qualité de fabrication, durabilité et fiabilité
• Niveau de signal de sortie maximal jusqu'à 30 V (149,5 dBµV) ; Balayage du niveau du signal possible pendant le balayage de fréquence.

Conformité aux normes :

• GB/T17626.6
• IEC61000-4-6

Paramètres :

Paramètre	Valeur
Tension de sortie	1 ~ 30 Vrms (méthode CDN) 1 ~ 18 Vrms (méthode de la pince électromagnétique)
Niveaux de test	1 V, 3 V, 10 V, X (personnalisé)
Impédance de sortie	50 Ω
Rapport d'ondes stationnaires (ROS)	≤1,2
Gamme de fréquences	9 kHz ~ 3 GHz
Mode pas à pas	Pas linéaire (0,1 ~ 100 MHz) Pas proportionnel (0,2 ~ 10 %)
Temps de maintien	0,5 s ~ 60 s
Puissance	-60 dBm ~ 10 dBm
Signal non modulé	Onde continue à amplitude constante
Modes de modulation	Modulation d'amplitude : fréquence 1 Hz ~ 100 kHz, profondeur 1 ~ 100 % Modulation par impulsions : fréquence 1 Hz ~ 100 kHz, rapport cyclique 1 ~ 100 %
Puissance d'entrée	-25 dBm ~ +20 dBm
Puissance de sortie maximale	+49 dBm / 80 W
Distorsion harmonique	≤30 dBc / <15 dBc
Interface de sortie	Type N (prise femelle)
Écran	10,1 pouces
Alimentation	CA 220 V ±10 %, 50/60 Hz
Température ambiante	5 °C ~ 35 °C
Humidité ambiante	45 % ~ 75 %
Pression atmosphérique	86 kPa ~ 106 kPa
Consommation électrique	200 W
Dimensions	450 × 222 × 550 mm
Poids	30 kg
Témoin d'état de fonctionnement	LED du panneau avant
