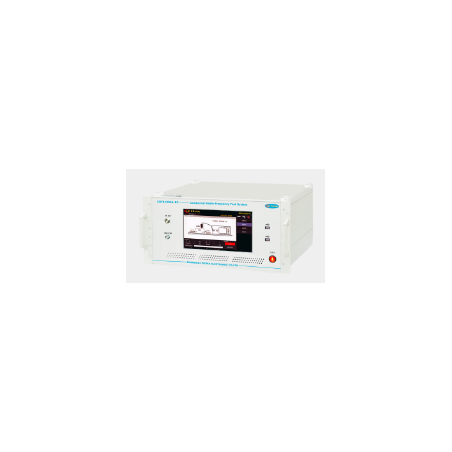

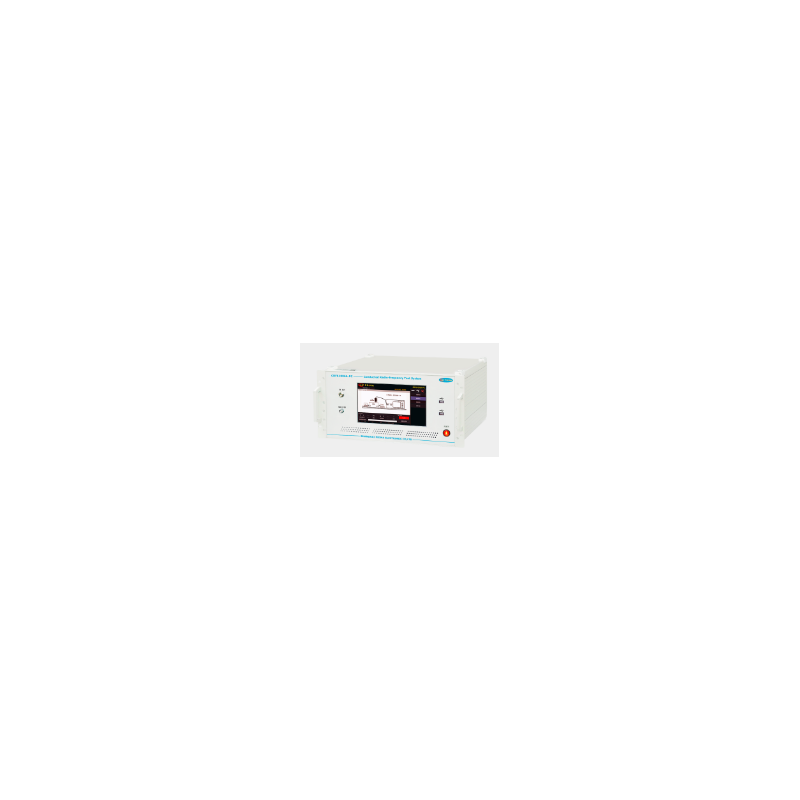

CRF61006A-PC laidumo jautrumo (CS) testo generatorius

CRF61006A-PC yra išsami bandymo sistema, skirta patikrinti atsparumą laidiesiems ir skleidžiamiems RF trukdžiams. Įvairios modulinės konfigūracijos įrenginys atitinka IEC61000-4-6 standarto (Elektromagnetinis suderinamumas – 4 dalis. Bandymo ir matavimo metodai – 6 dalis: Atsparumo laidiesiems trukdžiams, kuriuos sukelia aukšto dažnio elektromagnetiniai laukai) reikalavimus. Ši sistema leidžia įvertinti elektroninės įrangos patikimumą ir stabilumą aplinkoje, kurioje veikia laidieji trukdžiai. Jis padeda aptikti įrenginio atsparumą išoriniams trukdžių šaltiniams (pvz., elektros laidams, ryšio kabeliams ir kt.) ir teikia duomenis bei rezultatus projektavimo ir inžinerijos tikslais.

CRF61006A-PC funkcijos:

• Reguliuojamas visas dažnių diapazonas nuo 150 kHz iki 230 MHz
• Perjungiamos kinų ir anglų kalbos
• Įtaisytas pramoninis kompiuteris – leidžia tiesiogiai prisijungti prie spausdintuvo, pelės, klaviatūros ir USB atmintinės
• Puiki konstrukcijos kokybė, ilgaamžiškumas ir patikimumas
• Maksimalus išvesties signalo lygis iki 30 V (149,5 dBµV); Signalo lygio nuskaitymas galimas dažnio valymo metu.

Standartų laikymasis:

• GB/T17626.6
• IEC61000-4-6

Parametrai:

Parametras	Vertė
Įtampos išvestis	1–30 Vrms (CDN metodas) 1–18 Vrms (elektromagnetinio spaustuko metodas)
Bandymo lygiai	1 V, 3 V, 10 V, X (pritaikytas)
Išėjimo varža	50 Ω
VSWR (stovinčios bangos santykis)	≤1.2
Dažnių diapazonas	9 kHz ~ 3 GHz
Žingsnio režimas	Tiesinis žingsnis (0,1–100 MHz) Proporcinis žingsnis (0,2–10 %)
Laikymo laikas	0,5 s ~ 60 s
Maitinimas	-60 dBm ~ 10 dBm
Nemoduliuotas signalas	Nuolatinė banga su pastovia amplitude
Moduliavimo režimai	Amplitudės moduliavimas: dažnis 1 Hz ~ 100 kHz, gylis 1 ~ 100 % Impulso moduliavimas: dažnis 1 Hz ~ 100 kHz, darbo ciklas 1 ~ 100 %
Įvesties galia	-25 dBm ~ +20 dBm
Maksimali išvesties galia	+49 dBm / 80 W
Harmoninis iškraipymas	≤30 dBc / <15 dBc
Išvesties sąsaja	N tipas (kištukinis lizdas)
Ekranas	10,1 colio
Maitinimo šaltinis	AC 220V ±10%, 50/60Hz
Aplinkos temperatūra	5°C ~ 35°C
Aplinkos drėgmė	45 % ~ 75 %
Atmosferos slėgis	86 kPa ~ 106 kPa
Energijos suvartojimas	200 W
Matmenys	450 × 222 × 550 mm
Svoris	30 kg
Veikimo būsenos indikatorius	Priekinio skydelio šviesos diodai
