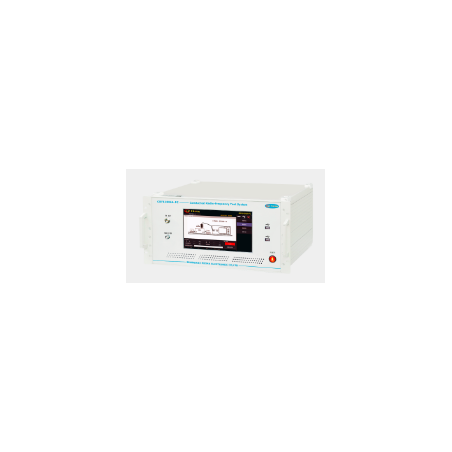

CRF61006A-PC Генератор тесту на кондуктивну чутливість (CS).

CRF61006A-PC — комплексна тестова система, розроблена для перевірки стійкості до провідних і випромінюваних радіочастотних перешкод. Завдяки різноманітним модульним конфігураціям пристрій відповідає вимогам стандарту IEC61000-4-6 (Електромагнітна сумісність – Частина 4: Тестування та методи вимірювання – Частина 6: Випробування на стійкість до кондуктивних перешкод, спричинених високочастотними електромагнітними полями). Ця система дозволяє оцінити надійність і стабільність електронного обладнання в середовищі, що піддається впливу провідних перешкод. Він допомагає виявити стійкість пристрою до зовнішніх джерел перешкод (таких як лінії електропередач, кабелі зв’язку тощо) і надає дані та результати для проектування та проектування.

Характеристики CRF61006A-PC:

• Регульований повний частотний діапазон 150 кГц – 230 МГц
• Китайська та англійська мови, які можна перемикати
• Вбудований промисловий комп’ютер – дозволяє пряме підключення до принтера, миші, клавіатури та флеш-накопичувача USB
• Чудова якість збірки, довговічність і надійність
• Максимальний рівень вихідного сигналу до 30 В (149,5 дБмкВ); Під час розгортки частоти можливе сканування рівня сигналу.

Відповідність стандартам:

• GB/T17626.6
• IEC61000-4-6

Параметри:

Параметр	Значення
Вихідна напруга	1 ~ 30 В (метод CDN) 1 ~ 18 В (метод електромагнітного затискача)
Тестові рівні	1 В, 3 В, 10 В, X (спеціальний)
Вихідний опір	50 Ом
КСВ (коефіцієнт стоячої хвилі)	≤1.2
Діапазон частот	9 кГц ~ 3 ГГц
Покроковий режим	Лінійний крок (0,1 ~ 100 МГц) Пропорційний крок (0,2 ~ 10%)
Час очікування	0,5 с ~ 60 с
Потужність	-60 дБм ~ 10 дБм
Немодульований сигнал	Безперервна хвиля з постійною амплітудою
Режими модуляції	Амплітудна модуляція: частота 1 Гц ~ 100 кГц, глибина 1 ~ 100% Імпульсна модуляція: частота 1 Гц ~ 100 кГц, робочий цикл 1 ~ 100%
Вхідна потужність	-25 дБм ~ +20 дБм
Максимальна вихідна потужність	+49 дБм / 80 Вт
Гармонійне спотворення	≤30 дБн / <15 дБн
Інтерфейс виводу	Тип N (гніздо гніздо)
Дисплей	10,1 дюйма
Джерело живлення	220 В змінного струму ±10%, 50/60 Гц
Температура навколишнього середовища	5°C ~ 35°C
Вологість навколишнього середовища	45% ~ 75%
Атмосферний тиск	86 кПа ~ 106 кПа
Енергоспоживання	200 Вт
Розміри	450 × 222 × 550 мм
Вага	30 кг
Індикатор стану операції	Світлодіоди на передній панелі
