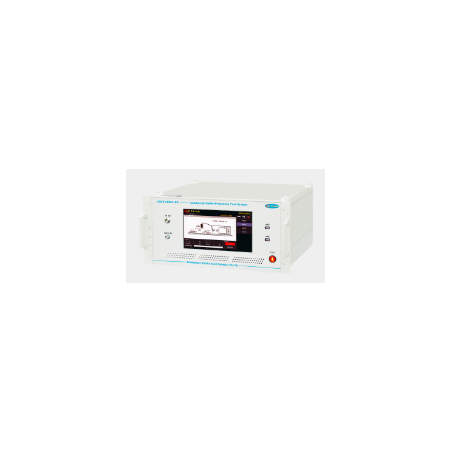

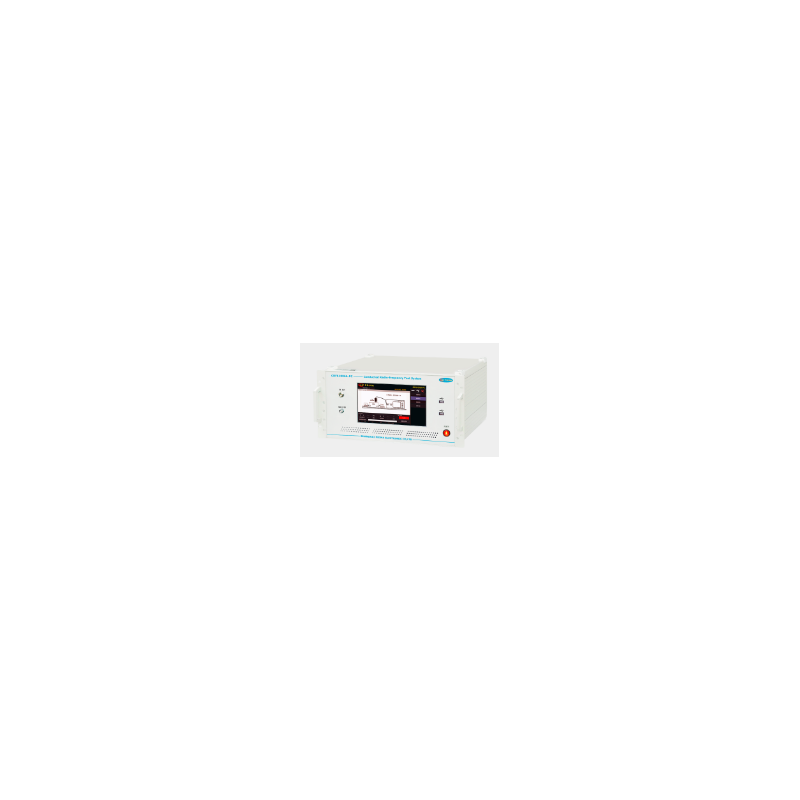

CRF61006A-PC Kondukovaný generátor testu susceptibility (CS).

CRF61006A-PC je komplexní testovací systém navržený pro testování odolnosti vůči řízenému a vyzařovanému RF rušení. Zařízení svými různými modulárními konfiguracemi splňuje požadavky normy IEC61000-4-6 (Elektromagnetická kompatibilita – Část 4: Zkušební a měřicí techniky – Část 6: Zkouška odolnosti proti rušení vedením způsobenému vysokofrekvenčními elektromagnetickými poli). Tento systém umožňuje posouzení spolehlivosti a stability elektronických zařízení v prostředí vystaveném rušení vedením. Pomáhá detekovat odolnost zařízení vůči externím zdrojům rušení (jako jsou elektrické vedení, komunikační kabely atd.) a poskytuje data a výsledky pro účely návrhu a inženýrství.

Vlastnosti počítače CRF61006A:

• Nastavitelný plný frekvenční rozsah 150 kHz – 230 MHz
• Přepínatelné čínské a anglické jazyky
• Vestavěný průmyslový počítač – umožňuje přímé připojení k tiskárně, myši, klávesnici a USB flash disku
• Vynikající kvalita sestavení, odolnost a spolehlivost
• Maximální úroveň výstupního signálu až 30 V (149,5 dBµV); Skenování úrovně signálu je možné během frekvenčního rozmítání.

Standardní soulad:

• GB/T17626.6
• IEC61000-4-6

Parametry:

Parametr	Hodnota
Napěťový výstup	1 ~ 30 Vrms (metoda CDN) 1 ~ 18 Vrms (metoda elektromagnetické svorky)
Úrovně testu	1V, 3V, 10V, X (vlastní)
Výstupní impedance	50Ω
VSWR (poměr stojatých vln)	≤1.2
Rozsah frekvence	9 kHz ~ 3 GHz
Krokový režim	Lineární krok (0,1 ~ 100 MHz) Proporcionální krok (0,2 ~ 10%)
Doba prodlevy	0,5 s ~ 60 s
Výkon	-60dBm ~ 10dBm
Nemodulovaný signál	Souvislá vlna s konstantní amplitudou
Režimy modulace	amplitudová modulace: frekvence 1 Hz ~ 100 kHz, hloubka 1 ~ 100 % Pulzní modulace: frekvence 1 Hz ~ 100 kHz, pracovní cyklus 1 ~ 100 %
Příkon	-25dBm ~ +20dBm
Maximální výstupní výkon	+49dBm / 80W
Harmonické zkreslení	≤30 dBc / <15 dBc
Výstupní rozhraní	Typ N (zásuvka)
Zobrazení	10,1 palce
Napájení	AC 220V ±10%, 50/60Hz
Okolní teplota	5 °C ~ 35 °C
Okolní vlhkost	45 % ~ 75 %
Atmosférický tlak	86 kPa ~ 106 kPa
Spotřeba energie	200 W
Rozměry	450 × 222 &krát; 550 mm
Hmotnost	30 kg
Indikátor stavu provozu	Diody LED na předním panelu
