Производител: ZIEHL

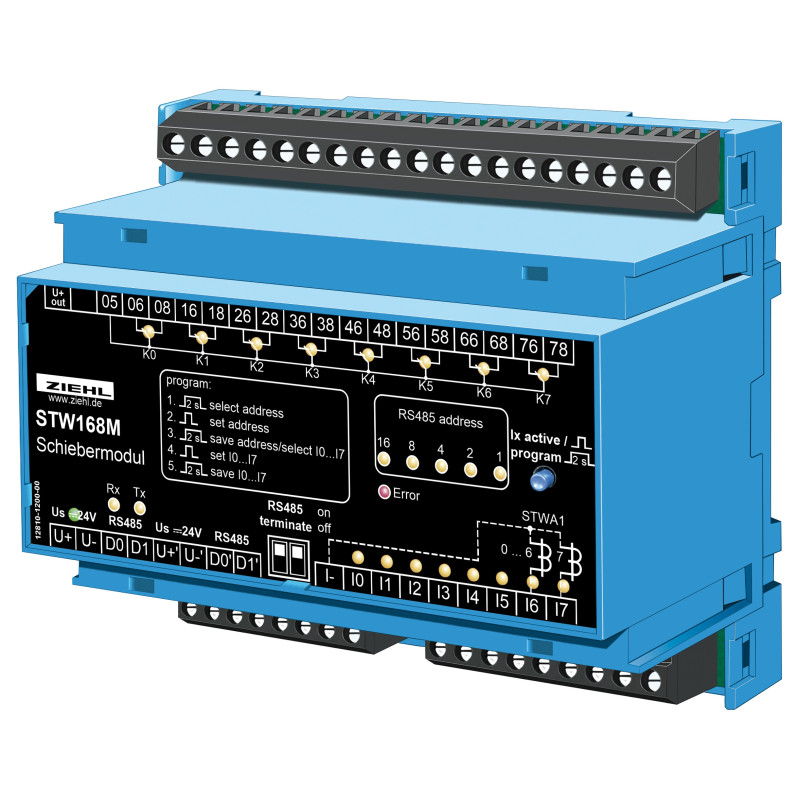

STW168M - Плъзгащ модул - S225544

  • S225544
  • Вид продукт Мотор IP00, електроника IP20 / в зависимост от монтажа и позицията
  • Изпълнение Мотор IP24 HP
  • Сертификат IP 30 (IP 44, със скоба и капак)

Бус модул за управление на плъзгачи в аспирационни системи

STW168M и STW161M модули за щори управляват до 8 жалузи в аспирационни системи във връзка с блок за управление STW164IP. До 4 модула STW168M могат да се комбинират с един блок за управление STW164IP. Те просто се монтират до STW164IP в контролния шкаф. Като алтернатива те могат да бъдат поставени близо до шибърите. В този случай модулът трябва да бъде свързан само с един шинен кабел. Вече не са необходими дългите захранващи линии към плъзгачите от контролния шкаф. В същото време е възможно да се използват единични модули STW161M в същата система (плъзгачи на STW161M само DC 24 V).

Функция и свойства

  • Модул за свързване на до 8 плъзгача
  • Извежда безпотенциални превключващи контакти за 24 или 230 V
  • Входове за откриване на работното състояние на машините (включено/изключено), праг на реакция 0,5...9,9 A регулируем на STW164IP
  • Управление чрез STW164IP (макс. 4 x STW168M могат да бъдат свързани)
  • Бус адрес 0...31 регулируемо
  • Управляващо напрежение DC 24 V (чрез 4-полюсен шинен кабел)
  • Светодиоди за входни и изходни състояния
  • Свързване чрез винтови клеми
  • Монтаж Монтаж на разпределително табло на релса EN60715
  • Размери Ш x В x Д: (без винтови връзки) 94 x 130 x 57 mm
  • Аксесоари: ER6 монтажна рамка за монтаж на панел
