Výrobce: ZIEHL

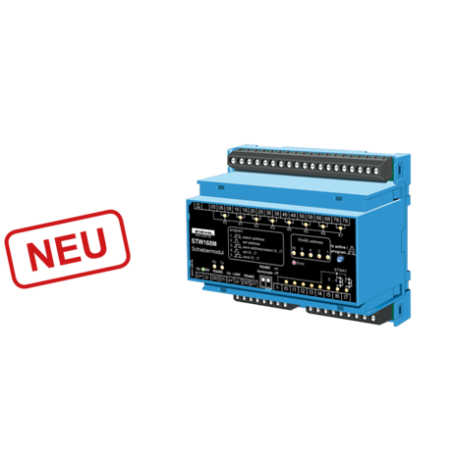

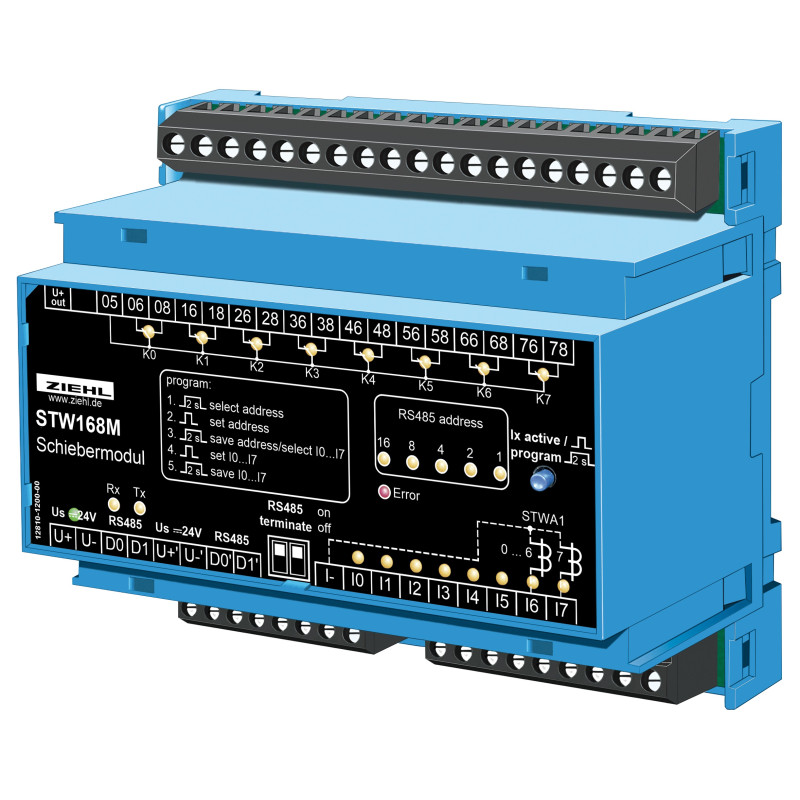

STW168M - Posuvný modul - S225544

  • S225544
  • Typ produktu Motor IP00, elektronika IP20 / v závislosti na montáži a poloze
  • Provedení Motor IP24 HP
  • Osvědčení IP 30 (IP 44, s držákem a krytem)

Sběrnicový modul pro ovládání šoupátek v odsávacích systémech

Moduly uzávěrů STW168M a STW161M ovládají až 8 uzávěrů v odsávacích systémech ve spojení s řídicí jednotkou STW164IP. S jednou řídicí jednotkou STW164IP lze kombinovat až 4 jednotky STW168M. Jednoduše se namontují vedle STW164IP v rozvaděči. Alternativně mohou být umístěny v blízkosti šoupátek. V tomto případě stačí modul připojit pouze jedním kabelem sběrnice. Již nejsou potřeba dlouhé přívodní vedení k šoupátkům z rozvaděče. Zároveň je možné ve stejném systému použít jednotlivé moduly STW161M (slidery na STW161M pouze DC 24 V).

Funkce a vlastnosti

  • Modul pro připojení až 8 posuvných přepínačů
  • 24 bezpotenciálových kontaktů nebo 3 výstupů V
  • Vstupy pro zjišťování provozního stavu strojů (zapnuto/vypnuto), práh odezvy 0,5...9,9 A nastavitelný na STW164IP
  • Řízení přes STW164IP (lze připojit max. 4 x STW168M)
  • Nastavitelná adresa sběrnice 2br/...31 přes napětí sběrnice 24/><31 4pólový sběrnicový kabel)
  • LED diody pro stavy vstupů a výstupů
  • Připojení pomocí šroubových svorek
  • Montáž Instalace rozvaděče na DIN lištu EN60715
  • Rozměry Š x V x H: (bez 4 x 57 199) mm
  • Příslušenství: montážní rám ER6 pro montáž na panel
