Hersteller: ZIEHL

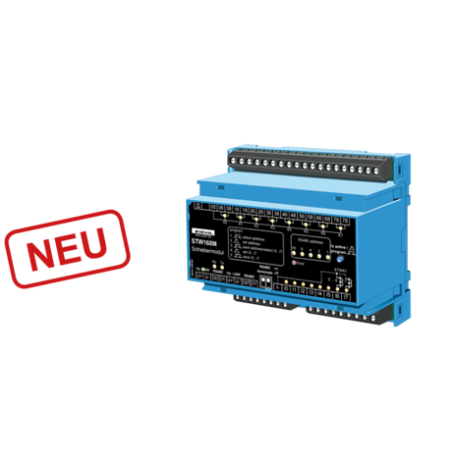

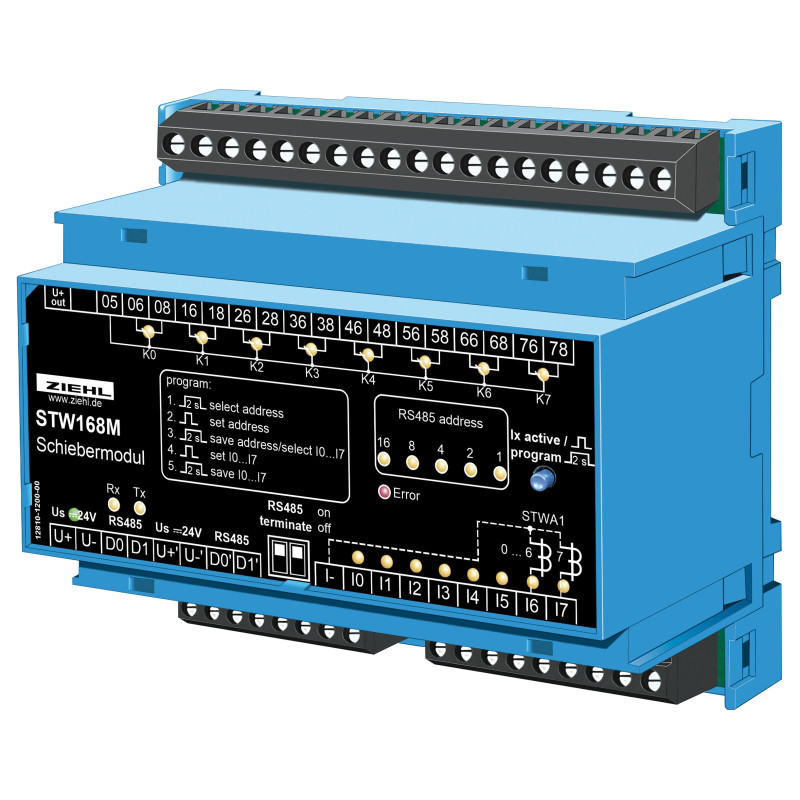

STW168M - Slider-Modul - S225544

  • S225544
  • Produkttyp Motor IP00, Elektronik IP20 / je nach Montage und Lage
  • Ausführung IP24 PS-Motor
  • Zertifikat IP 30 (IP 44, mit Halterung und Abdeckung)

Busmodul zur Steuerung von Schiebern in Absauganlagen

Die Jalousiemodule STW168M und STW161M steuern in Verbindung mit einer STW164IP-Steuerung bis zu 8 Jalousien in Absauganlagen. Bis zu 4 STW168M können mit einer STW164IP-Steuerung kombiniert werden. Sie werden einfach neben der STW164IP im Schaltschrank montiert. Alternativ können sie in der Nähe der Schieber platziert werden. In diesem Fall muss das Modul nur mit einem Buskabel angeschlossen werden. Die langen Zuleitungen vom Schaltschrank zu den Schiebern entfallen. Gleichzeitig ist die Verwendung einzelner Module STW161M im gleichen System möglich (Schieber am STW161M nur DC 24 V).

Funktion und Eigenschaften

  • Modul zum Anschluss von bis zu 8 Schiebern
  • Ausgänge: potentialfreie Wechslerkontakte für 24 oder 230 V
  • Eingänge zur Erfassung des Betriebszustandes der Maschinen (Ein/Aus), Ansprechschwelle 0,5...9,9 A einstellbar am STW164IP
  • Ansteuerung über STW164IP (max. 4 x STW168M anschließbar)
  • Busadresse 0...31 einstellbar
  • Steuerspannung DC 24 V (über 4-poliges Buskabel)
  • LEDs für Ein- und Ausgang Zustände
  • Anschlüsse über Schraubklemmen
  • Montage: Verteilereinbau auf Hutschiene EN60715
  • Abmessungen B x H x T: (ohne Schraubanschlüsse) 94 x 130 x 57 mm
  • Zubehör: ER6-Montagerahmen für Schalttafeleinbau
