Производитель: ZIEHL

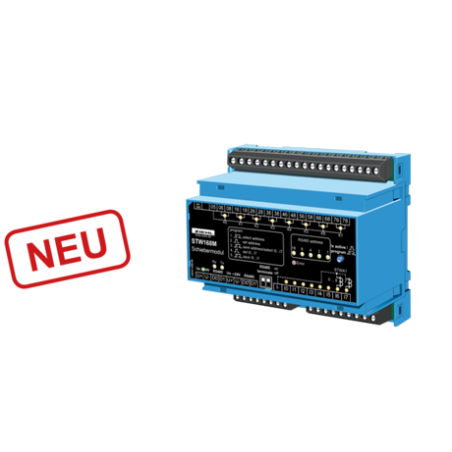

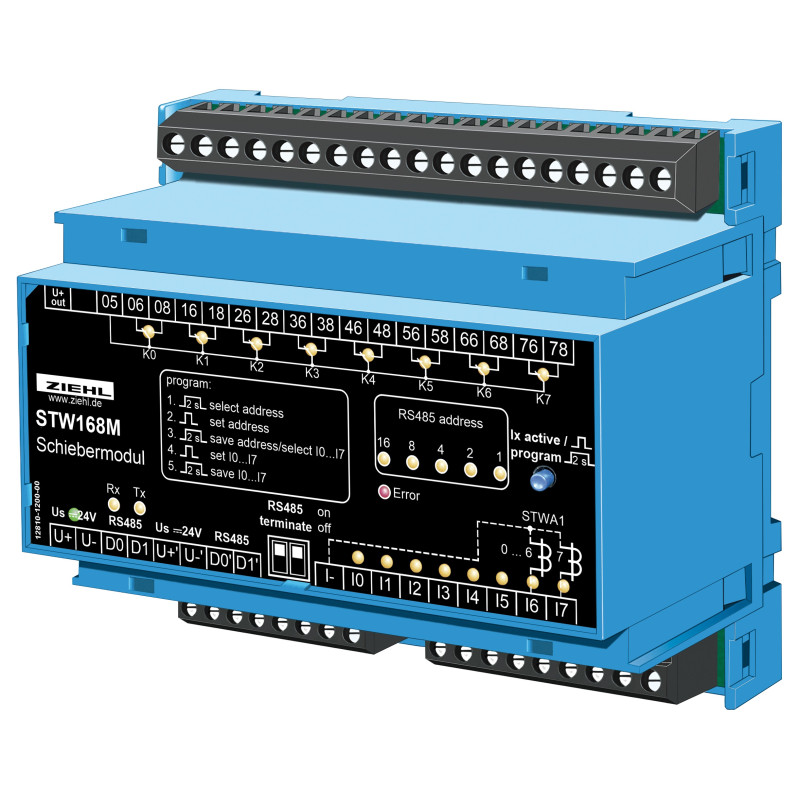

STW168M - Модуль слайдера - S225544

  • S225544
  • Тип продукта Двигатель IP00, электроника IP20 / в зависимости от монтажа и положения
  • Исполнение Двигатель IP24 л.с.
  • Сертификат IP 30 (IP 44, с кронштейном и крышкой)

Шинный модуль для управления шиберными заслонками в системах вытяжки

Модули управления жалюзи STW168M и STW161M совместно с блоком управления STW164IP управляют до 8 жалюзи в системах вытяжки. С одним блоком управления STW164IP можно объединить до 4 блоков STW168M. Они просто монтируются рядом с STW164IP в шкафу управления. В качестве альтернативы их можно разместить рядом с шиберными заслонками. В этом случае модуль достаточно подключить одним шинным кабелем. Длинные линии питания шиберных заслонок от шкафа управления больше не требуются. В то же время, возможно использование отдельных модулей STW161M в одной системе (ползунки на STW161M только DC 24 В).

Функция и свойства

  • Модуль для подключения до 8 ползунков
  • Выходы беспотенциальные переключающие контакты на 24 или 230 В
  • Входы для определения рабочего состояния машин (вкл./выкл.), порог срабатывания 0,5...9,9 А, регулируемый на STW164IP
  • Управление через STW164IP (можно подключить макс. 4 x STW168M)
  • Адрес шины 0...31, регулируемый
  • Напряжение управления DC 24 В (через 4-полюсную шину (кабель)
  • Светодиоды состояния входов и выходов
  • Подключение через винтовые клеммы
  • Монтаж: установка распределительного щита на DIN-рейку EN60715
  • Размеры (Ш x В x Г): (без винтовых соединений) 94 x 130 x 57 мм
  • Аксессуары: монтажная рама ER6 для монтажа на панель
