Producent: ZIEHL

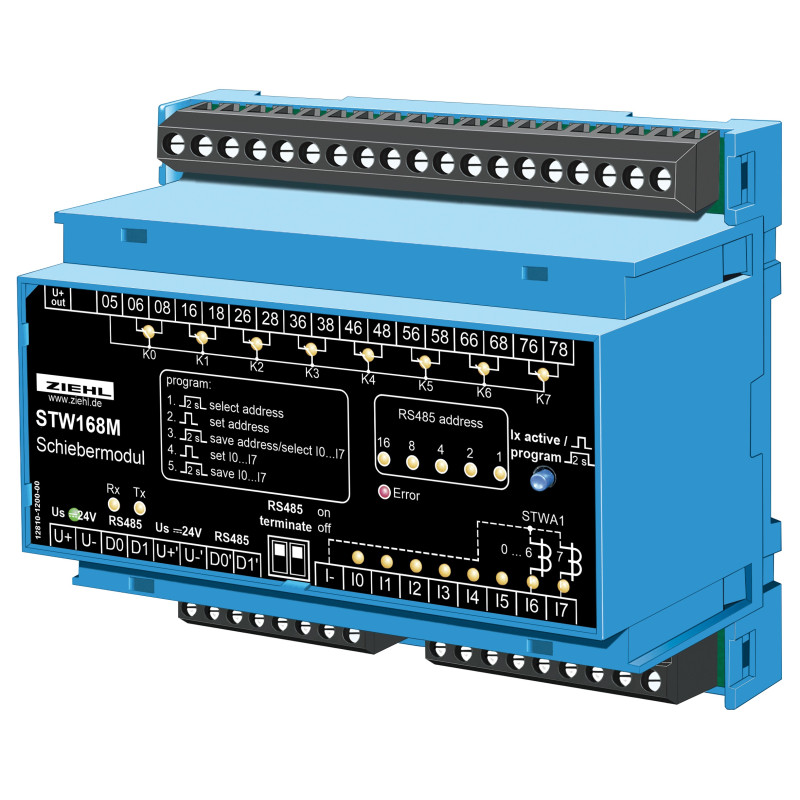

STW168M - Moduł magistrali do sterowania suwnicami - S225544

  • S225544
  • Typ produktu Przekaźniki przełączające i sterowanie
  • Wykonanie Montaż panelowy, Montaż w szafie rozdzielczej, Montaż w skrzynce bezpieczników
  • Certyfikat EU / UKCA-Deklaracja Zgodności

Moduł magistrali do sterowania zasuwami w systemach wyciągowych

Moduły rolet STW168M i STW161M sterują maksymalnie 8 roletami w systemach wyciągowych w połączeniu z jednostką sterującą STW164IP. Z jedną jednostką sterującą STW164IP można połączyć maksymalnie 4 jednostki STW168M. Są one po prostu montowane obok STW164IP w szafie sterowniczej. Alternatywnie można je umieścić w pobliżu zaworów suwakowych. W takim przypadku moduł wystarczy podłączyć jednym kablem magistrali. Długie przewody zasilające zasuwami z szafy sterowniczej nie są już potrzebne. Jednocześnie możliwe jest stosowanie pojedynczych modułów STW161M w tym samym systemie (suwaki na STW161M tylko DC 24 V).

Funkcja i właściwości

  • Moduł umożliwiający podłączenie do 8 suwaków
  • Wyjścia: bezpotencjałowe styki przełączne na 24 lub 230 V
  • Wejścia do wykrywania stanu pracy maszyn (wł./wył.), próg reakcji 0,5–9,9 A regulowany na STW164IP
  • Sterowanie za pomocą STW164IP (można podłączyć maks. 4 x STW168M)
  • Adres magistrali 0–31 regulowany
  • Napięcie sterujące: DC 24 V (poprzez 4-biegunowy przewód magistrali)
  • Diody LED do wejścia i stany wyjściowe
  • Podłączenia za pomocą zacisków śrubowych
  • Montaż Instalacja rozdzielnicy na szynie DIN EN60715
  • Wymiary szer. x wys. x gł.: (bez połączeń śrubowych) 94 x 130 x 57 mm
  • Akcesoria: Rama montażowa ER6 do montażu panelowego
