Fabricant: ZIEHL

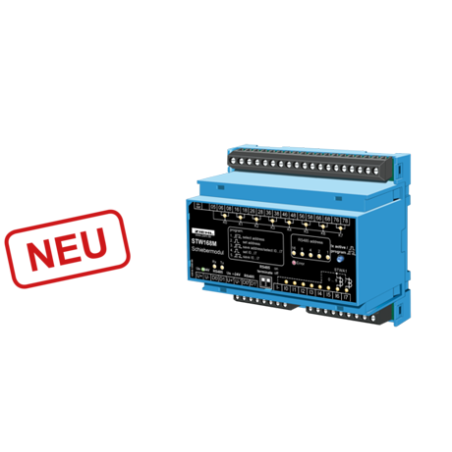

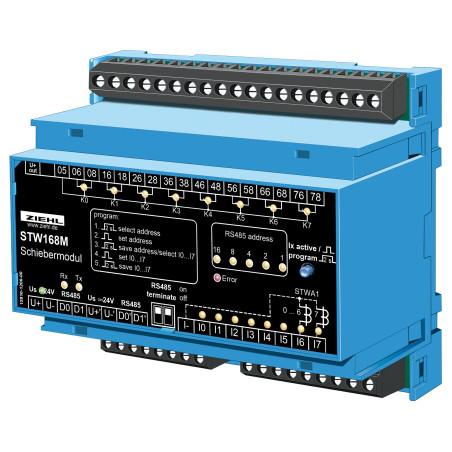

STW168M - Module coulissant - S225544

  • S225544
  • Type de produit Moteur IP00, électronique IP20 / selon montage et position
  • Exécution Moteur IP24 HP
  • Certificat IP 30 (IP 44, avec support et couvercle)

Module bus pour la commande des vannes coulissantes dans les systèmes d'extraction

Les modules de volets STW168M et STW161M, associés à une unité de commande STW164IP, commandent jusqu'à 8 volets dans les systèmes d'extraction. Il est possible de combiner jusqu'à 4 unités STW168M avec une unité de commande STW164IP. Elles se montent simplement à côté de la STW164IP dans l'armoire de commande. Elles peuvent également être placées à proximité des vannes coulissantes. Dans ce cas, le module ne nécessite qu'un seul câble bus. Les longues conduites d'alimentation des vannes coulissantes depuis l'armoire de commande sont ainsi supprimées. Il est également possible d'utiliser des modules STW161M individuels dans le même système (curseurs sur STW161M uniquement DC 24 V).

Fonctionnement et propriétés

  • Module permettant de connecter jusqu'à 8 curseurs
  • Sorties : contacts inverseurs libres de potentiel pour 24 ou 230 V
  • Entrées pour la détection de l'état de fonctionnement des machines (marche/arrêt), seuil de réponse réglable de 0,5 à 9,9 A sur le STW164IP
  • Commande via STW164IP (max. 4 STW168M connectables)
  • Adresse bus réglable de 0 à 31
  • Tension de commande DC 24 V (via câble bus 4 pôles)
  • LED d'entrée et de sortie États
  • Connexions par bornes à vis
  • Montage : Montage sur tableau électrique sur rail DIN EN60715
  • Dimensions L x H x P : (sans visseries) 94 x 130 x 57 mm
  • Accessoires : Cadre de montage ER6 pour montage sur panneau
