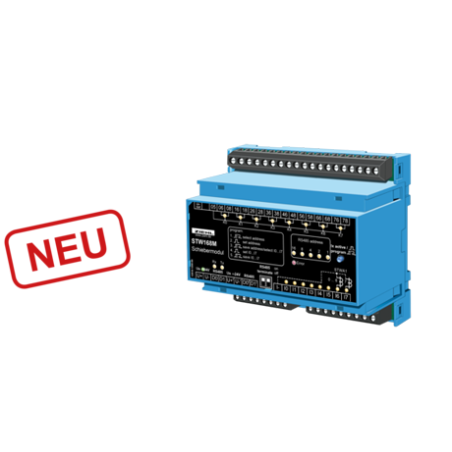

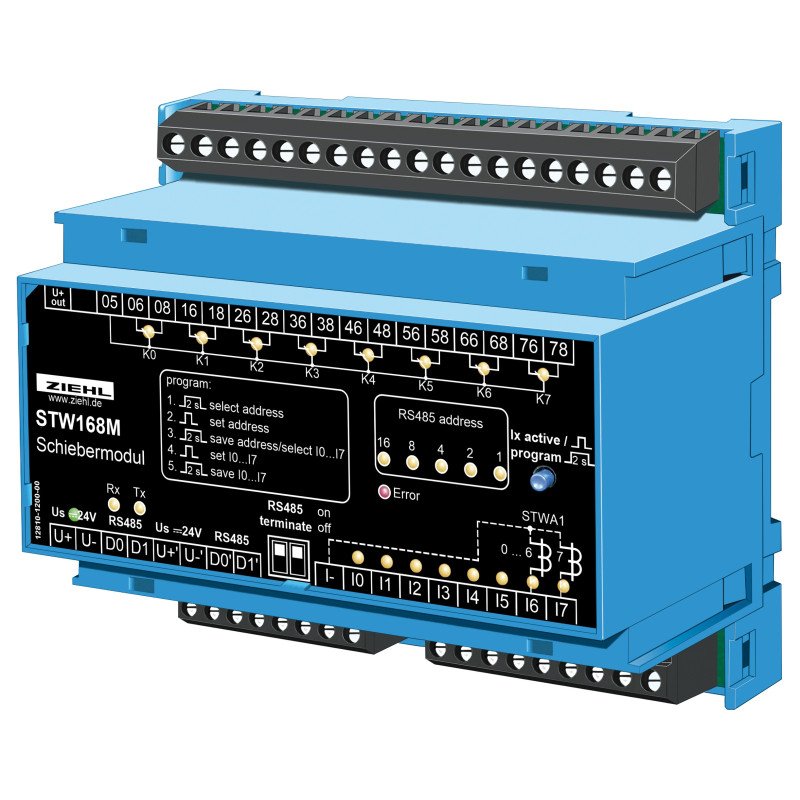

STW168M - Módulo deslizante - S225544

Módulo de bus para el control de correderas en sistemas de extracción. Los módulos de persianas STW168M y STW161M controlan hasta 8 persianas en sistemas de extracción junto con una unidad de control STW164IP. Se pueden combinar hasta 4 unidades STW168M con una unidad de control STW164IP. Se montan fácilmente junto a la STW164IP en el armario de control. También se pueden colocar cerca de las válvulas de corredera. En este caso, el módulo solo necesita conectarse con un cable de bus. Ya no se requieren las largas líneas de alimentación a las correderas desde el armario de control. Al mismo tiempo, es posible utilizar módulos individuales STW161M en el mismo sistema (los deslizadores del STW161M solo tienen 24 V CC).

Función y propiedades

• Módulo para conectar hasta 8 deslizadores

• Salidas: contactos de conmutación sin potencial para 24 o 230 V

• Entradas para detectar el estado operativo de las máquinas (encendido/apagado), umbral de respuesta ajustable de 0,5 a 9,9 A en el STW164IP

• Control mediante STW164IP (máximo de 4 STW168M)

• Dirección de bus ajustable de 0 a 31

• Tensión de control: 24 V CC (a través de un cable de bus de 4 polos)

• LED de entrada y salida Estados

• Conexiones mediante terminales de tornillo

• Montaje: Instalación en cuadro de distribución sobre carril DIN EN60715

• Dimensiones (An. x Al. x Pr.): (sin conexiones de tornillo) 94 x 130 x 57 mm

• Accesorios: Marco de montaje ER6 para montaje en panel
