Производител: EMC Prima

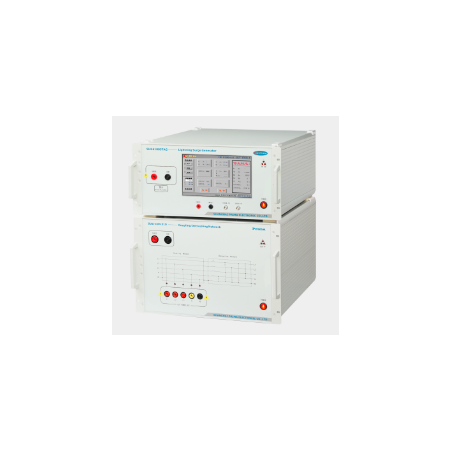

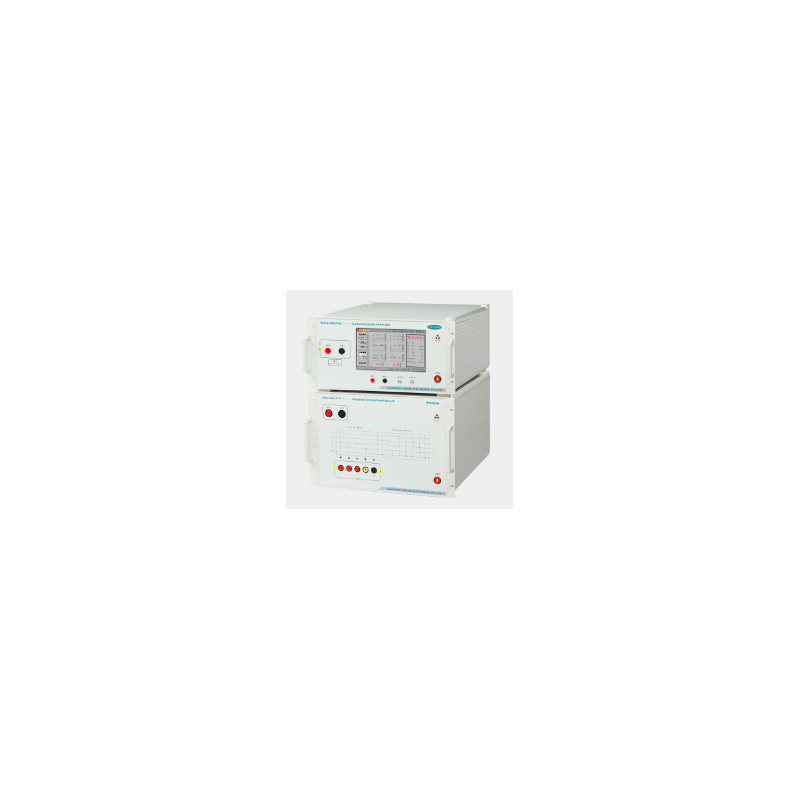

Симулатор на мълния SUG61005TAG

  • SUG61005TAG

SUG61005TAG е усъвършенстван генератор на пренапрежение, проектиран да отговаря на изискванията за електромагнитна съвместимост (EMC) за тестване за устойчивост на пренапрежение (SUG). Основната му цел е да оцени работата на електропроводите и вътрешните връзки в електрически и електронни устройства, когато са изложени на преходни смущения с висока енергия, както от превключващи вериги, така и от естествени светкавици.

Характеристики на SUG61005TAG:

  • Многоканално тестване: Позволява едновременно тестване на множество пътища, повишавайки ефективността на работата.
  • Безплатно превключване на положителен и отрицателен поляритет: Осигурява гъвкавост в конфигурацията на теста.
  • Превключване на езиковия режим с един бутон (китайски/английски): Улеснява работата за потребители в различни региони.
  • Вградени параметри, съответстващи на международните стандарти: Гарантира съответствие с международно признатите стандарти за тестване.
  • Високо качество на изработка, издръжливост: Здравата конструкция гарантира дълготрайна и надеждна работа.
  • Максимално тестово напрежение: 7000V: Позволява тестване на широк набор от устройства.
  • 10,1-инчов цветен сензорен екран: Интуитивен потребителски интерфейс за лесна навигация и конфигуриране.
  • Вградено измерване на температурата, влажността, времето и напрежението в реално време: Предоставя изчерпателни данни за условията на изпитване и експеримента.
  • Възможност за задаване на фазовия ъгъл в асинхронен или 0~360° режим: Позволява прецизен контрол върху времето на импулса.
  • Автоматично превключване на режима на тест за пренапрежение: Оптимизира и ускорява процеса на тестване.
  • Вграден RJ45 интерфейс, опционално дистанционно управление: Предлага интеграция със системи за автоматизация и дистанционно управление. управление.
  • Вградената диференциална сонда за високо напрежение и токов трансформатор позволяват измерване на формата на вълната: Осигурява точно наблюдение и анализ на генерираните импулси.

Съответствие със стандартите:

Устройството SUG61005TAG отговаря на следните ключови стандарти, потвърждавайки неговата надеждност и прецизност при EMC тестване:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Параметри:

Параметър Стойност
Модел на устройството SUG61005TAG
Отворена верига по напрежение 200V ~ 7500V ±10%
Разделителна способност по напрежение 1 V
Време на нарастване (L-L) 1,2 µs ±30%
Продължителност на импулса (L-L) 50 µs ±20%
Ток на късо съединение (L-PE) 100A ~ 3750A ±10%
Време на нарастване (L-PE) 8 µs ±20%
Продължителност на импулса (L-PE) 20 µs ±20%
Поляритет на изхода +, –, +/–, –/+
Изходен импеданс 2 Ω
Пренапрежение на напрежението (регулируемо) 0 ~ 7000V
Интервал на пренапрежение 5 s ~ 9999 s
Брой пренапрежения 1 c ~ 60000 c
Режим на задействане Ръчно, външно, интервал
Фазова синхронизация 0° ~ 359°; (50 Hz или 60 Hz) (синхронна/асинхронна синхронизация)
CDN (мрежа за свързване/разединяване) Външен CDN
Свързване Трифазен, петжилен
Разединяващ товар UAC MAX 380V/16A, UDC MAX 220V/16A
Свързващ кондензатор 9μF (L-PE), 18μF (L-L)
Свързващ резистор 12μF, 2μF
Остатъчно напрежение в края на тестовата проба Не повече от 15% от импулсното напрежение или два пъти номиналното напрежение на свързващата/разединителната мрежа
