Производитель: EMC Prima

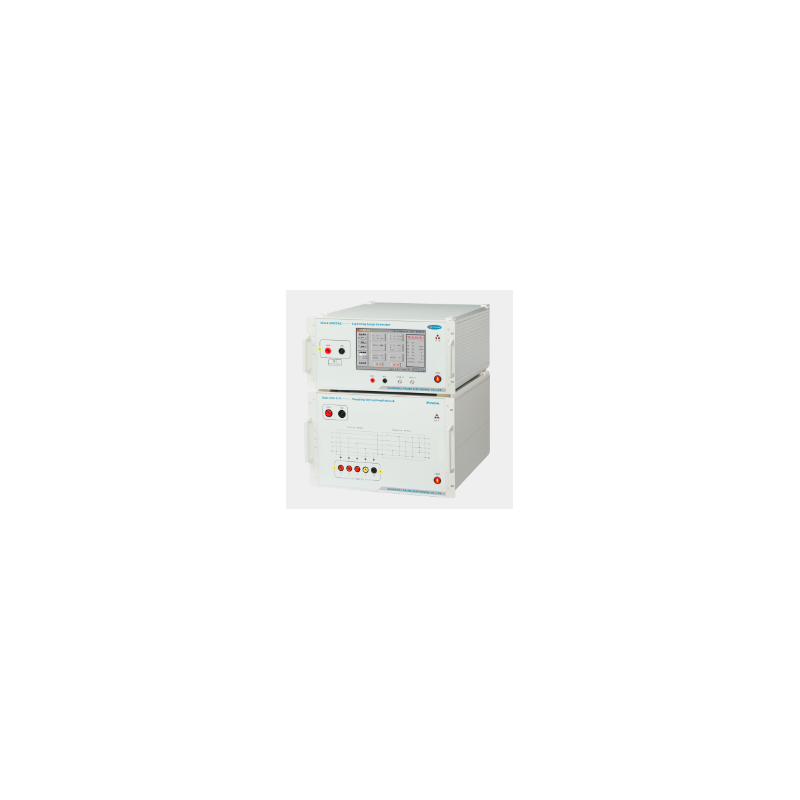

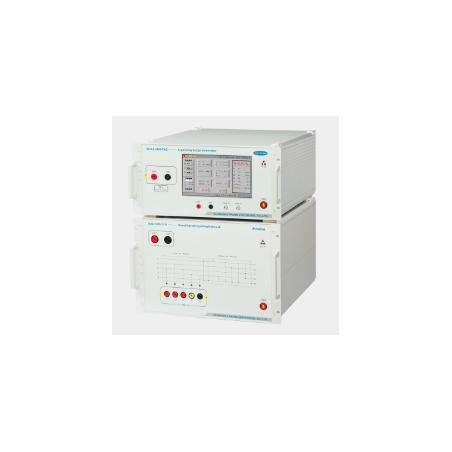

Симулятор грозового перенапряжения SUG61005TAG

  • SUG61005TAG

SUG61005TAG — это усовершенствованный генератор импульсных перенапряжений, разработанный с учетом требований электромагнитной совместимости (ЭМС) для испытаний на устойчивость к импульсным перенапряжениям (SUG). Его основное назначение — оценка работоспособности линий электропередачи и внутренних соединений электрических и электронных устройств при воздействии мощных переходных помех, как от коммутационных цепей, так и от естественных ударов молнии.

Характеристики SUG61005TAG:

  • Многоканальное тестирование: позволяет одновременно тестировать несколько каналов, повышая эффективность работы.
  • Свободное переключение положительной и отрицательной полярности: обеспечивает гибкость настройки тестирования.
  • Переключение языкового режима (китайский/английский) одной кнопкой: упрощает работу пользователей из разных регионов.
  • Встроенные параметры, соответствующие международным стандартам: гарантирует соответствие международным стандартам испытаний.
  • Высокое качество сборки и долговечность: прочная конструкция обеспечивает долговечность и надежность. Эксплуатация.
  • Максимальное испытательное напряжение: 7000 В: Позволяет проводить испытания широкого спектра устройств.
  • Цветной сенсорный экран 10,1 дюйма: Интуитивно понятный пользовательский интерфейс для легкой навигации и настройки.
  • Встроенная функция измерения температуры, влажности, времени и напряжения в режиме реального времени: Предоставляет исчерпывающие данные об условиях испытаний и ходе эксперимента.
  • Возможность установки фазового угла в асинхронном режиме или в диапазоне 0–360°: Позволяет точно контролировать синхронизацию импульсов.
  • Автоматическое переключение режима испытания на перенапряжение: Оптимизирует и ускоряет процесс испытаний.
  • Встроенный интерфейс RJ45, опциональное дистанционное управление: Обеспечивает интеграцию с системами автоматизации и дистанционное управление. Управление.
  • Встроенный высоковольтный дифференциальный пробник и трансформатор тока позволяют измерять форму сигнала: Он обеспечивает точный мониторинг и анализ генерируемых импульсов.

Соответствие стандартам:

Устройство SUG61005TAG соответствует следующим ключевым стандартам, подтверждающим его надежность и точность при испытаниях на ЭМС:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Параметры:

Параметр Значение
Модель устройства SUG61005TAG
Напряжение разомкнутой цепи 200 В ~ 7500 В ±10%
Разрешение напряжения 1 В
Время нарастания (L-L) 1,2 мкс ±30%
Длительность импульса (L-L) 50 мкс ±20%
Ток короткого замыкания (L-PE) 100 А ~ 3750 А ±10%
Время нарастания (L-PE) 8 мкс ±20%
Длительность импульса (L-PE) 20 мкс ±20%
Полярность выхода +, –, +/–, –/+
Выходное сопротивление 2 Ом
Выброс напряжения (регулируемый) 0 ~ 7000 В
Интервал между выбросами 5 с ~ 9999 с
Количество выбросов 1 с ~ 60000 c
Режим запуска Ручной, внешний, интервальный
Фазовая синхронизация 0° ~ 359° (50 Гц или 60 Гц) (синхронная/асинхронная синхронизация)
Сеть связи/развязки (CDN) Внешняя CDN
Связь Трехфазная, пятипроводная
Развязывающая нагрузка UAC MAX 380 В/16 А, UDC MAX 220 В/16 А
Связь Конденсатор 9 мкФ (L-PE), 18 мкФ (L-L)
Соединительный резистор 12 мкФ, 2 мкФ
Остаточное напряжение на конце испытуемого образца Не более 15% импульсного напряжения или удвоенного номинального напряжения цепи связи/развязки
