Fabricant: EMC Prima

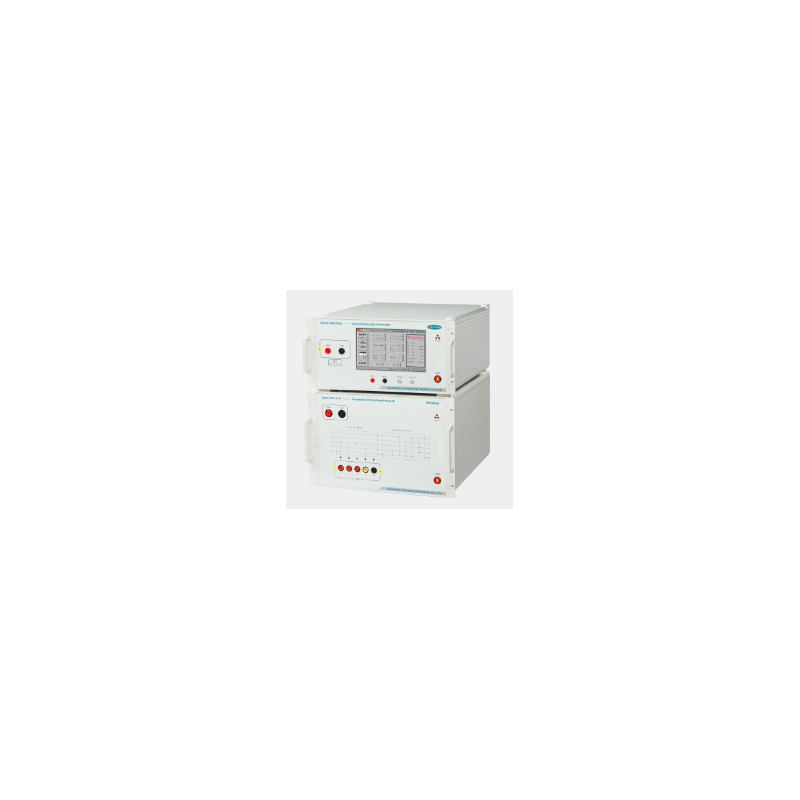

Simulateur de surtension de foudre SUG61005TAG

  • SUG61005TAG

SUG61005TAG est un générateur de surtension avancé conçu pour répondre aux exigences de compatibilité électromagnétique (CEM) pour les tests d'immunité aux surtensions (SUG). Son objectif principal est d'évaluer les performances des lignes électriques et des connexions internes des appareils électriques et électroniques exposés à des interférences transitoires à haute énergie, provenant de circuits de commutation et de la foudre naturelle.

Caractéristiques du SUG61005TAG :

  • Test multicanal : Permet de tester simultanément plusieurs voies, augmentant ainsi l'efficacité du travail.
  • Commutation libre de la polarité positive et négative : Offre une flexibilité dans la configuration des tests.
  • Changement de langue par simple pression d'un bouton (chinois/anglais) : Facilite l'utilisation pour les utilisateurs de différentes régions.
  • Paramètres intégrés conformes aux normes internationales : Garantit la conformité aux normes de test internationalement reconnues.
  • Haute qualité de fabrication, durabilité : Sa construction robuste garantit un fonctionnement fiable et durable.
  • Tension d'essai maximale : 7 000 V : Permet de tester une large gamme d'appareils.
  • Écran tactile couleur de 10,1 pouces : Interface utilisateur intuitive pour une navigation et une configuration faciles.
  • Mesure intégrée de la température, de l'humidité, du temps et de la tension en temps réel : Fournit des données complètes sur les conditions de test et l'expérience.
  • Possibilité de régler l'angle de phase en mode asynchrone ou 0~360° : Permet un contrôle précis de la synchronisation des impulsions.
  • Commutation automatique du mode de test de surtension : Optimise et accélère le processus de test.
  • Interface RJ45 intégrée, télécommande en option : Permet l'intégration aux systèmes d'automatisation et la télécommande. Gestion.
  • La sonde différentielle haute tension et le transformateur de courant intégrés permettent la mesure de la forme d'onde : Elle assure une surveillance et une analyse précises des impulsions générées.

Conformité aux normes :

Le dispositif SUG61005TAG est conforme aux normes clés suivantes, confirmant sa fiabilité et sa précision lors des tests CEM :

  • CEI/EN 60664
  • GB/T 17626.5 / CEI 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • CEI/EN 61643-1
  • ITU K44
  • ITU K45

Paramètres :

Paramètre Valeur
Modèle de l'appareil SUG61005TAG
Tension en circuit ouvert 200 V ~ 7 500 V ± 10 %
Résolution de tension 1 V
Temps de montée (L-L) 1,2 µs ± 30 %
Durée d'impulsion (L-L) 50 µs ± 20 %
Courant de court-circuit (L-PE) 100 A ~ 3750 A ± 10 %
Temps de montée (L-PE) 8 µs ± 20 %
Durée d'impulsion (L-PE) 20 µs ± 20 %
Polarité de sortie +, –, +/–, –/+
Impédance de sortie 2 Ω
Surtension (réglable) 0 ~ 7000 V
Intervalle entre les surtensions 5 s ~ 9999 s
Nombre de surtensions 1 c ~ 60000 c
Mode de déclenchement Manuel, externe, intervalle
Synchronisation de phase 0° ~ 359° (50 Hz ou 60 Hz) (synchronisation synchrone/asynchrone)
CDN (Réseau de couplage/découplage) CDN externe
Coupage Triphasé, cinq fils
Charge de découplage UAC MAX 380 V/16 A, UDC MAX 220 V/16 A
Coupage Condensateur 9 μF (L-PE), 18 μF (L-L)
Résistance de couplage 12 μF, 2 μF
Tension résiduelle à la fin de l'échantillon testé Pas plus de 15 % de la tension de choc ou deux fois la tension nominale du réseau de couplage/découplage
