Výrobce: EMC Prima

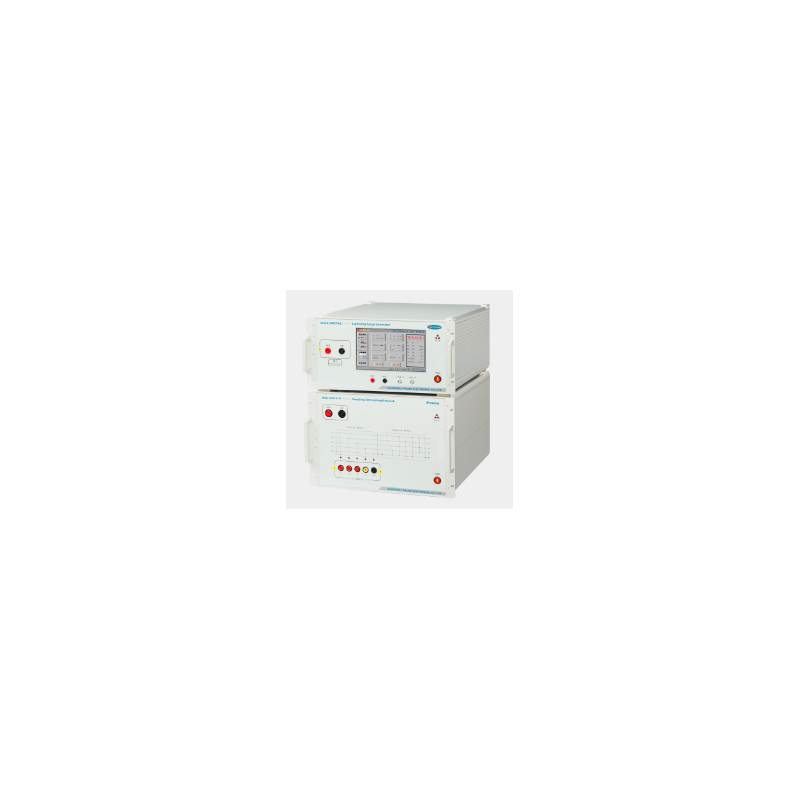

Simulátor bleskového přepětí SUG61005TAG

  • SUG61005TAG

SUG61005TAG je pokročilý generátor přepětí navržený tak, aby splňoval požadavky na elektromagnetickou kompatibilitu (EMC) pro testování odolnosti proti přepětí (SUG). Jeho primárním účelem je vyhodnotit výkon elektrického vedení a vnitřních spojení v elektrických a elektronických zařízeních, když jsou vystavena vysokoenergetickému přechodnému rušení, a to jak ze spínacích obvodů, tak i přirozených úderů blesku.

Funkce SUG61005TAG:

  • Vícekanálové testování: Umožňuje současné testování více cest a zvyšuje efektivitu práce.
  • Volné přepínání kladné a záporné polarity: Poskytuje flexibilitu konfigurace testu.
  • Přepínání režimu jazyka jedním tlačítkem (čínština/angličtina): Usnadňuje ovládání uživatelům v různých regionech.
  • Vestavěné parametry vyhovující mezinárodním standardům: Zaručuje shodu s mezinárodně uznávanými testovacími standardy.
  • Vysoká kvalita sestavení, odolnost: Robustní konstrukce zajišťuje dlouhodobý a spolehlivý provoz.
  • Maximální testovací napětí: 7000 V: Umožňuje testování na široké škále zařízení.
  • 10,1palcový barevný dotykový displej: Intuitivní uživatelské rozhraní pro snadnou navigaci a konfiguraci.
  • Vestavěné měření teploty, vlhkosti, času a napětí v reálném čase: Poskytuje komplexní údaje o testovacích podmínkách a experimentu.
  • Možnost nastavení fázového úhlu v asynchronním režimu nebo režimu 0~360°: Umožňuje přesné ovládání časování pulzu.
  • Automatické přepínání režimu testu přepětí: Optimalizuje a urychluje proces testování.
  • Vestavěné rozhraní RJ45, volitelné dálkové ovládání: Nabízí integraci s automatizačními systémy a dálkovým ovládáním. řízení.
  • Vestavěná vysokonapěťová diferenciální sonda a proudový transformátor umožňují měření tvaru vlny: Poskytuje přesné monitorování a analýzu generovaných pulzů.

Standardní soulad:

Zařízení SUG61005TAG vyhovuje následujícím klíčovým standardům, což potvrzuje jeho spolehlivost a přesnost při testování EMC:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Parametry:

Parametr Hodnota
Model zařízení SUG61005TAG
Napěťový otevřený obvod 200V ~ 7500V ±10%
Rozlišení napětí 1 V
Doba vzestupu (L-L) 1,2 µs ±30 %
Trvání pulzu (L-L) 50 µs ±20 %
Zkratový proud (L-PE) 100A ~ 3750A ±10 %
Doba náběhu (L-PE) 8 µs ±20 %
Trvání pulsu (L-PE) 20 µs ±20 %
Polarita výstupu +, –, +/–, –/+
Výstupní impedance 2 Ω
Přepětí (nastavitelné) 0 ~ 7000 V
Interval rázů 5 s ~ 9999 s
Počet přepětí 1 c ~ 60 000 c
Režim spouštění Ruční, externí, interval
Fázová synchronizace 0° ~ 359° (50 Hz nebo 60 Hz) (synchronní/asynchronní synchronizace)
CDN (síť pro propojení/oddělení) Externí CDN
Spojka Třífázový, pětivodičový
Oddělení zátěže UAC MAX 380V/16A, UDC MAX 220V/16A
Vazební kondenzátor 9μF (L-PE), 18μF (L-L)
Vazební odpor 12μF, 2μF
Zbytkové napětí na konci zkušebního vzorku Ne více než 15 % impulsního napětí nebo dvojnásobek jmenovitého napětí vazební/oddělovací sítě
