Виробник: EMC Prima

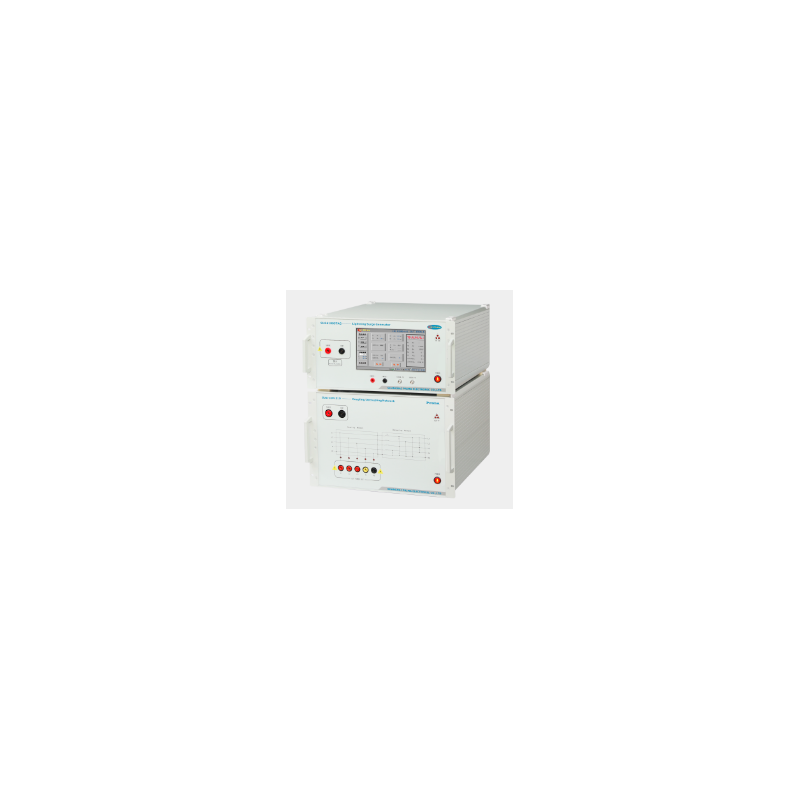

Симулятор грозових перенапруг SUG61005TAG

  • SUG61005TAG

SUG61005TAG – це вдосконалений генератор перенапруги, розроблений відповідно до вимог електромагнітної сумісності (EMC) для тестування на стійкість до перенапруги (SUG). Його основна мета – оцінити ефективність ліній електропередач і внутрішніх з’єднань в електричних і електронних пристроях під впливом перехідних перешкод високої енергії, як від комутаційних ланцюгів, так і від природних ударів блискавки.

Характеристики SUG61005TAG:

  • Багатоканальне тестування: дає змогу одночасно тестувати кілька шляхів, підвищуючи ефективність роботи.
  • Вільне перемикання позитивної та негативної полярності: забезпечує гнучкість конфігурації тесту.
  • Перемикання режиму мови однією кнопкою (китайська/англійська): полегшує роботу для користувачів у різних регіонах.
  • Вбудовані параметри, що відповідають міжнародним стандартам: гарантують відповідність міжнародно визнаним стандартам тестування.
  • Висока якість збірки, довговічність: міцна конструкція забезпечує тривалу та надійну роботу.
  • Максимальна тестова напруга: 7000 В: дозволяє тестувати на широкому діапазоні пристроїв.
  • 10,1-дюймовий кольоровий сенсорний екран: інтуїтивно зрозумілий інтерфейс користувача для легкої навігації та налаштування.
  • Вбудоване вимірювання температури, вологості, часу та напруги в реальному часі: надає вичерпні дані про умови тестування та експеримент.
  • Можливість встановити фазовий кут в асинхронному режимі або режимі 0~360°: дозволяє точно контролювати синхронізацію імпульсу.
  • Автоматичне перемикання режиму тестування на перенапругу: оптимізує та прискорює процес тестування.
  • Вбудований інтерфейс RJ45, додаткове дистанційне керування: забезпечує інтеграцію з системами автоматизації та дистанційне керування. управління.
  • Вбудований диференціальний датчик високої напруги та трансформатор струму дозволяють вимірювати форму хвилі: забезпечує точний моніторинг і аналіз генерованих імпульсів.

Відповідність стандартам:

Пристрій SUG61005TAG відповідає наведеним нижче основним стандартам, що підтверджує його надійність і точність у тестуванні на ЕМС:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Параметри:

Параметр Значення
Модель пристрою SUG61005TAG
Напруга відкритого ланцюга 200 В ~ 7500 В ±10%
Роздільна здатність за напругою 1 В
Час наростання (L-L) 1,2 мкс ±30%
Тривалість імпульсу (L-L) 50 мкс ±20%
Струм короткого замикання (L-PE) 100A ~ 3750A ±10%
Час наростання (L-PE) 8 µs ±20%
Тривалість імпульсу (L-PE) 20 µs ±20%
Полярність виходу +, –, +/–, –/+
Вихідний опір 2 Ω
Сплеск напруги (регульований) 0 ~ 7000 В
Інтервал стрибків 5 с ~ 9999 с
Кількість стрибків 1 c ~ 60000 c
Режим запуску Ручний, зовнішній, інтервальний
Фазова синхронізація 0° ~ 359° (50 Гц або 60 Гц) (синхронна/асинхронна синхронізація)
CDN (Мережа з’єднання/роз’єднання) Зовнішній CDN
Зчеплення Трифазний, п'ятипровідний
Навантаження розв’язки UAC MAX 380В/16A, UDC MAX 220V/16A
Конденсатор зв'язку 9 мкФ (L-PE), 18 мкФ (L-L)
Резистор зв'язку 12 мкФ, 2 мкФ
Залишкова напруга в кінці тестового зразка Не більше 15% імпульсної напруги або подвійної номінальної напруги мережі з’єднання/роз’єднання
