Symulator przepięć lightning SUG61005TAG
Symulator przepięć lightning SUG61005TAG

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: EMC Prima

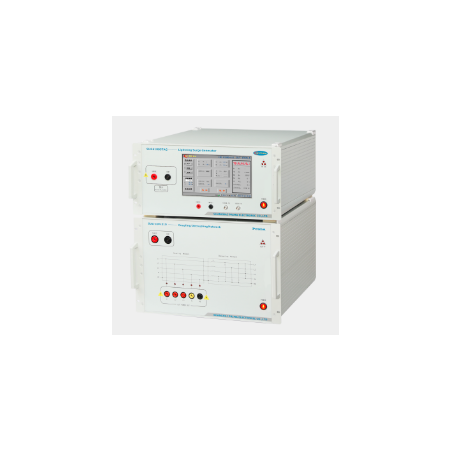

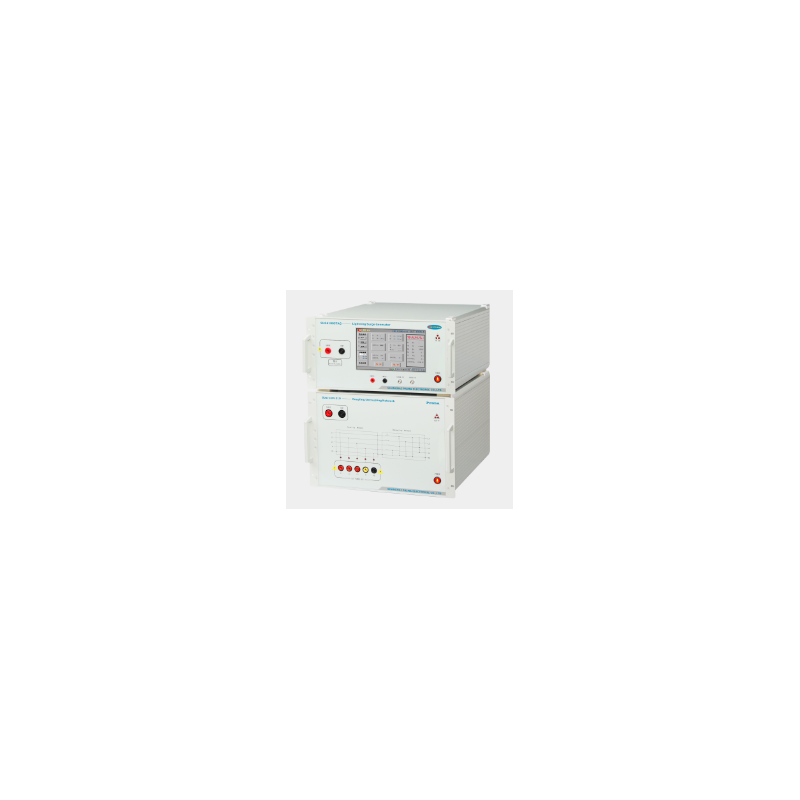

Simulator de supratensiune fulger SUG61005TAG

  • SUG61005TAG

SUG61005TAG este un generator de supratensiune avansat, conceput pentru a îndeplini cerințele de compatibilitate electromagnetică (EMC) pentru testarea imunității la supratensiune (SUG). Scopul său principal este de a evalua performanța liniilor electrice și a conexiunilor interne ale dispozitivelor electrice și electronice atunci când sunt expuse la interferențe tranzitorii de mare energie, atât din cauza circuitelor de comutare, cât și a fulgerelor naturale.

Caracteristici SUG61005TAG:

  • Testarea pe mai multe canale: permite testarea simultană a mai multor căi, sporind eficiența muncii.
  • Comutarea gratuită a polarității pozitive și negative: oferă flexibilitate în configurația testului.
  • Comutarea modului de limbă cu un singur buton (chineză/engleză): facilitează operarea utilizatorilor din diferite regiuni.
  • Parametri încorporați conform standardelor internaționale: garantează conformitatea cu standardele de testare recunoscute la nivel internațional.
  • Calitate ridicată a construcției, durabilitate: construcția robustă asigură o funcționare de lungă durată și fiabilă.
  • Tensiune maximă de testare: 7000V: Permite testarea pe o gamă largă de dispozitive.
  • Ecran tactil color de 10,1 inchi: interfață de utilizator intuitivă pentru navigare și configurare ușoară.
  • Măsurare încorporată în timp real a temperaturii, umidității, timpului și tensiunii: oferă date complete despre condițiile de testare și despre experiment.
  • Posibilitatea de a seta unghiul de fază în modul asincron sau 0~360°: permite controlul precis asupra sincronizarii pulsului.
  • Comutarea automată a modului de testare la supratensiune: optimizează și accelerează procesul de testare.
  • Interfață RJ45 încorporată, telecomandă opțională: oferă integrare cu sisteme de automatizare și telecomandă. management.
  • Sonda diferențială de înaltă tensiune încorporată și transformatorul de curent permit măsurarea formei de undă: asigură monitorizarea și analiza precisă a impulsurilor generate.

Conformitatea standardului:

Dispozitivul SUG61005TAG respectă următoarele standarde cheie, confirmând fiabilitatea și precizia sa în testarea EMC:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Parametri:

mai puțin
Citeste mai mult

Trimite o cerere

Sunteți interesat de acest produs? Aveți nevoie de informații suplimentare sau de prețuri individuale?

Contactează-ne
CERETI PRODUSUL close
Vă mulțumim că ați trimis mesajul dvs. Vom răspunde cât mai curând posibil.
CERETI PRODUSUL close
Naviga
trimite o anchetă

Adaugă la lista de dorințe

trebuie să fii logat

SUG61005TAG este un generator de supratensiune avansat, conceput pentru a îndeplini cerințele de compatibilitate electromagnetică (EMC) pentru testarea imunității la supratensiune (SUG). Scopul său principal este de a evalua performanța liniilor electrice și a conexiunilor interne ale dispozitivelor electrice și electronice atunci când sunt expuse la interferențe tranzitorii de mare energie, atât din cauza circuitelor de comutare, cât și a fulgerelor naturale.

Caracteristici SUG61005TAG:

  • Testarea pe mai multe canale: permite testarea simultană a mai multor căi, sporind eficiența muncii.
  • Comutarea gratuită a polarității pozitive și negative: oferă flexibilitate în configurația testului.
  • Comutarea modului de limbă cu un singur buton (chineză/engleză): facilitează operarea utilizatorilor din diferite regiuni.
  • Parametri încorporați conform standardelor internaționale: garantează conformitatea cu standardele de testare recunoscute la nivel internațional.
  • Calitate ridicată a construcției, durabilitate: construcția robustă asigură o funcționare de lungă durată și fiabilă.
  • Tensiune maximă de testare: 7000V: Permite testarea pe o gamă largă de dispozitive.
  • Ecran tactil color de 10,1 inchi: interfață de utilizator intuitivă pentru navigare și configurare ușoară.
  • Măsurare încorporată în timp real a temperaturii, umidității, timpului și tensiunii: oferă date complete despre condițiile de testare și despre experiment.
  • Posibilitatea de a seta unghiul de fază în modul asincron sau 0~360°: permite controlul precis asupra sincronizarii pulsului.
  • Comutarea automată a modului de testare la supratensiune: optimizează și accelerează procesul de testare.
  • Interfață RJ45 încorporată, telecomandă opțională: oferă integrare cu sisteme de automatizare și telecomandă. management.
  • Sonda diferențială de înaltă tensiune încorporată și transformatorul de curent permit măsurarea formei de undă: asigură monitorizarea și analiza precisă a impulsurilor generate.

Conformitatea standardului:

Dispozitivul SUG61005TAG respectă următoarele standarde cheie, confirmând fiabilitatea și precizia sa în testarea EMC:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Parametri:

Parametru Valoare
Model de dispozitiv SUG61005TAG
Circuit deschis de tensiune 200V ~ 7500V ±10%
Rezoluție de tensiune 1 V
Timp de creștere (L-L) 1,2 µs ±30%
Durata impulsului (L-L) 50 µs ±20%
Curentul de scurtcircuit (L-PE) 100A ~ 3750A ±10%
Timp de creștere (L-PE) 8 µs ±20%
Durata impulsului (L-PE) 20 µs ±20%
Polaritate de ieșire +, –, +/–, –/+
Impedanta de iesire 2 Ω
Surplus de tensiune (reglabil) 0 ~ 7000V
Interval de supratensiune 5 s ~ 9999 s
Numărul de supratensiuni 1 c ~ 60000 c
Modul de declanșare Manual, extern, interval
Sincronizare de fază 0° ~ 359° (50 Hz sau 60 Hz) (sincronizare sincronă/asincronă)
CDN (rețea de cuplare/decuplare) CDN extern
Cuplaj Trifazat, cu cinci fire
Încărcare de decuplare UAC MAX 380V/16A, UDC MAX 220V/16A
Condensator de cuplare 9μF (L-PE), 18μF (L-L)
Rezistență de cuplare 12μF, 2μF
Tensiune reziduală la sfârșitul probei de testare Nu mai mult de 15% din tensiunea de impuls sau de două ori tensiunea nominală a rețelei de cuplare/decuplare
