Hersteller: EMC Prima

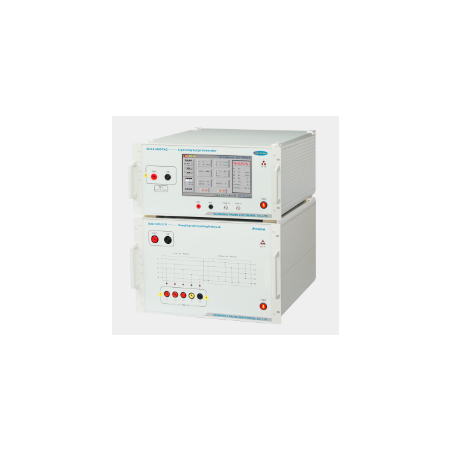

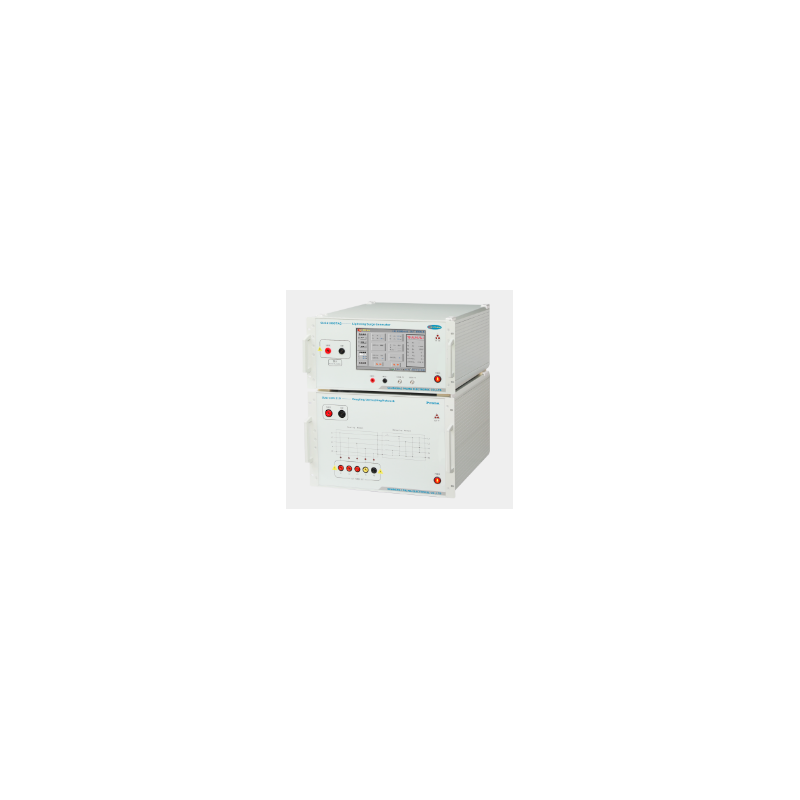

Blitzüberspannungssimulator SUG61005TAG

  • SUG61005TAG

SUG61005TAG ist ein fortschrittlicher Überspannungsgenerator, der die Anforderungen an die elektromagnetische Verträglichkeit (EMV) für die Prüfung der Überspannungsimmunität (SUG) erfüllt. Sein Hauptzweck ist die Bewertung der Leistung von Stromleitungen und internen Verbindungen in elektrischen und elektronischen Geräten bei energiereichen transienten Störungen, sowohl durch Schaltkreise als auch durch natürliche Blitzeinschläge.

Funktionen des SUG61005TAG:

  • Mehrkanalprüfung: Ermöglicht die gleichzeitige Prüfung mehrerer Pfade und steigert so die Arbeitseffizienz.
  • Freies Umschalten zwischen positiver und negativer Polarität: Bietet Flexibilität bei der Prüfkonfiguration.
  • Sprachumschaltung (Chinesisch/Englisch) per Knopfdruck: Erleichtert die Bedienung für Benutzer in verschiedenen Regionen.
  • Integrierte Parameter entsprechen internationalen Standards: Garantiert die Einhaltung international anerkannter Prüfnormen.
  • Hohe Verarbeitungsqualität, Langlebigkeit: Die robuste Konstruktion gewährleistet einen langlebigen und zuverlässigen Betrieb.
  • Maximale Prüfspannung: 7000 V: Ermöglicht Tests auf einer Vielzahl von Geräten.
  • 10,1-Zoll-Farb-Touchscreen: Intuitive Benutzeroberfläche für einfache Navigation und Konfiguration.
  • Integrierte Echtzeitmessung von Temperatur, Luftfeuchtigkeit, Zeit und Spannung: Liefert umfassende Daten zu Testbedingungen und dem Experiment.
  • Möglichkeit, den Phasenwinkel im asynchronen oder 0–360°-Modus einzustellen: Ermöglicht eine präzise Steuerung des Pulszeitpunkts.
  • Automatische Umschaltung des Überspannungstestmodus: Optimiert und beschleunigt den Testvorgang.
  • Integrierte RJ45-Schnittstelle, optionale Fernbedienung: Ermöglicht die Integration in Automatisierungssysteme und Fernsteuerung. Management.
  • Der integrierte Hochspannungs-Differenzialtastkopf und Stromwandler ermöglichen die Messung von Wellenformen: Er ermöglicht eine präzise Überwachung und Analyse der erzeugten Impulse.

Standardkonformität:

Das SUG61005TAG-Gerät erfüllt die folgenden wichtigen Normen und bestätigt seine Zuverlässigkeit und Präzision bei EMV-Prüfungen:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Parameter:

Parameter Wert
Gerätemodell SUG61005TAG
Spannungsunterbrechung 200 V ~ 7500 V ±10 %
Spannungsauflösung 1 V
Anstiegszeit (L-L) 1,2 µs ±30 %
Impulsdauer (L-L) 50 µs ±20 %
Kurzschlussstrom (L-PE) 100 A ~ 3750 A ±10 %
Anstiegszeit (L-PE) 8 µs ±20 %
Impulsdauer (L-PE) 20 µs ±20 %
Ausgangspolarität +, –, +/–, –/+
Ausgangsimpedanz 2 Ω
Spannungsstoß (einstellbar) 0 ~ 7000 V
Spannungsstoßintervall 5 s ~ 9999 s
Anzahl der Stöße 1 c ~ 60000 c
Triggermodus Manuell, extern, Intervall
Phasensynchronisation 0° ~ 359° (50 Hz oder 60 Hz) (synchrone/asynchrone Synchronisierung)
CDN (Kopplungs-/Entkopplungsnetzwerk) Externes CDN
Kopplung Dreiphasig, Fünfleiter
Entkopplungslast UAC MAX 380 V/16 A, UDC MAX 220 V/16 A
Koppelkondensator 9 μF (L-PE), 18 μF (L-L)
Koppelwiderstand 12 μF, 2 μF
Restspannung am Ende des Prüflings Nicht mehr als 15 % der Stoßspannung oder die doppelte Nennspannung des Koppel-/Entkoppelnetzwerks
