Symulator przepięć lightning SUG61005TAG
Symulator przepięć lightning SUG61005TAG

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: EMC Prima

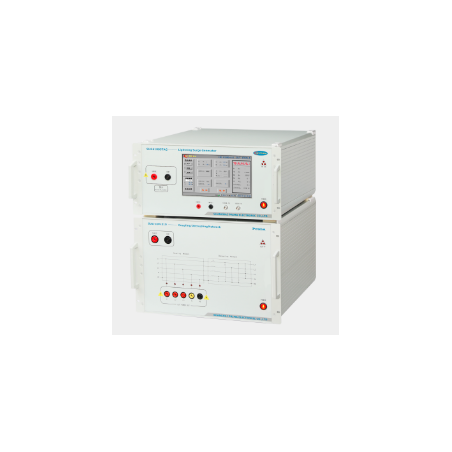

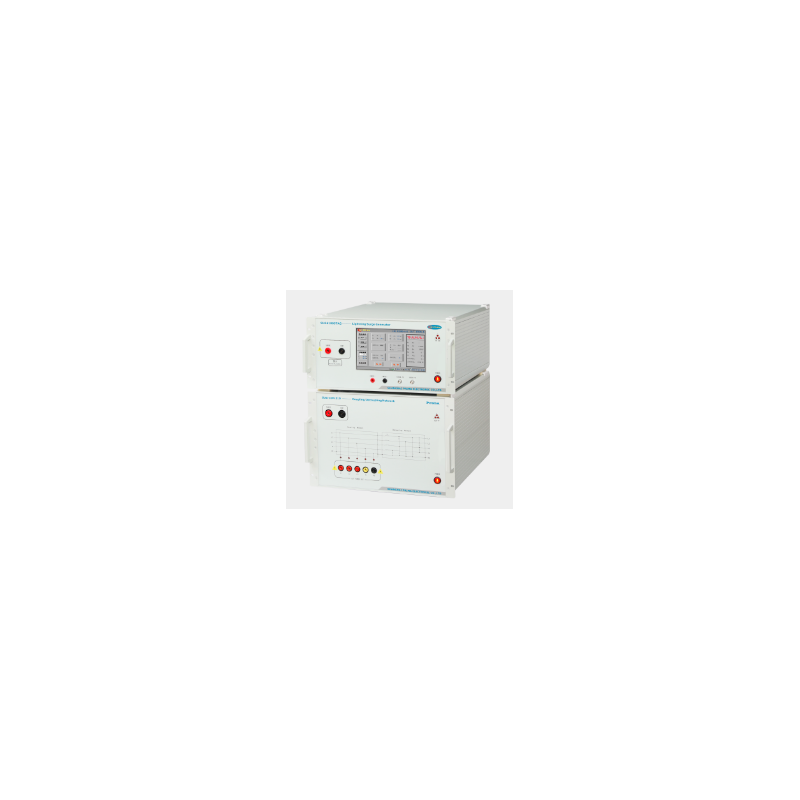

Žaibo viršįtampio simuliatorius SUG61005TAG

  • SUG61005TAG

SUG61005TAG yra pažangus viršįtampių generatorius, sukurtas taip, kad atitiktų elektromagnetinio suderinamumo (EMC) reikalavimus, keliamus atsparumo viršįtampiams bandymui (SUG). Pagrindinis jo tikslas – įvertinti elektros ir elektroninių prietaisų elektros linijų ir vidinių jungčių veikimą, kai juos veikia didelės energijos pereinamieji trukdžiai, tiek dėl perjungimo grandinių, tiek dėl natūralaus žaibo.

SUG61005TAG funkcijos:

  • Kelių kanalų testavimas: leidžia vienu metu išbandyti kelis kelius, todėl padidėja darbo efektyvumas.
  • Laisvas teigiamo ir neigiamo poliškumo perjungimas: suteikia lankstumo atliekant bandymo konfigūraciją.
  • Kalbos režimo perjungimas vienu mygtuku (kinų / anglų): palengvina darbą skirtinguose regionuose.
  • Įtaisyti parametrai, atitinkantys tarptautinius standartus: garantuoja atitiktį tarptautiniu mastu pripažintiems testavimo standartams.
  • Aukšta konstrukcijos kokybė, ilgaamžiškumas: tvirta konstrukcija užtikrina ilgalaikį ir patikimą veikimą.
  • Didžiausia bandomoji įtampa: 7000 V: leidžia atlikti bandymus įvairiuose įrenginiuose.
  • 10,1 colio spalvotas jutiklinis ekranas: intuityvi vartotojo sąsaja, leidžianti lengvai naršyti ir konfigūruoti.
  • Įtaisytas temperatūros, drėgmės, laiko ir įtampos matavimas realiuoju laiku: pateikia išsamius duomenis apie bandymo sąlygas ir eksperimentą.
  • Galimybė nustatyti fazės kampą asinchroniniu arba 0–360° režimu: leidžia tiksliai valdyti impulsų laiką.
  • Automatinis viršįtampio bandymo režimo perjungimas: optimizuoja ir pagreitina testavimo procesą.
  • Įtaisyta RJ45 sąsaja, pasirenkamas nuotolinio valdymo pultas: galima integruoti su automatizavimo sistemomis ir nuotoliniu valdymu. valdymas.
  • Įtaisytas aukštos įtampos diferencialinis zondas ir srovės transformatorius leidžia matuoti bangos formą: užtikrina tikslų generuojamų impulsų stebėjimą ir analizę.

Standartų laikymasis:

Įrenginys SUG61005TAG atitinka šiuos pagrindinius standartus, patvirtinančius jo patikimumą ir tikslumą atliekant EMC bandymus:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Parametrai:

Parametras Vertė
Įrenginio modelis SUG61005TAG
Atviroji įtampos grandinė 200 V ~ 7500 V ±10 %
Įtampos skiriamoji geba 1 V
Kilimo laikas (L–L) 1,2 µs ±30 %
Impulso trukmė (L–L) 50 µs ±20 %
Trumpojo jungimo srovė (L-PE) 100A ~ 3750A ±10%
Kilimo laikas (L-PE) 8 µs ±20 %
Impulso trukmė (L-PE) 20 µs ±20 %
Išvesties poliškumas +, –, +/–, –/+
Išėjimo varža 2 Ω
Įtampos viršįtampis (reguliuojamas) 0 ~ 7000 V
Surge Interval 5 s ~ 9999 s
Sparnių bangų skaičius 1 c ~ 60 000 c
Suaktyvinimo režimas Rankinis, išorinis, intervalinis
Fazės sinchronizavimas 0° ~ 359° (50 Hz arba 60 Hz) (sinchroninis / asinchroninis sinchronizavimas)
CDN (sujungimo / atsiejimo tinklas) Išorinis CDN
Sujungimas Trifazis, penkių laidų
Apkrovos atsiejimas UAC MAX 380V/16A, UDC MAX 220V/16A
Sujungimo kondensatorius 9 μF (L-PE), 18 μF (L-L)
Sujungimo rezistorius 12 μF, 2 μF
Likutinė įtampa bandomojo pavyzdžio pabaigoje Ne daugiau kaip 15 % impulsinės įtampos arba dvigubai didesnė nei vardinė sukabinimo / atjungimo tinklo įtampa
mažiau
