Symulator przepięć PSUG-08T0
Symulator przepięć PSUG-08T0

Снимките са само с информационна цел. Вижте спецификацията на продукта

please use latin characters

Производител: EMC Prima

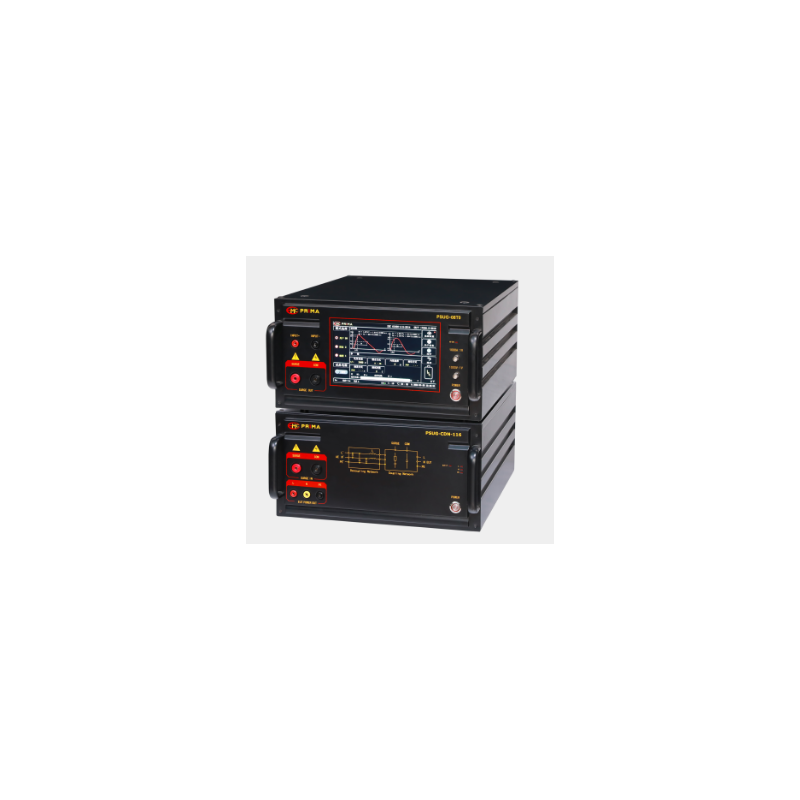

Симулатор на пренапрежение PSUG-08T0

  • PSUG-08T0

PSUG-08T0 е усъвършенстван генератор на пренапрежение, предназначен за строго електромагнитно (EMC) изпитване за устойчивост на пренапрежение (SUG). Основната му цел е да оцени работата на захранващите кабели и вътрешните връзки на електрически и електронни устройства при условия на преходни смущения с висока енергия, които могат да бъдат причинени от операции по превключване на вериги или естествени светкавици.

Характеристики:

  • Поддържа многоканално тестване
  • Възможност за свободно превключване между положителна и отрицателна полярност
  • Превключване на китайски и английски език с един бутон
  • Вградени параметри, съответстващи на международните стандарти
  • Отлична изработка и издръжливост
  • Максимално изпитвателно напрежение до 8000V
  • 10,1-инчов цветен сензорен екран
  • Вградено измерване на температура, влажност, време и отчитане на високо напрежение в реално време
  • Настройка на фазовия ъгъл асинхронно или в диапазона 0–360°
  • Режим на тест за пренапрежение с автоматично превключване на пълна скорост
  • Вграден RJ45 интерфейс, опционално дистанционно управление
  • Вградена диференциална сонда за високо напрежение и токов трансформатор за измерване на формата на вълната

Съответствие със стандартите:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Параметри:

Параметър Стойност
Напрежение на отворена верига 200V ~ 8000V ±10%
Разделителна способност по напрежение 1 V
Време на нарастване (1) 1,2 µs ±30%
Продължителност на импулса (1) 50 µs ±20%
Ток на късо съединение 100 A ~ 4000 A ±10%
Време на нарастване (2) 8 µs ±20%
Продължителност на импулса (2) 20 µs ±20%
Поляритет на изхода +, -, +/-, -/+
Импедансен изход 2 Ω
Стъпка на напрежението 0 ~ 8000 V
Време между импулсите 5 s ~ 9999 s
Брой импулси 1 c ~ 60000 c
Режим на задействане Ръчно, външно, интервал
Фазова синхронизация 0° ~ 359°; (50 Hz или 60 Hz) (синхронен, асинхронен)

Вграден CDN:

Параметър Стойност
Свързване 3-жично, 1-фазно свързване
Разединяващ товар UAC MAX 240V / 16A UDC MAX 220V / 16A
Свързващ кондензатор 9μF (L-PE), 18μF (L-L)
Свързващ резистор 12μF, 2μF
Остатъчно напрежение в края на тестваното устройство Не повече от 15% от тестовото напрежение или 2 пъти; пиков CDN
