Hersteller: EMC Prima

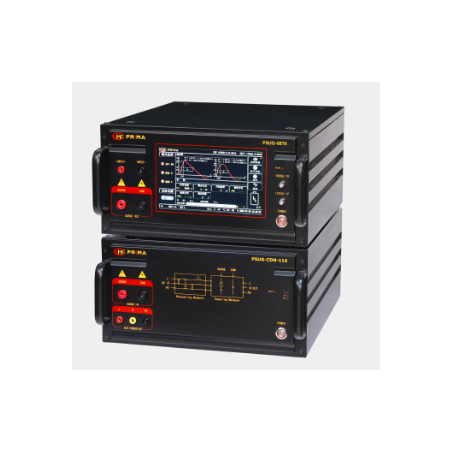

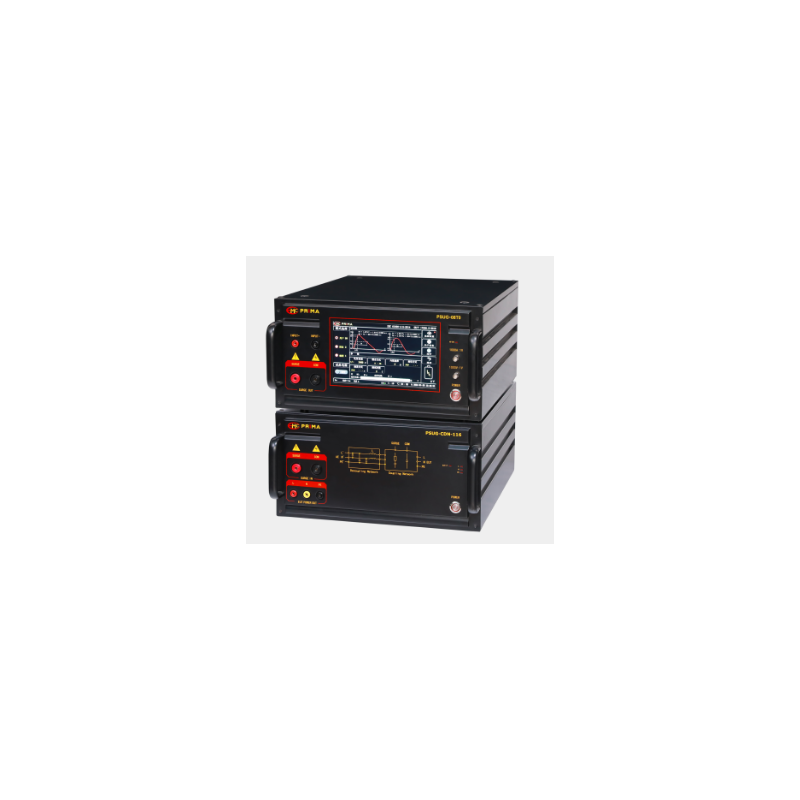

Überspannungssimulator PSUG-08T0

  • PSUG-08T0

PSUG-08T0 ist ein fortschrittlicher Überspannungsgenerator, der für strenge elektromagnetische (EMV) Überspannungsfestigkeitstests (SUG) entwickelt wurde. Der Hauptzweck besteht darin, die Leistung von Stromkabeln und internen Verbindungen elektrischer und elektronischer Geräte unter energiereichen transienten Störbedingungen zu bewerten, die durch Schaltvorgänge im Stromkreis oder natürliche Blitzeinschläge verursacht werden können.

Funktionen:

  • Unterstützt Mehrkanalprüfungen
  • Freies Umschalten zwischen positiver und negativer Polarität
  • Ein-Knopf-Umschaltung zwischen Chinesisch und Englisch
  • Integrierte Parameter entsprechen internationalen Standards
  • Hervorragende Verarbeitung und Langlebigkeit
  • Maximale Prüfspannung bis zu 8000 V
  • 10,1-Zoll-Farb-Touchscreen
  • Integrierte Temperatur-, Feuchtigkeits- und Zeitmessung sowie Echtzeit-Hochspannungsmessung
  • Phasenwinkeleinstellung asynchron oder im Bereich von 0–360°
  • Überspannungsprüfmodus mit automatischer Vollgeschwindigkeit Umschaltung
  • Integrierte RJ45-Schnittstelle, optionale Fernbedienung
  • Integrierte Hochspannungs-Differenzialsonde und Stromwandler zur Wellenformmessung

Standardkonformität:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Parameter:

Parameter Wert
Leerlaufspannung 200 V ~ 8000 V ±10 %
Spannungsauflösung 1 V
Anstiegszeit (1) 1,2 µs ± 30 %
Impulsdauer (1) 50 µs ± 20 %
Kurzschlussstrom 100 A ~ 4000 A ± 10 %
Anstiegszeit (2) 8 µs ±20 %
Impulsdauer (2) 20 µs ±20 %
Ausgangspolarität +, -, +/-, -/+
Impedanzausgang 2 Ω
Spannungssprung 0 ~ 8000 V
Zeit zwischen Impulsen 5 s ~ 9999 s
Anzahl der Impulse 1 c ~ 60000 c
Triggermodus Manuell, Extern, Intervall
Phasensynchronisation 0° ~ 359° (50 Hz oder 60 Hz) (synchron, asynchron)

Eingebettetes CDN:

Parameter Wert
Kopplung 3-Leiter, 1-Phasen-Kopplung
Entkopplungslast UAC MAX 240 V / 16 A UDC MAX 220 V / 16 A
Koppelkondensator 9 μF (L-PE), 18 μF (L-L)
Koppelwiderstand 12 μF, 2 μF
Restspannung am Ende des Prüflings Nicht mehr als 15 % der Prüfspannung oder das 2-fache der Spitzen-CDN
